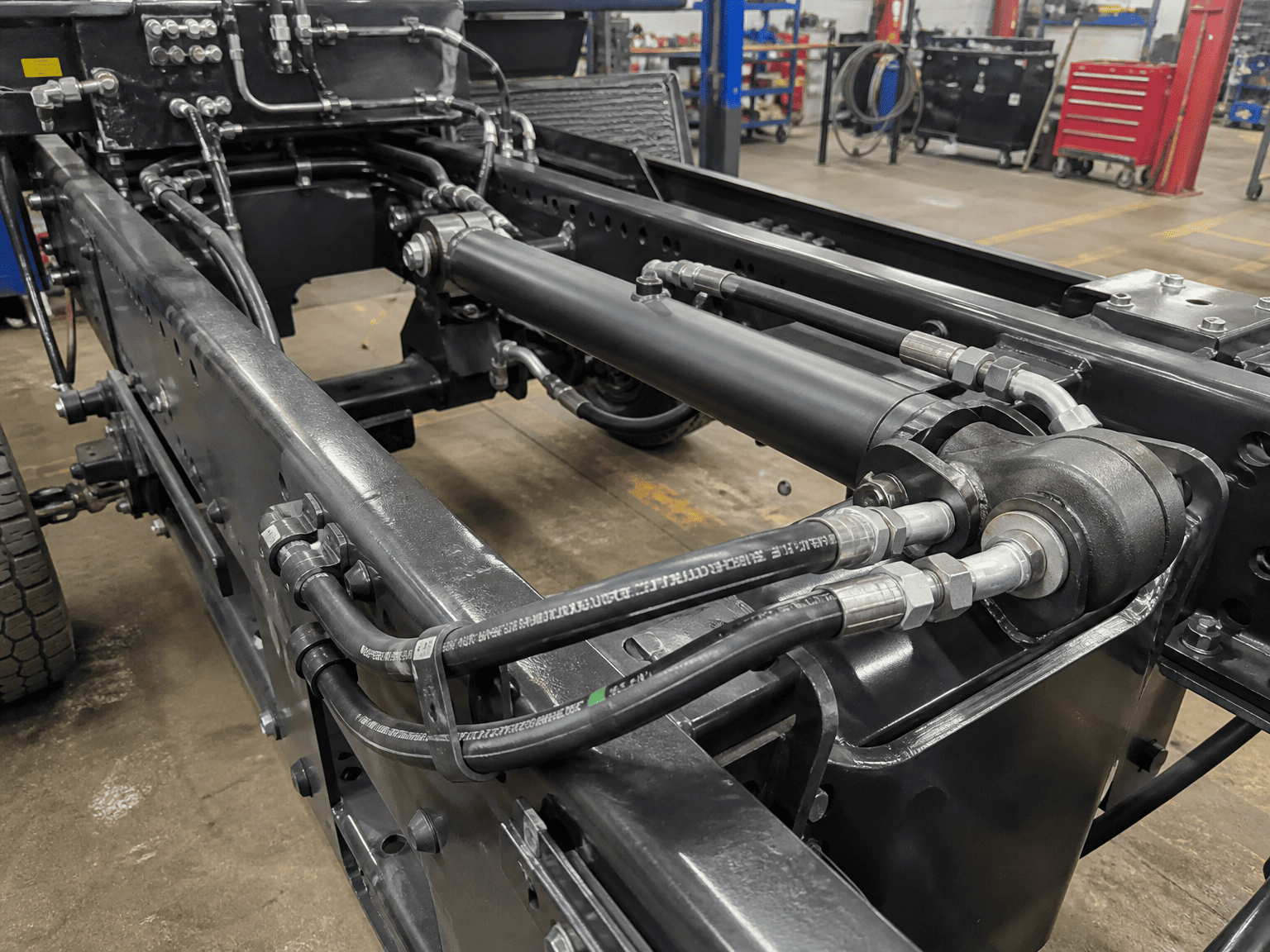

যখন কজলবাহী সিলিন্ডারতার পরিকল্পিত চক্র গতিতে পৌঁছাতে ব্যর্থ হয় বা ত্রিশ মিনিটের অপারেশনের পরে জ্বলন্ত গরম চালায়, প্রকৌশলীরা প্রায়শই হাইড্রোলিক পাম্প বা নির্দেশমূলক নিয়ন্ত্রণ ভালভকে দোষ দেন। কর্মশালায়, তবে, মূল কারণটি প্রায়শই অনেক সহজ হয়: প্রয়োজনীয় প্রবাহের হারের জন্য সিলিন্ডার পোর্ট এবং আন্তঃসংযোগ প্লাম্বিং গুরুতরভাবে ছোট করা হয়।
একটি সীমিত বন্দর ছিদ্রের মধ্য দিয়ে জোরপূর্বক তরল একটি চিমটি করা বাগানের পায়ের পাতার মোজাবিশেষ দিয়ে জলের মতো আচরণ করে। বেগ স্কাইরোকেট, লেমিনার প্রবাহ হিংস্র অশান্তিতে ভেঙে পড়ে এবং বন্দরের গলা জুড়ে ব্যাপক চাপের ড্রপ তৈরি হয়। এই সীমাবদ্ধতা মূল্যবান হাইড্রোলিক হর্সপাওয়ারকে সরাসরি ধ্বংসাত্মক তাপে রূপান্তরিত করে, দ্রুত এক্সটেনশন স্ট্রোককে ধীর করে দেয় এবং এমনকি উচ্চ-গতির মাধ্যাকর্ষণ প্রত্যাহারের সময় স্থানীয় গহ্বর বা ব্যাক-প্রেশার সিল ব্লোআউটকে ট্রিগার করতে পারে।
আপনার পোর্টের সাইজিং ঠিক করা মানে শুধু টুল ক্রিবের মধ্যে যা কিছু থ্রেড ট্যাপ হয় তার সাথে মিলে যাওয়া নয়। শান্ত, শক্তি-দক্ষ এবং লিক-মুক্ত পাওয়ার ডেলিভারি নিশ্চিত করতে প্রতিটি অপারেটিং লাইন জুড়ে তরল গতির ভারসাম্য প্রয়োজন।
তরল বেগ নির্দেশ করে যে তেল সমান্তরাল প্রবাহে (লামিনার প্রবাহ) মসৃণভাবে প্রবাহিত হয় বা উচ্চ ঘর্ষণ প্রতিরোধের (অশান্ত প্রবাহ) সহিংসভাবে মন্থন করে। শিল্প এবং মোবাইল সরঞ্জাম নির্মাতারা বিভিন্ন সার্কিট শাখা জুড়ে কঠোর বেগের নির্দেশিকা অনুসরণ করে:
| সার্কিট শাখা / লাইনের ধরন | প্রস্তাবিত বেগ (মি/সে) | প্রস্তাবিত বেগ (ফুট/সেকেন্ড) |
|---|---|---|
| পাম্প সাকশন লাইন | 0.5 থেকে 1.2 মি/সেকেন্ড | 2.0 থেকে 4.0 ফুট/সেকেন্ড |
| রিটার্ন লাইন (নিম্ন চাপ) | 1.5 থেকে 2.5 মি/সেকেন্ড | 5.0 থেকে 8.0 ফুট/সেকেন্ড |
| ক্রমাগত চাপ লাইন | 3.0 থেকে 5.0 মি/সেকেন্ড | 10.0 থেকে 16.0 ফুট/সেকেন্ড |
| বিরতিহীন উচ্চ-প্রবাহ লাইন | 6.0 m/s পর্যন্ত | 20.0 ফুট/সেকেন্ড পর্যন্ত (শর্ট ডিউটি) |
| সিলিন্ডার পোর্ট থ্রোটস | 3.5 থেকে 5.5 মি/সেকেন্ড | 12.0 থেকে 18.0 ফুট/সেকেন্ড |
ইনএকক-রড ডবল-অ্যাক্টিং সিলিন্ডার, প্রত্যাহার প্রবাহের সময় ক্যাপ প্রান্ত থেকে বেরিয়ে আসা তেলকে ক্ষেত্রফলের অনুপাত দ্বারা গুণ করা হয় (প্রায়ই 1.5:1 থেকে 2:1)। যদি একটি পাম্প রড গহ্বরে 30 জিপিএম সরবরাহ করে, **45 থেকে 60 জিপিএম ক্যাপ-এন্ড পোর্টের বাইরে চলে যায়। যদি ক্যাপ পোর্টটি শুধুমাত্র 30 GPM সরবরাহের হারের জন্য মাপ করা হয়, তবে রিটার্ন লাইনের বেগ 25 ফুট/সেকেন্ডের বেশি হতে পারে, ব্যাপক ব্যাক-চাপ তৈরি করে যা প্রত্যাহার স্ট্রোকের সাথে লড়াই করে এবং পুরো সিস্টেমকে অতিরিক্ত গরম করে।
বন্দরে প্রবেশ বা প্রস্থান করার তাত্ক্ষণিক পিক প্রবাহের উপর ভিত্তি করে ন্যূনতম প্রস্তাবিত সিলিন্ডার পোর্ট আকার নির্বাচন করতে নিম্নলিখিত দ্রুত রেফারেন্স চার্টটি ব্যবহার করুন:
| প্রবাহ হার (GPM) | প্রবাহের হার (লি/মিনিট) | SAE স্ট্রেইট থ্রেডও-রিং বস (ORB) | SAE 4-বোল্ট ফ্ল্যাঞ্জ (কোড 61 / কোড 62) |
|---|---|---|---|
| 1 থেকে 5 জিপিএম | 4 থেকে 19 লি/মিনিট | SAE #4 (7/16-20) | প্রযোজ্য নয় |
| 5 থেকে 12 জিপিএম | 19 থেকে 45 লি/মিনিট | SAE #6 (9/16-18) | প্রযোজ্য নয় |
| 12 থেকে 22 জিপিএম | 45 থেকে 83 লি/মিনিট | SAE #8 (3/4-16) | 1/2" কোড 61 ফ্ল্যাঞ্জ |
| 22 থেকে 38 জিপিএম | 83 থেকে 144 লি/মিনিট | SAE #10 (7/8-14) | 3/4" কোড 61 ফ্ল্যাঞ্জ |
| 38 থেকে 55 জিপিএম | 144 থেকে 208 লি/মিনিট | SAE #12 (1-1/16-12) | 1" কোড 61 ফ্ল্যাঞ্জ |
| 55 থেকে 90 জিপিএম | 208 থেকে 340 লি/মিনিট | SAE #16 (1-5/16-12) | 1-1/4" কোড 61/62 |
| 90 থেকে 150 জিপিএম | 340 থেকে 568 লি/মিনিট | SAE #20 (1-5/8-12) | 1-1/2" কোড 61/62 |
| 150+ জিপিএম | 568+ লি/মিনিট | কাস্টম ম্যানিফোল্ড ব্লক | 2" থেকে 3" কোড 62 |

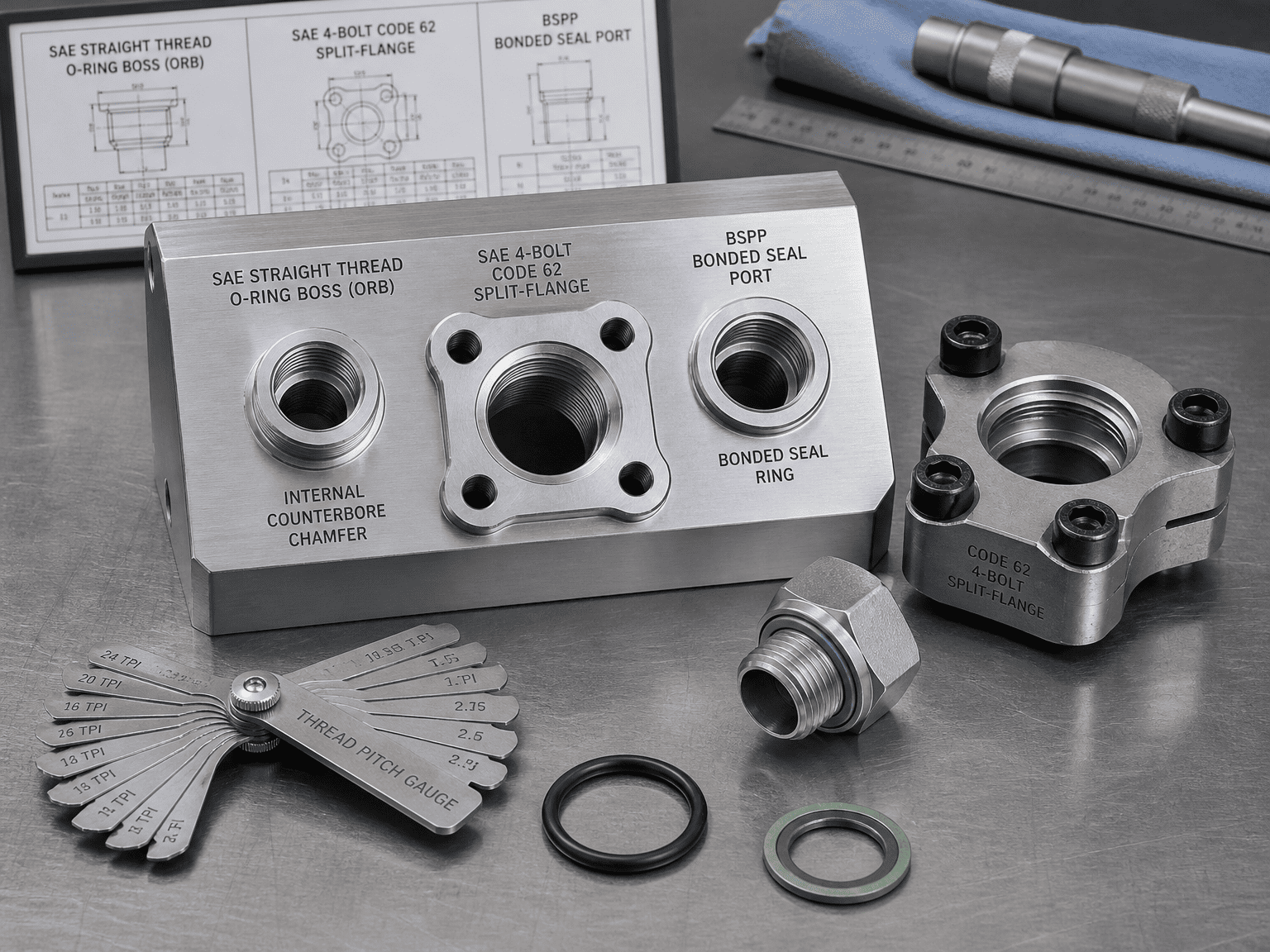

[SAE ORB (ও-রিং বস)] ===> জিরো-লিক রেডিয়াল ইলাস্টোমেরিক সীল; 5,000 psi পর্যন্ত পছন্দের
[ SAE 4-বোল্ট ফ্ল্যাঞ্জ] ===> ভারী শক এবং কম্পন প্রতিরোধী; >1" উচ্চ-প্রবাহ পোর্টের জন্য সেরা
[বিএসপিপি (জি-থ্রেড)] ===> বন্ডেড সিল রিং সমতল মুখ; N. আমেরিকার বাইরে বিশ্বব্যাপী ISO মান
[ NPTF (টেপারড পাইপ)] ===> ধাতু থেকে ধাতু ওয়েজিং; স্ট্রেস ক্র্যাকিং এবং উচ্চ চাপ লিক প্রবণ
এটি কীভাবে সিল করে: সোজা UN/UNF সমান্তরাল থ্রেডগুলি যান্ত্রিক ক্ল্যাম্পিং বল প্রদান করে, যখন একটি ইলাস্টোমেরিক ও-রিং একটি অভ্যন্তরীণ মেশিনযুক্ত কাউন্টারবোর চেম্ফারে আসন করে।
কেন OEM গুলি এটি পছন্দ করে: এটি অতিরিক্ত শক্ত হয়ে যাওয়ার ঝুঁকি দূর করে, লকনাটগুলির সাথে সামঞ্জস্যযোগ্য 90-ডিগ্রি কনুই অভিযোজন করার অনুমতি দেয় এবং কান্না ছাড়াই 5,000 psi (345 বার) পর্যন্ত নির্ভরযোগ্যভাবে চাপ ধরে রাখে৷
এটি কীভাবে সিল করে: একটি ভারী স্প্লিট-ফ্ল্যাঞ্জ বা ক্যাপটিভ ফ্ল্যাঞ্জ একটি চ্যাপ্টা ফ্ল্যাঞ্জ হেডকে আটকে দেয় যাতে সরাসরি একটি মুখের ও-রিং থাকেজলবাহী সিলিন্ডারচারটি উচ্চ-টেনসিল গ্রেড 8 বোল্ট সহ শরীর।
সর্বোত্তম অ্যাপ্লিকেশন: ভারী খনির খননকারী, বৃহৎ-টনের স্ক্র্যাপ বেলার এবং মোবাইল ক্রেনগুলিতে পোর্টের আকার 1-ইঞ্চি এবং বড়গুলির জন্য অপরিহার্য। এটি তীব্র যান্ত্রিক লাইন স্পন্দন সহ্য করে এবং রেঞ্চ সুইং হস্তক্ষেপ ছাড়াই কমপ্যাক্ট লাইন হুকআপের অনুমতি দেয়।
এটি কীভাবে সিল করে: একটি ইলাস্টোমেরিক বন্ডেড সিল রিং (ডাউটি ওয়াশার) সহ সমান্তরাল থ্রেড বা স্পট-মুখী সমতল পৃষ্ঠের বিপরীতে ও-রিং ধরে রাখা।
সেরা অ্যাপ্লিকেশন: ইউরোপীয়, এশিয়ান, এবং রপ্তানি বাণিজ্যিক সরঞ্জামের জন্য প্রভাবশালী আন্তর্জাতিক মান, SAE ORB এর সমতুল্য নির্ভরযোগ্য শূন্য-লিক সিলিং অফার করে।
ব্যর্থতার মোড: টেপারড পাইপ থ্রেড থ্রেড ফ্ল্যাঙ্ক বরাবর ধাতব বিকৃতির উপর নির্ভর করে। তাপীয় সম্প্রসারণ, চাপ বৃদ্ধি এবং কম্পনের অধীনে, পাইপ ডোপ ধুয়ে যায়, যার ফলে ফুটো হয়। টেপারড ফিটিংগুলিকে অতিরিক্ত শক্ত করা পোর্ট বসকে বাইরের দিকে ফেলে দেয়, ঘন ঘন ঢালাই করা সিলিন্ডারের শেষ ক্যাপগুলিকে বিভক্ত করে।
এমনকি যদি আপনার পোর্ট থ্রেডের আকার ফ্লো চার্টের সাথে মেলে, অভ্যন্তরীণ জ্যামিতি ত্রুটিগুলি এখনও আপনার সিলিন্ডারকে থ্রোটল করতে পারে:
এই নির্দেশিকায় বেগ এবং পোর্ট সাইজিং সুপারিশগুলি শিল্প-মান প্রকৌশল সেরা অনুশীলনগুলিকে উপস্থাপন করে৷ উচ্চ-ফ্রিকোয়েন্সি সার্ভো সাইক্লিং, ওয়াটার-গ্লাইকোল ফ্লুইডস, বা গুরুতর ডিউটি চক্র জড়িত অ্যাপ্লিকেশনগুলির জন্য, ফুল কম্পিউটেশনাল ফ্লুইড ডাইনামিকস (CFD) এবং ম্যানিফোল্ড অপ্টিমাইজেশনের জন্য HCIC ইঞ্জিনিয়ারিং বিশেষজ্ঞদের সাথে পরামর্শ করুন।
