আপনি যদি মোবাইল মেশিন চালান—সেটি ডাম্প ট্রেলার, একটি কৃষি লোডার, একটি এরিয়াল বুম, বা একটি বর্জ্য কমপ্যাক্টর হোক—আপনি সম্ভবত এটি ঘটতে দেখেছেন:
একটি একেবারে নতুন সিলিন্ডার ইনস্টল করা হয়। অপারেটিং চাপ পাম্প রেটিং মধ্যে ভাল. জলবাহী তেল পরিষ্কার। তবুও, কয়েকশো চক্রের মধ্যে, রড ওয়াইপার চিবিয়ে উঠছে, গ্রন্থি বুশিং একদিকে স্কোর হয়েছে, এবং হাইড্রোলিক তরল প্রাথমিক রড সীল অতিক্রম করছে।

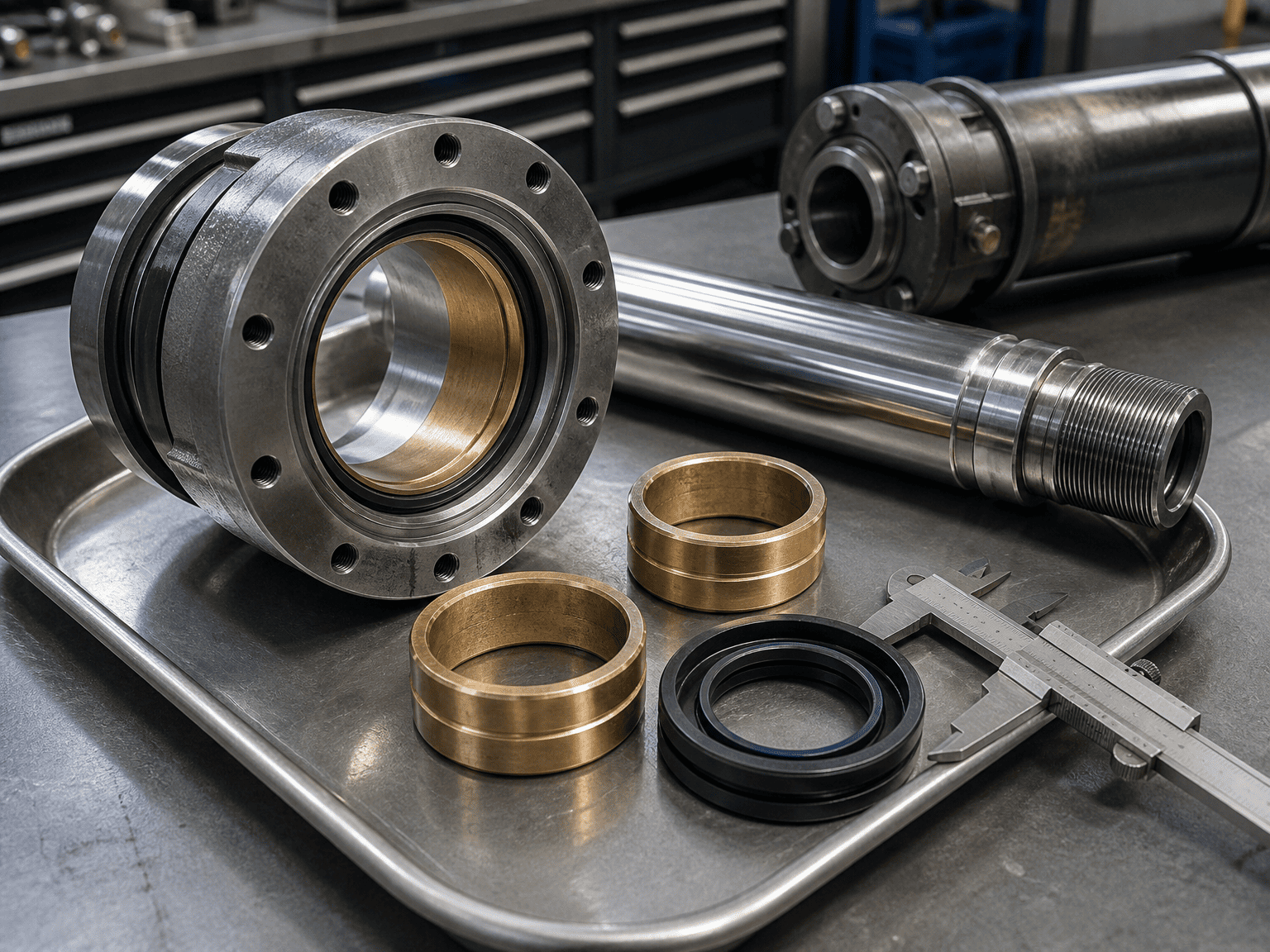

প্রথম প্রবৃত্তিটি প্রায়শই সিল প্রস্তুতকারককে দোষারোপ করা বা খারাপ ক্রোম প্লেটিং অনুমান করা হয়। কিন্তু যখন আপনি সিলিন্ডারটি ছিঁড়ে ফেলেন, তখন টেলটেল চিহ্ন প্রায় সবসময় একই থাকে: রড গ্ল্যান্ড বুশিংয়ের একপাশে ভারী পরিধান, পিস্টন পরিধানের রিং-এর বিপরীত দিকের পরিধানের সাথে মিলিত।
এটি একটি চাপ স্পাইক বা সীল ত্রুটি নয়। এটি সাইড লোড-এবং সম্পূর্ণ স্ট্রোকে, এটি হাইড্রোলিক সিলিন্ডারের এক নম্বর ঘাতক।
হাইড্রোলিক সিলিন্ডারগুলি তাদের কেন্দ্র অক্ষ বরাবর রৈখিক ধাক্কা এবং টান দেওয়ার জন্য ইঞ্জিনিয়ার করা হয়। তারা স্ট্রাকচারাল সাপোর্ট বিম নয়। যাইহোক, বাস্তব জগতের যন্ত্রপাতিতে, জ্যামিতির পরিবর্তন, চ্যাসিস ফ্লেক্স, পিন মিসলাইনমেন্ট এবং অসম লোডগুলি ক্রমাগত পার্শ্বীয় শক্তির পরিচয় দেয়।
এখানে যান্ত্রিক বাস্তবতা:
1. সম্পূর্ণ এক্সটেনশনে বিয়ারিং স্প্যান সঙ্কুচিত হয়: যখন সিলিন্ডারের রড সম্পূর্ণরূপে প্রত্যাহার করা হয়, তখন পিস্টন বিয়ারিং এবং সামনের গ্রন্থি বুশিংয়ের মধ্যে দূরত্ব সর্বাধিক হয়। সিলিন্ডার শক্তিশালী অভ্যন্তরীণ সমর্থন আছে.
2. লিভারেজ মাল্টিপ্লায়ার: সিলিন্ডার সম্পূর্ণ এক্সটেনশনে স্ট্রোক করার সাথে সাথে পিস্টন সামনের গ্রন্থির কাছাকাছি এবং কাছাকাছি চলে আসে। দুটি সাপোর্ট বিয়ারিংয়ের মধ্যে অভ্যন্তরীণ দূরত্ব (বিয়ারিং স্প্যান) খুব ছোট হয়ে যায়, যখন বাহ্যিক মুহূর্ত আর্ম (প্রসারিত রড) খুব দীর্ঘ হয়ে যায়।
3. গুরুতর যোগাযোগের চাপ: এমনকি রড আইতে একটি 200-lb পার্শ্বীয় বল একটি বিশাল নমন মুহূর্ত তৈরি করে। একটি সংক্ষিপ্ত বিয়ারিং স্প্যানের সাথে, রড এবং গ্রন্থি বুশিংয়ের মধ্যে অভ্যন্তরীণ প্রতিক্রিয়া শক্তি প্রতি বর্গ ইঞ্চিতে হাজার হাজার পাউন্ডে বৃদ্ধি পেতে পারে, যা তৈলাক্ত তেল ফিল্মকে চূর্ণ করে এবং গলতে পারে।
একটি স্টপ টিউব হল একটি অভ্যন্তরীণ ইস্পাত বা অ্যালুমিনিয়াম হাতা যা সিলিন্ডার ব্যারেলের ভিতরে পিস্টন রডের উপরে পিস্টন এবং সামনের গ্রন্থি মাথার মধ্যে স্থাপন করা হয়।
এটি শারীরিকভাবে পিস্টনকে পুরো স্ট্রোকে সামনের মাথার দিকে অগ্রসর হতে বাধা দেয়।
পিস্টনকে গ্রন্থিতে পৌঁছানোর কয়েক ইঞ্চি আগে থামিয়ে, স্টপ টিউবটি ন্যূনতম বিয়ারিং স্প্যানে লক করে।
স্টপ টিউব ছাড়া: সম্পূর্ণ এক্সটেনশনে একটি 60-ইঞ্চি স্ট্রোক সিলিন্ডার পিস্টন এবং গ্ল্যান্ড বিয়ারিংয়ের মধ্যে মাত্র 3 থেকে 4 ইঞ্চি ছেড়ে যেতে পারে।
একটি 6-ইঞ্চি স্টপ টিউব সহ: সম্পূর্ণ এক্সটেনশনে ন্যূনতম বিয়ারিং স্প্যান 9 বা 10 ইঞ্চি পর্যন্ত বৃদ্ধি পায়, অভ্যন্তরীণ যোগাযোগের চাপ এবং রড ককিং অর্ধেকেরও বেশি হ্রাস করে।
স্ট্যান্ডার্ড ইন্ডাস্ট্রিয়াল এবং মোবাইল হাইড্রলিক্সে (NFPA এবং ISO ইঞ্জিনিয়ারিং নির্দেশিকা অনুসরণ করে), একটি স্টপ টিউব দৃঢ়ভাবে সুপারিশ করা হয় যখনই কার্যকর স্ট্রোক 40 ইঞ্চি (প্রায় 1,000 মিমি) ছাড়িয়ে যায়, বা যখন সিলিন্ডারটি ক্লিভিস বা পিন মাউন্টের সাথে অনুভূমিকভাবে কাজ করে।
বেসিক সাইজিং নির্দেশিকা:
1. স্ট্রোকের 40 ইঞ্চির নিচে: আদর্শ বিয়ারিং স্প্যান সাধারণত মাঝারি-শুল্ক চক্রের জন্য যথেষ্ট, যদি প্রান্তিককরণ সত্য হয়।
2. 40 ইঞ্চির বেশি স্ট্রোক: 40 ইঞ্চির বেশি স্ট্রোকের প্রতি 10 ইঞ্চির জন্য 1 ইঞ্চি স্টপ টিউব যোগ করুন
আপনি যদি একটি নতুন মেশিন ডিজাইন করছেন বা ক্ষেত্রের ব্যর্থতার সমস্যা সমাধান করছেন, এই 4-পদক্ষেপের চেকলিস্টটি ব্যবহার করুন:
অনমনীয় পাদদেশ মাউন্ট বা ফ্ল্যাঞ্জ মাউন্ট কোন কৌণিক মিসলাইনমেন্ট সহ্য করতে পারে না। যদি আপনার মেশিনের ফ্রেমটি অপারেশন চলাকালীন নমনীয় হয় (যেমন, একটি ডাম্প বডি একটি অসম নুড়ির লোডের নীচে মোচড়ানো), গোলাকার বিয়ারিং মাউন্ট বা সুইভেল ক্লিভিসে স্যুইচ করুন। গোলাকার বিয়ারিংগুলি 3° থেকে 5° স্ব-সারিবদ্ধকরণের অনুমতি দেয়, যা রডটিকে গ্রন্থিতে বাঁধতে বাধা দেয়।
একটি সরু রড সম্পূর্ণরূপে ফিতে যাওয়ার আগে কলামের কম্প্রেশনের নিচে বিচ্যুত হয়। প্রতি স্ট্রোকের ফুট প্রতি 0.002" থেকে 0.005" এর বেশি হলে, এটি সিল ঠোঁটকে বিকৃত করবে। একটি স্ট্যান্ডার্ড রড ব্যাস (যেমন, 1.50" থেকে 1.75" বা 2.00") উপরে নিয়ে যাওয়া নাটকীয়ভাবে সেকশন মডুলাস এবং বাঁকানোর প্রতিরোধকে বাড়িয়ে তোলে।
স্ট্যান্ডার্ড ধাতু থেকে ধাতু যোগাযোগ তাত্ক্ষণিক গলিং বাড়ে একবার সাইড লোড তেল ফিল্ম অতীত ধাক্কা. উচ্চ-গ্রেডের যৌগিক পরিধানের রিং (যেমন কাচ-ভরা নাইলন, ফেনোলিক রজন, বা ফসফর ব্রোঞ্জ) পার্শ্বীয় প্রভাব শোষণ করে এবং ক্রোম রডকে আটকানো ছাড়াই মাইক্রো-কণাগুলি এম্বেড করে।

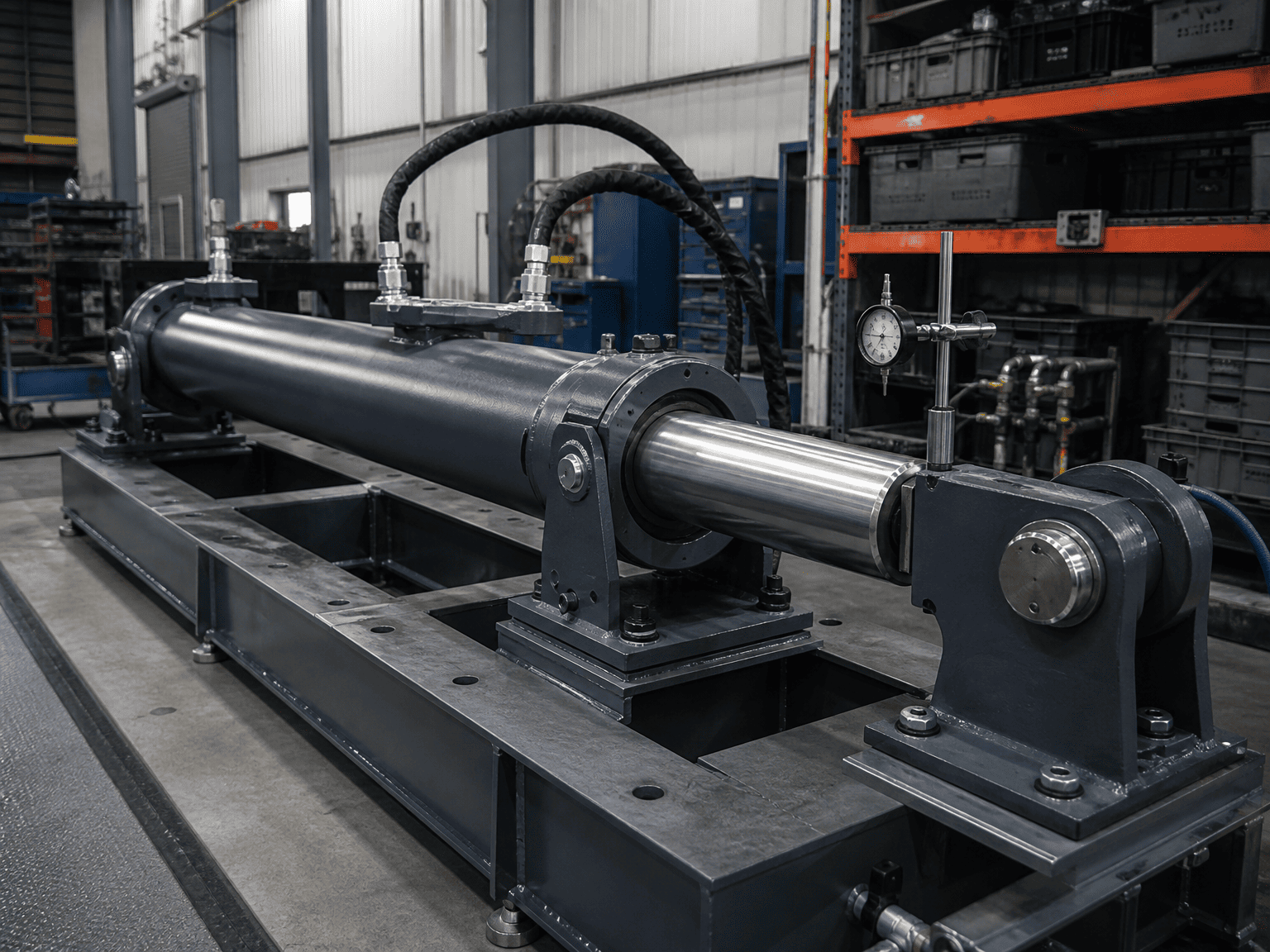

প্রাথমিক মেশিন সমাবেশের সময়, যাচাই করুন যে উভয় মাউন্টিং পিন কঠোরভাবে সমান্তরাল। একটি 4-ফুট পিন স্প্যান জুড়ে একটি 1-মিলিমিটার কৌণিক অফসেট শত শত পাউন্ড ক্রমাগত সাইড প্রিলোড তৈরি করতে পারে এমনকি সিলিন্ডারটি কোনো পেলোড উত্তোলনের আগেও।
একটি কাস্টম হাইড্রোলিক সিলিন্ডার ডিজাইন বা হাই-সাইড-লোড অ্যাপ্লিকেশনগুলির জন্য একটি প্রতিস্থাপন পর্যালোচনার অনুরোধ করার সময়, এই মূল বিবরণগুলি প্রদান করা ইঞ্জিনিয়ারিং যাচাইকরণকে ত্বরান্বিত করবে:
অপারেটিং এনভায়রনমেন্ট এবং ডিউটি সাইকেল: সর্বোচ্চ কাজের চাপ (PSI/বার), সাইকেল ফ্রিকোয়েন্সি, পুশ/পুল লোড।
মাউন্টিং টাইপ এবং পিন কেন্দ্র: প্রত্যাহার করা এবং প্রসারিত পিন-টু-পিনের মাত্রা, পিনের ব্যাস এবং গোলাকার বিয়ারিং প্রয়োজন কিনা। পরিচিত পার্শ্বীয় বাহিনী বা কৌণিক
মিসালাইনমেন্ট: ফ্রেমের বিচ্যুতি প্রত্যাশা, বায়ু লোড বা অফসেট কব্জা পয়েন্ট। বর্তমান ব্যর্থতার লক্ষণ: বিদ্যমান সিলিন্ডার প্রতিস্থাপন করলে, জীর্ণ পিস্টন রড, গ্ল্যান্ড বুশিং এবং সিল ঠোঁটের ছবি শেয়ার করুন।
