যখন একটি লোড বুম বা বালতিজলবাহী সিলিন্ডারঅপারেটর ইনপুট ছাড়াই ড্রপ, ত্রুটি চারটি স্বতন্ত্র হাইড্রোলিক মেকানিজমের একটি থেকে উদ্ভূত হয়:
| ব্যর্থতা প্রক্রিয়া | শারীরিক মূল কারণ | শ্রবণযোগ্য / চাক্ষুষ উপসর্গ |
|---|---|---|
| পিস্টন সীল বাইপাস (অভ্যন্তরীণ ফুটো) | এক্সট্রুডেড ইউ-কাপ বা স্কোরযুক্ত পরিধানের রিংগুলি ক্যাপের প্রান্ত থেকে রডের প্রান্তে তেল ফুটেছে | সিলিন্ডার ব্যারেল হট স্পট; যখন রড যান্ত্রিকভাবে সমর্থিত হয় তখন ড্রিফট বন্ধ হয়ে যায় |
| কাউন্টারব্যালেন্স ভালভসিট কাঁদছে | পপেট সিটের নিচে দূষণ, স্কোর করা কার্তুজ নাক, বা ক্লান্ত বসন্ত | ভালভ বন্দর অতীত তেল কাঁদছে; সীল অবস্থা নির্বিশেষে অবিচলিত প্রবাহ |
| দিকনির্দেশক ভালভস্পুল ফুটো | ওপেন-সেন্টার সিস্টেমে অতিরিক্ত স্পুল ক্লিয়ারেন্স পরিধান | বুম সার্কিটে কোনো লক ভালভ ইনস্টল না থাকলেই ঘটে |
| তাপীয় তেল সংকোচন | গরম তেল (65°C) পরিবেষ্টনে শীতল করা (15°C) তরলের পরিমাণ 3% থেকে 4% সঙ্কুচিত করে | প্রথম ঘন্টায় প্রাথমিক 10-20 মিমি ড্রপ, তারপর শূন্য চাপ হ্রাস সহ সম্পূর্ণরূপে স্থিতিশীল হয় |

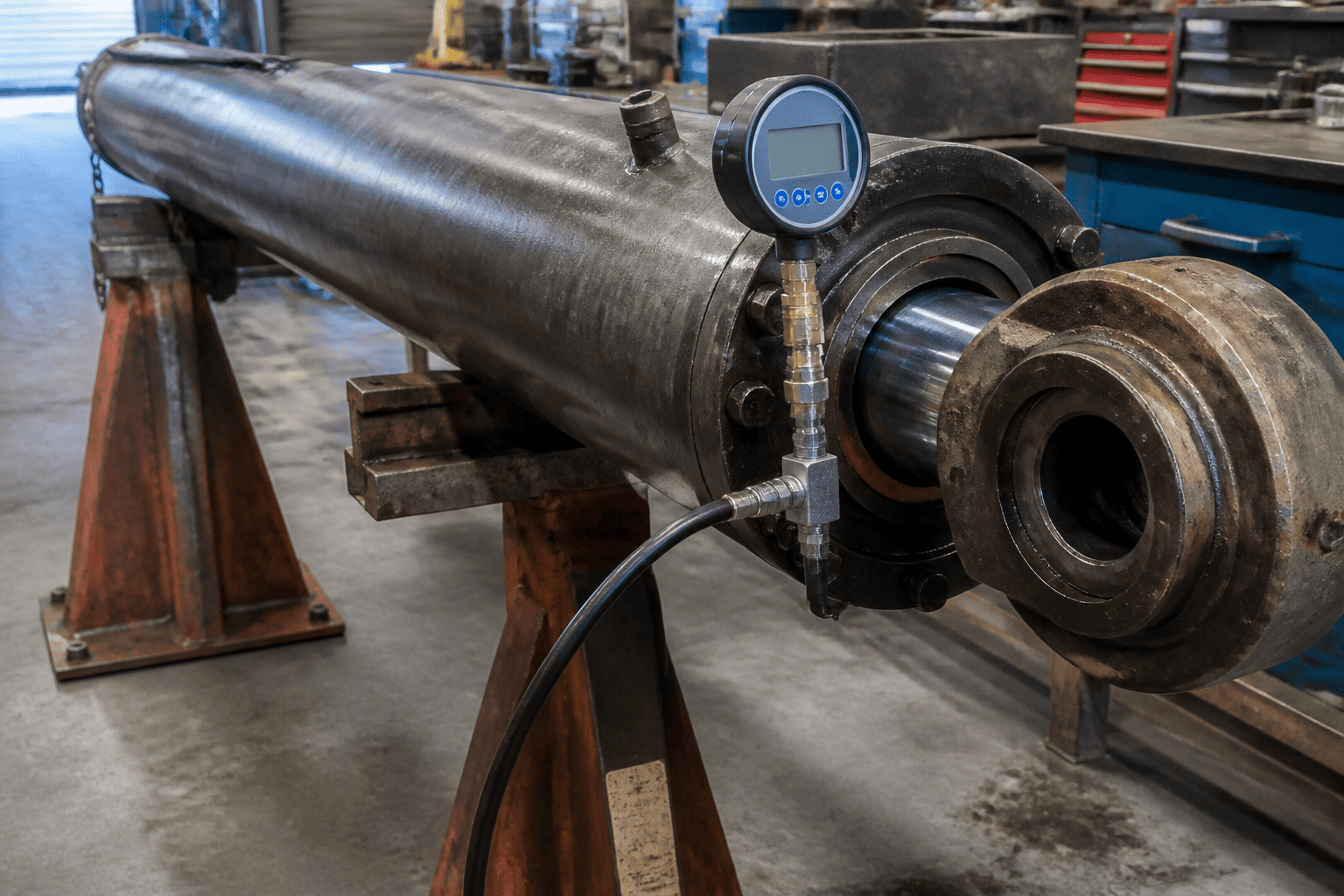

কভারী বুম সিলিন্ডারএই নির্দিষ্ট বিচ্ছিন্নতা পরীক্ষা শেষ করার আগে একটি মেশিন থেকে:
1. রেটেড লোড সহ বুমকে 45 ডিগ্রিতে উন্নীত করুন: জলবাহী তেলকে স্বাভাবিক অপারেটিং তাপমাত্রা পর্যন্ত আনুন (প্রায় 50°C থেকে 55°C)।
2. লক আউট করুন এবং যান্ত্রিকভাবে বুমকে সমর্থন করুন: সম্পূর্ণ নিরাপত্তা নিশ্চিত করতে একটি ইঞ্জিনিয়ারিং-অনুমোদিত বুম প্রপ বা ক্রেন স্লিং ইনস্টল করুন।
3. রড-এন্ড রিটার্ন লাইন বিচ্ছিন্ন করুন: সিলিন্ডারের রড প্রান্তের সাথে সংযুক্ত হাইড্রোলিক পায়ের পাতার মোজাবিশেষটি সংযোগ বিচ্ছিন্ন করুন এবং পায়ের পাতার মোজাবিশেষটি ক্যাপ করুন। একটি পরিষ্কার পরিমাপের পাত্রে সিলিন্ডারের রড-এন্ড পোর্টটি খোলা রেখে দিন।
4. যান্ত্রিক সমর্থন সরান: সিলিন্ডারের ক্যাপ-এন্ড তেলের কলামে সম্পূর্ণ মাধ্যাকর্ষণ লোড ঝুলতে দিন।
5. রড-এন্ড পোর্ট ডিসচার্জ পর্যবেক্ষণ করুন:

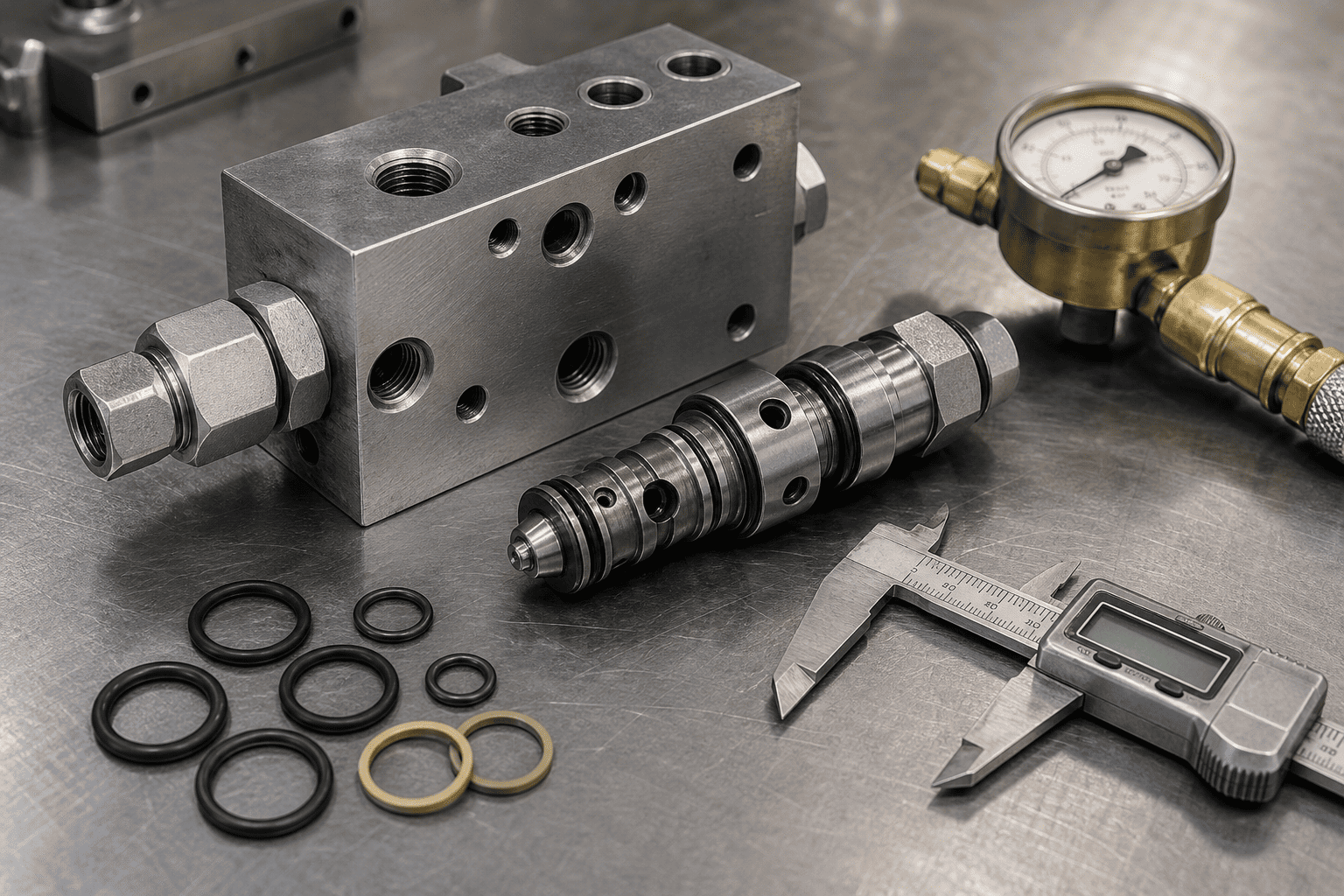

কাউন্টারব্যালেন্স ভালভ (ওভারসেন্টার ভালভ) দুটি গুরুত্বপূর্ণ দায়িত্ব পালন করে: একটি লাইন বিস্ফোরিত হলে লোড ড্রপ প্রতিরোধ করতে তারা তেল আটকে রাখে এবং তারা রিটার্ন প্রবাহকে মিটার করে যাতে অতিরিক্ত মাধ্যাকর্ষণ লোড হাইড্রোলিক পাম্পকে ছাড়িয়ে যেতে পারে না।
যখন একটি অপারেটর একটি ভারী বুম কমিয়ে দেয় এবং মেশিনটি হিংস্রভাবে বকবক এবং বকবক করা শুরু করে, তখন কাউন্টারব্যালেন্স ভালভ পাইলট চাপের অস্থিরতায় (শিকার) ধরা পড়ে:
| ধাপ | প্রক্রিয়া বিবরণ |
|---|---|
| 1 | অপারেটর নিম্ন কমান্ড পাঠায় → পাইলট চাপ কাউন্টারব্যালেন্স ভালভ খোলে |
| 2 | ভালভ খোলে → সিলিন্ডারের টুপির প্রান্ত থেকে তেল বেরিয়ে আসে → বুম নিচের দিকে ত্বরান্বিত হয় |
| 3 | পাম্প তেল সরবরাহ করতে পারে তার চেয়ে বুম দ্রুত পড়ে → পাইলট চাপ শূন্যে নেমে আসে |
| 4 | পাইলট চাপের ক্ষতি → ভালভ হঠাৎ বন্ধ হয়ে যায় → হাইড্রোলিক শক ওয়েভ, বুম কাঁপছে |
প্রাথমিক ইঞ্জিনিয়ারিং ভুল যা ভারসাম্যহীনতা শিকারকে ট্রিগার করে তা হল একটি নমনীয়, কাঠামোগত বুমের জন্য একটি অত্যধিক আক্রমণাত্মক পাইলট অনুপাত নির্বাচন করা:
1. টর্ক করার আগে কাউন্টারব্যালেন্স ক্যাভিটিগুলি ফ্লাশ করুন:এমনকি পপেট নাক এবং ম্যানিফোল্ড সিটের মধ্যে ধরা একটি 20-মাইক্রন স্টিলের চিপ প্রতি ঘন্টায় 50 মিমি বুম ড্রিফট ঘটাবে। ISO 16/14/11 পরিচ্ছন্নতার মানদণ্ডে সর্বদা বহুগুণ ড্রিলিং ফ্লাশ করুন।
2. উচ্চ-চাপ ধরে রাখার জন্য Viton/HNBR ব্যাকআপ রিংগুলি নির্দিষ্ট করুন:নিশ্চিত করুন যে পিস্টন সিল প্যাকেজগুলি অ্যান্টি-এক্সট্রুশন থার্মোপ্লাস্টিক ব্যাকআপ রিংগুলি ব্যবহার করে যাতে মাইক্রো-ক্রিপিং ছাড়াই 4,000+ psi ক্রমাগত স্ট্যাটিক হোল্ডিং সহ্য করতে সক্ষম।
3. বাস্তব লিক থেকে তাপীয় সংকোচনের পার্থক্য করুন:নতুন পার্ক করা যন্ত্রপাতি পরীক্ষা করার সময়, ড্রিফট বেঞ্চমার্ক রেকর্ড করার আগে তেলের তাপমাত্রা স্থিতিশীল করার জন্য ত্রিশ মিনিট সময় দিন।
4. ডাইরেক্ট-ফ্ল্যাঞ্জড কাউন্টারব্যালেন্স ম্যানিফোল্ড ইনস্টল করুন:দূরবর্তী লাইন-মাউন্ট করা ভালভ এড়িয়ে চলুন. সিলিন্ডার ব্যারেলে সরাসরি SAE 4-বোল্ট ফ্ল্যাঞ্জ পোর্টে ভালভ ব্লক বোল্ট করা কঠোর পাইলট প্রতিক্রিয়া এবং বাহ্যিক পায়ের পাতার মোজাবিশেষ ফেটে যাওয়ার ঝুঁকি শূন্য নিশ্চিত করে।
