হাইড্রোলিক সিলিন্ডার ক্যাভিটেশন এবং বায়ুচলাচল: নেতিবাচক চাপ এবং পিস্টন পিটিং নিয়ে ওয়ার্কশপ ফরেনসিক

I. উপসর্গ: যখন একটি মসৃণহাইড্রোলিক সিলিন্ডারস্পঞ্জি এবং চিৎকার করে

একটি বুম বা ডাম্প সিলিন্ডারের চেয়ে কিছু জিনিস ভারী যন্ত্রপাতি রক্ষণাবেক্ষণকারী ক্রুকে হতাশ করে যা হঠাৎ বকবক করা শুরু করে, একটি অনিয়মিত স্পঞ্জি ল্যাগ দিয়ে নড়াচড়া করে এবং স্টিলের টিউবিংয়ের মধ্যে দিয়ে মুষ্টিবদ্ধ মার্বেলের মতো একটি উচ্চ শব্দ করে।

মেকানিক্স যখন সিলিন্ডার ছিঁড়ে ফেলে, তখন তারা নোংরা তেল বা ছেঁড়া সিল খুঁজে পাওয়ার আশা করে। পরিবর্তে, তারা পিস্টন মুকুটের শক্ত ইস্পাতের মুখ এবং তেল বন্দরের অভ্যন্তরীণ ঠোঁটগুলিকে রুক্ষ, হিমায়িত গর্তের সাথে মরিচযুক্ত খুঁজে পায় যেগুলিকে মনে হচ্ছে তারা ক্ষুদ্রাকৃতির বকশট দিয়ে বিস্ফোরিত হয়েছে।

এই ঘষিয়া তুলিয়া ফেলিতে সক্ষম কণা পরিধান না. এটি হাইড্রোলিক সিলিন্ডার ক্যাভিটেশন এবং বায়ুচলাচল—দুটি ঘনিষ্ঠভাবে সম্পর্কিত কিন্তু মৌলিকভাবে স্বতন্ত্র তরল ঘটনা যা নির্ভুল ধাতব পৃষ্ঠকে ধ্বংস করে, ইলাস্টোমার সিল রান্না করে এবং মেশিনের নিরাপত্তার সাথে আপস করে।

২. ক্যাভিটেশন বনাম বায়ুচলাচল: বাস্তব পার্থক্য বোঝা

ফিল্ড সার্ভিস রিপোর্টে, টেকনিশিয়ানরা ঘন ঘন গহ্বর এবং বায়ুচলাচলকে "লাইনের মধ্যে বাতাস" এর জেনেরিক লেবেলের অধীনে একত্রিত করে। প্রকৃত মূল কারণ ঠিক করার জন্য প্রতিটি কীভাবে ঘটে তা বোঝা অপরিহার্য:

2.1 বাষ্পীয় গহ্বর (নেতিবাচক চাপ থেকে ফুটন্ত)

একদিকে তেলের চাহিদা বাড়লে ক্যাভিটেশন হয়জলবাহী সিলিন্ডারপিস্টন যে হারে তেল শারীরিকভাবে প্রবেশ করতে পারে তাকে ছাড়িয়ে যায়।

• যখন স্থানীয় চাপ জলবাহী তেলের বাষ্প চাপের নিচে নেমে যায়, তখন তরলটি আক্ষরিক অর্থে পরিবেষ্টিত তাপমাত্রায় ফুটতে থাকে, লক্ষ লক্ষ ক্ষুদ্র ক্ষুদ্র বাষ্পের বুদবুদ তৈরি করে।
• যেহেতু এই বাষ্প গহ্বরগুলি নিম্ন-চাপ অঞ্চল থেকে উচ্চ-চাপের তেলে ভ্রমণ করে, তারা ন্যানোসেকেন্ডে বিস্ফোরিত হয়।
• প্রতিটি মাইক্রো-বিস্ফোরণ সুপারসনিক গতিতে ফ্লুইডের ঘনীভূত মাইক্রো-জেট তৈরি করে, যা প্রতি বর্গ ইঞ্চিতে হাজার হাজার পাউন্ডের বেশি স্থানীয় প্রভাব শক্তি সহ পার্শ্ববর্তী ধাতব পৃষ্ঠকে আঘাত করে। এই শারীরিক হাতুড়ি প্রভাব ধাতুকে ক্লান্ত করে যতক্ষণ না মাইক্রো-ফ্লেক্স পৃষ্ঠ থেকে ছিঁড়ে যায়।

 2.2 বায়ুচলাচল (যান্ত্রিক বায়ু গ্রহণ)

বায়ুচলাচল হল বাইরের পরিবেশ থেকে সার্কিটে টানা মুক্ত বায়ুমণ্ডলীয় বায়ু সহ হাইড্রোলিক তেলের দূষণ।

• ফাঁস হওয়া সাকশন হোজ ক্ল্যাম্প, প্রধান পাম্পের ক্ষতিগ্রস্ত শ্যাফ্ট সিল, আলগা পাইপ ফিটিং, কম জলাধারের তরল স্তর, বা তরল পৃষ্ঠের উপরে ডাম্পিং অশান্ত ট্যাঙ্ক রিটার্ন লাইনের মাধ্যমে বাতাস প্রবেশ করে।
• বাষ্পের বুদবুদের বিপরীতে, মুক্ত বাতাস তাৎক্ষণিকভাবে ভেঙে পড়ে না; এটি একটি দুধযুক্ত, ফেনাযুক্ত ইমালসন তৈরি করে যা তুলনামূলকভাবে সংকোচযোগ্য জলবাহী তরলকে একটি নরম, বাউন্সি বায়ুসংক্রান্ত স্প্রিং-এ পরিণত করে।

III. মাঠের মধ্যে স্পট করার জন্য 4 সতর্কতা চিহ্ন

IV যেখানে ক্ষতি হয় সিলিন্ডারের ভিতরে

যখন তরল পাওয়ার সিস্টেমগুলি দীর্ঘস্থায়ী গহ্বর এবং বায়ুচলাচলের শিকার হয়, তখন শারীরিক ক্ষতি নির্দিষ্ট উচ্চ-বেগ অঞ্চলে কেন্দ্রীভূত হয়:

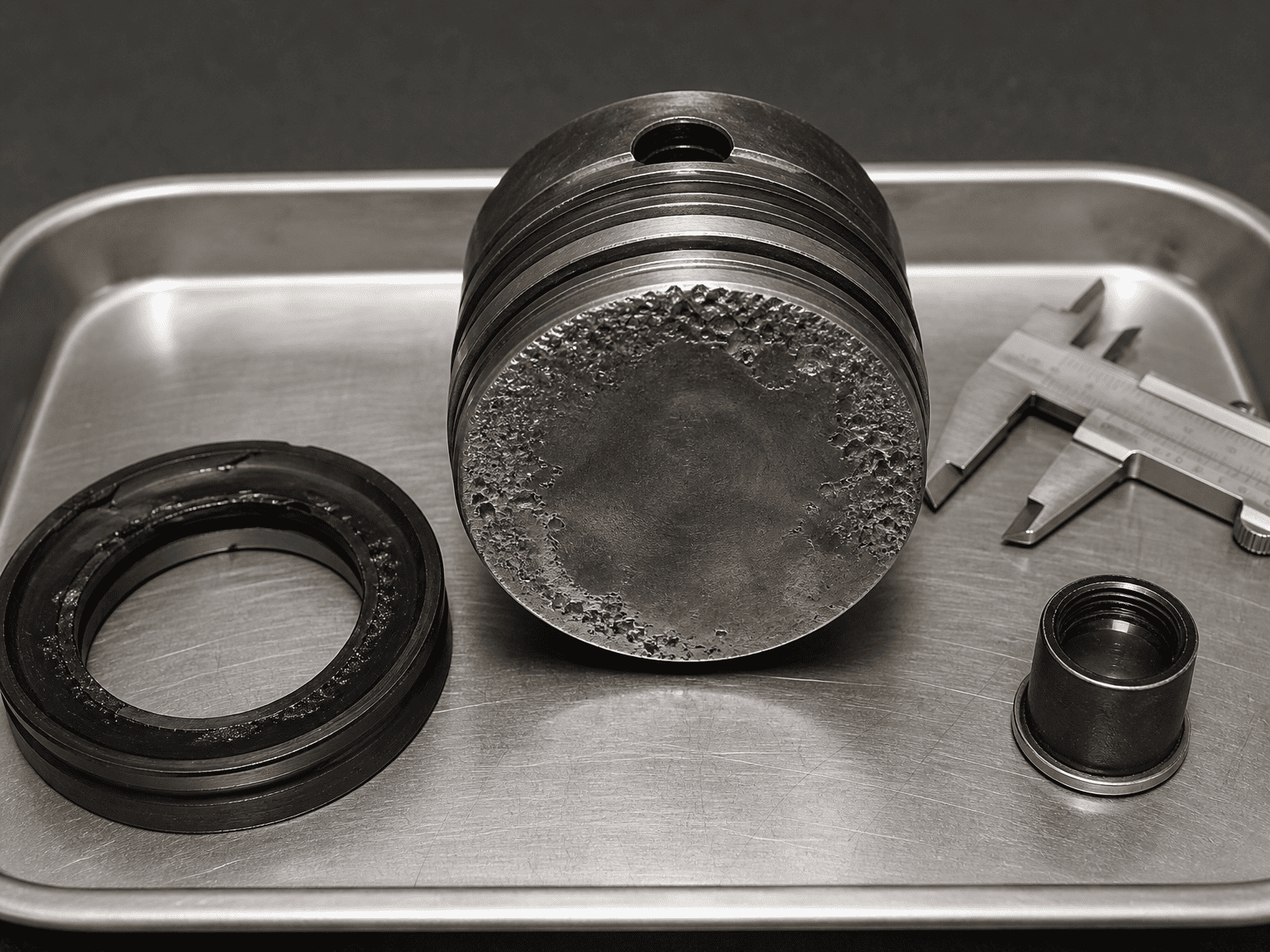

4.1 পিস্টন ক্রাউন ফেস:পিস্টনের সমতল বৃত্তাকার মুখটি গভীর, হিমায়িত মাইক্রো-পিটগুলির ক্লাস্টার প্রদর্শন করে যেখানে ধসে যাওয়া বাষ্প শূন্যতা বারবার ভিত্তি ধাতুতে আঘাত করে।

4.2 তেল বন্দর অভ্যন্তরীণ অরিফিস:তীক্ষ্ণ ডান-কোণ ট্রানজিশন যেখানে হাইড্রোলিক তেল সিলিন্ডার ব্যারেলে প্রবেশ করে তীব্র প্রান্ত ক্ষয় এবং বৃত্তাকার হয়।

4.3 পিস্টন রড সিল এবং পরিধান রিং:প্রবেশ করা বাতাসের বুদবুদগুলি দ্রুত অ্যাডিয়াব্যাটিক কম্প্রেশনের মধ্য দিয়ে যায়, স্থানীয়ভাবে তাপ স্পাইক তৈরি করে যা ঝলসে যায়, গ্লেজ করে এবং নমনীয় পলিউরেথেন সিল ঠোঁটকে ভঙ্গুর কাঠকয়লার মতো ফ্লেক্সে পরিণত করে।

4.4 সিলিন্ডার ব্যারেল সম্মানিত দেয়াল:স্ট্রোকের চরমের কাছাকাছি, মাইক্রো-জেটগুলি প্রতিরক্ষামূলক লুব্রিকেটিং তেল ফিল্মটি ছিনিয়ে নেয়, যার ফলে পিস্টন গাইড ব্যান্ড এবং পলিশড টিউব বোরের মধ্যে সরাসরি ধাতু-থেকে-ধাতু স্কাফিং হতে পারে।

V. মোবাইল এবং শিল্প সরঞ্জামের শীর্ষ 4 অপারেটিং ট্রিগার

5.1 ওভাররানিং গ্র্যাভিটি লোড (দ্যা রানওয়ে সিলিন্ডার)

যখন একটি ভারী এক্সক্যাভেটর বুম, ডাম্প ট্রেলার বডি, বা ফর্কলিফ্ট মাস্ট তার নিজের ওজনের নিচে দ্রুত নেমে আসে, তখন মাধ্যাকর্ষণ সিলিন্ডারের রডকে দ্রুত টেনে নিয়ে যায় হাইড্রোলিক পাম্প ক্যাপ সাইডে তেল সরবরাহ করতে পারে। সিলিন্ডার একটি বিশাল সিরিঞ্জে পরিণত হয়, একটি তীব্র অভ্যন্তরীণ ভ্যাকুয়াম তৈরি করে যা আগত তেল প্রবাহকে ফুটিয়ে তোলে।

5.2 ঠান্ডা শীতের সকালের শুরু

পুরু, উচ্চ-সান্দ্রতাযুক্ত ঠান্ডা জলবাহী তেল সংকীর্ণ সাকশন স্ট্রেনার এবং দীর্ঘ সরবরাহের পায়ের পাতার মোজাবিশেষের মধ্য দিয়ে প্রবাহিত হওয়ার জন্য লড়াই করে। যখন কোনো অপারেটর স্টার্টআপের পরপরই ইঞ্জিনটিকে সম্পূর্ণ থ্রোটেল করে দেয়, তখন পাম্পটি ক্ষুধার্ত হয়ে পড়ে, একটি ভারী ভ্যাকুয়াম টেনে নেয় এবং সরাসরি অ্যাকচুয়েটরগুলিতে ক্যাভিটেটিং ফ্লুইডের একটি প্রবাহ পাঠায়।

5.3 আটকে থাকা জলাধার শ্বাসের ক্যাপ

লং-স্ট্রোক সিলিন্ডার প্রসারিত হওয়ার সাথে সাথে হাইড্রোলিক ট্যাঙ্কের ভিতরে তরল স্তর উল্লেখযোগ্যভাবে হ্রাস পায়। যদি ট্যাঙ্কের শ্বাস-প্রশ্বাসের ক্যাপটি কাদা, ধুলো বা বরফ দিয়ে কেক করা হয়, তবে বায়ুমণ্ডলীয় বাতাস আয়তনের সমান করতে প্রবেশ করতে পারে না। একটি আংশিক ভ্যাকুয়াম ট্যাঙ্কের ভিতরে বিকশিত হয়, পাম্প সাকশন লাইন দম বন্ধ করে দেয়।

5.4 খারাপভাবে স্থাপন করা ট্যাঙ্ক বিভ্রান্তি এবং রিটার্ন লাইন

রিটার্ন তেল জলপ্রপাতের মতো তরল স্তরের উপরে জলাধারে নিমজ্জিত হলে, এটি তেলের মধ্যে বাতাসকে চাবুক করে। বায়ু বুদবুদগুলিকে পৃষ্ঠে উঠতে এবং প্রবাহিত করার জন্য পর্যাপ্ত ট্যাঙ্কের বিভ্রান্তি ছাড়াই, পাম্প অবিলম্বে এই ফেনাযুক্ত মিশ্রণটিকে সিলিন্ডারে ফিরিয়ে দেয়।

VI. ক্যাভিটেশন এবং বায়ুচলাচল দূর করতে সার্কিট-স্তরের সমাধান

সিলিন্ডার ক্যাভিটেশন ফিক্স করার জন্য সার্কিট ডাইনামিকসকে অ্যাড্রেস করা প্রয়োজন যা নেতিবাচক চাপ তৈরি করতে দেয়:

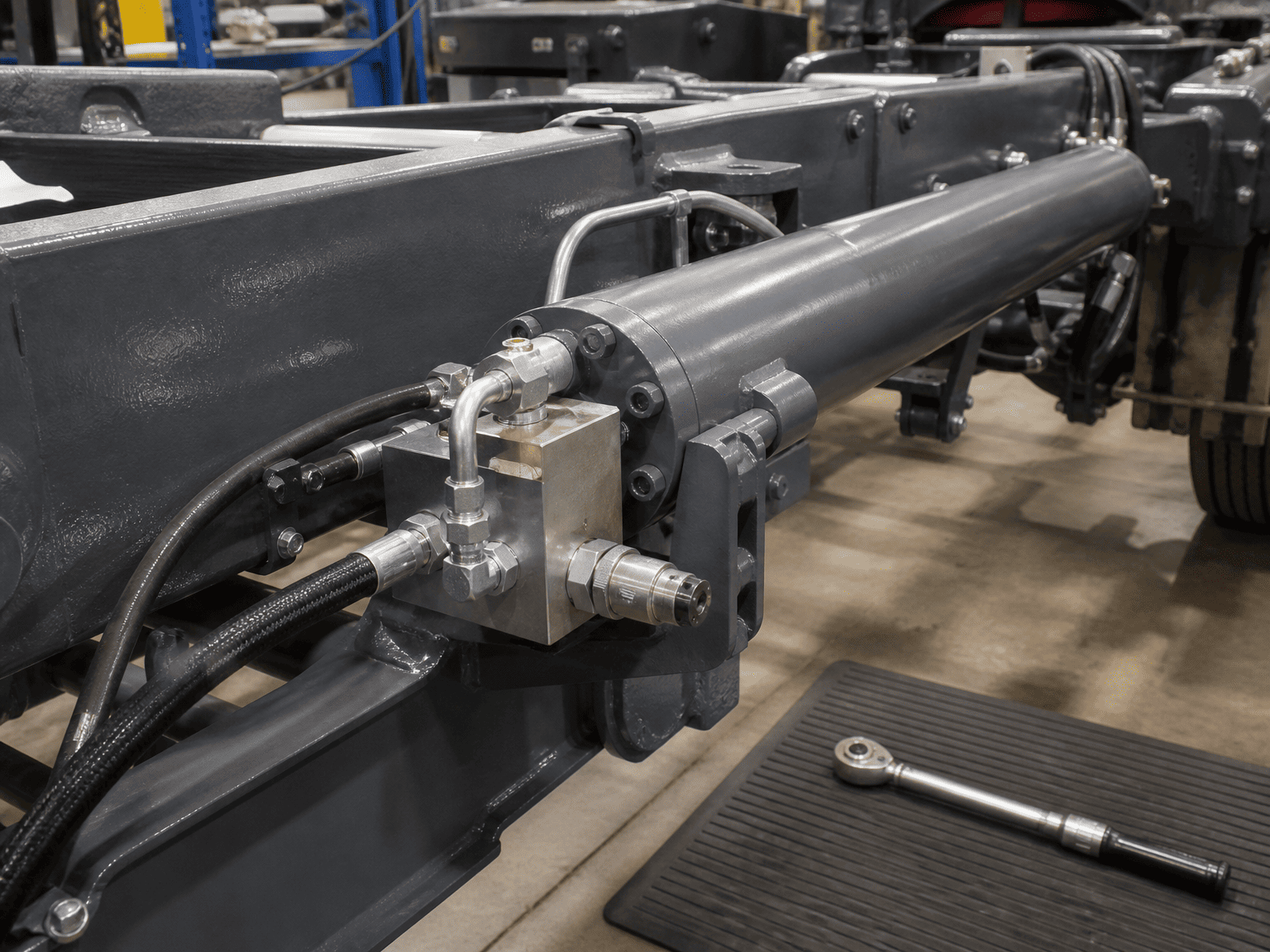

• অ্যান্টি-ক্যাভিটেশন মেকআপ চেক ভালভ ইনস্টল করুন: দ্রুত-চলমান বা ওভাররানিং লোড সহ সার্কিটে, সিলিন্ডার ওয়ার্ক পোর্ট এবং ট্যাঙ্ক লাইনের মধ্যে একটি ডেডিকেটেড অ্যান্টি-ক্যাভিটেশন চেক ভালভ রাখুন। যদি সিলিন্ডার এক্সটেনশন পাম্প সরবরাহ করে তার চেয়ে বেশি তেলের দাবি করে, চেক ভালভটি অবাধে খোলে, ট্যাঙ্কের তেল ভ্যাকুয়ামকে ব্যাকফিল করতে দেয়।
• সঠিকভাবে আকারের কাউন্টারব্যালেন্স (ওভারসেন্টার) ভালভ: কাউন্টারব্যালেন্স ভালভগুলি সিলিন্ডারের রিটার্ন সাইডে নিয়ন্ত্রিত ব্যাক-চাপ তৈরি করে, মাধ্যাকর্ষণকে লোড নিয়ে পালিয়ে যাওয়া থেকে বাধা দেয় এবং পুরো স্ট্রোক জুড়ে ইতিবাচক চাপ বজায় থাকে তা নিশ্চিত করে।
• ন্যূনতম সাকশন লাইন সাইজিং বজায় রাখুন: পাম্প সাকশন লাইনগুলি অভ্যন্তরীণভাবে ভেঙে না পড়ে একটানা ভ্যাকুয়াম পরিষেবার জন্য বড় আকারের, ছোট, সোজা এবং রেট করা হয়েছে তা নিশ্চিত করুন।
• পর্যাপ্ত জলাধার ডিয়ারেশন থাকার সময় দিন: তেল ট্যাঙ্কের আকার দিন যাতে তরলটি চক্রের মধ্যে কয়েক মিনিটের জন্য অবিচ্ছিন্নভাবে থাকে, দ্রবীভূত মাইক্রো-বুদবুদগুলিকে স্বাভাবিকভাবে ভেসে যেতে দেয়।

VII. রক্ষণাবেক্ষণ ক্রুদের জন্য ফিল্ড ডায়াগনস্টিক চেকলিস্ট

একটি গোলমাল বা ক্ষতিগ্রস্ত সিলিন্ডার প্রতিস্থাপন করার আগে:

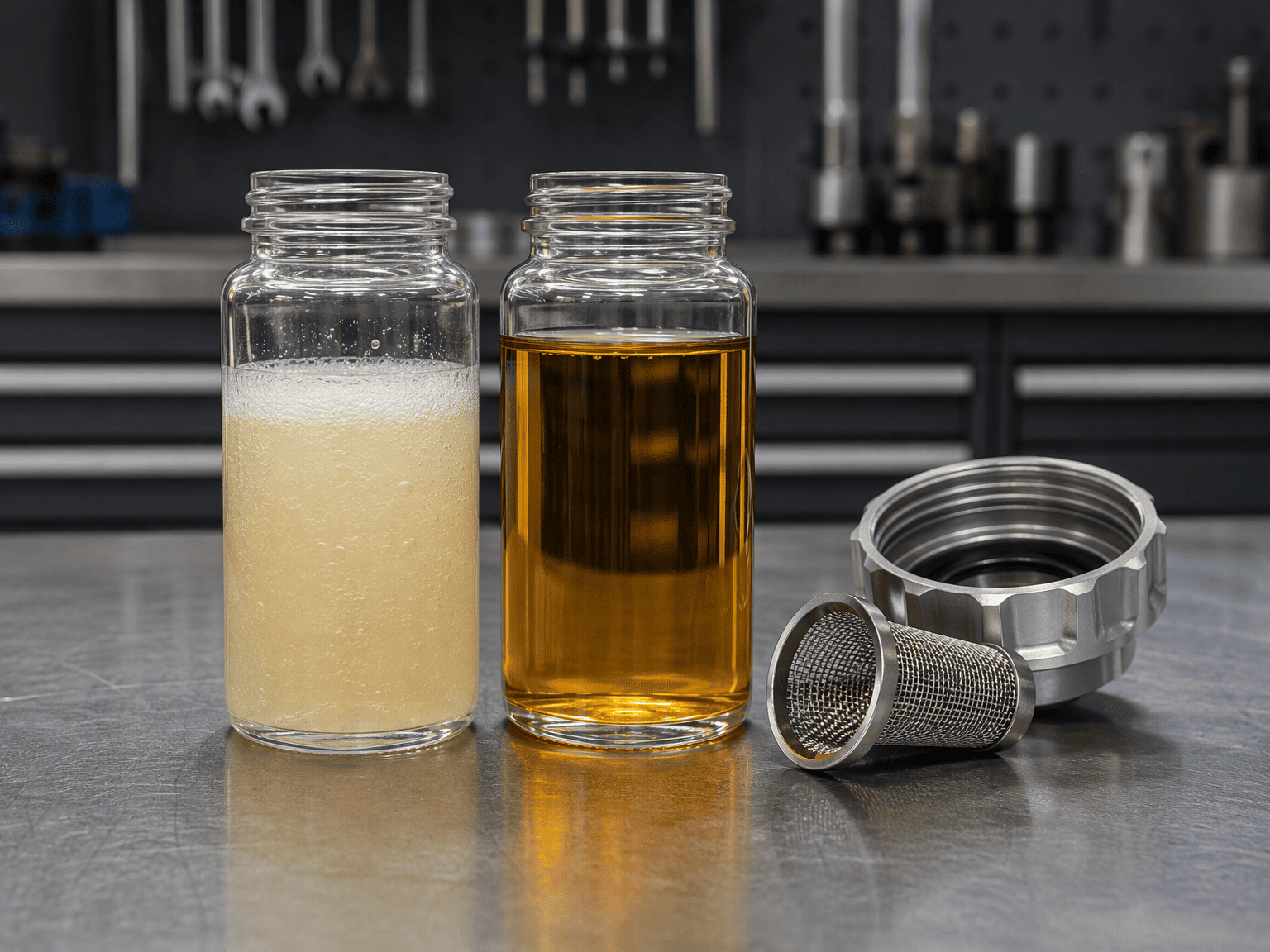

• তেল দেখার গ্লাসটি পরিদর্শন করুন: তরলটি কি মিল্ক, মেঘলা, নাকি স্থির ফেনা দিয়ে শীর্ষে আছে?
• ধুলো জমাট বা হিমায়িত আর্দ্রতার জন্য জলাধারের শ্বাস-প্রশ্বাসের ক্যাপগুলি পরীক্ষা করুন।
• শূন্যতার নিচে বাতাস চুষতে পারে এমন আলগা সংযোগের জন্য পাম্প সাকশন হোস ক্ল্যাম্প এবং ফিটিংস পরিদর্শন করুন।
• যাচাই করুন যে রিটার্ন লাইনগুলি ট্যাঙ্কের ন্যূনতম তেল স্তরের নীচে ভালভাবে স্রাব করে।
• কাউন্টারব্যালেন্স ভালভ পাইলট সেটিংস পরীক্ষা করে নিশ্চিত করুন যে সিলিন্ডার পাম্প ডেলিভারি ক্ষমতার চেয়ে দ্রুত নেমে যেতে পারে না।
• চরিত্রগত ফ্রস্টেড ক্যাভিটেশন পিটিং এর জন্য একটি বোরস্কোপ দিয়ে সিলিন্ডার পিস্টনের মুখ এবং পোর্ট গলা পরিদর্শন করুন।

অষ্টম। প্রযুক্তিগত সীমানা এবং ডায়গনিস্টিক দাবিত্যাগ

এই নির্দেশিকা স্ট্যান্ডার্ড যান্ত্রিক ডায়গনিস্টিক সূচক এবং হাইড্রোলিক সার্কিটের সর্বোত্তম অনুশীলনের রূপরেখা দেয়। জটিল মাল্টি-অক্ষ যন্ত্রপাতি, লোড-সেন্সিং ভেরিয়েবল ডিসপ্লেসমেন্ট সার্কিট এবং ক্লোজড-লুপ হাইড্রোস্ট্যাটিক ড্রাইভগুলির মূল কারণগুলিকে বিচ্ছিন্ন করার জন্য সার্কিট-নির্দিষ্ট ক্ষণস্থায়ী চাপ লগিং এবং তরল বিশ্লেষণ প্রয়োজন।*

IX. হেভি-ডিউটি ​​কাস্টম হাইড্রোলিক সিলিন্ডার ইঞ্জিনিয়ারিংয়ের জন্য HCIC-এর সাথে পরামর্শ করুন

HCIC অপ্টিমাইজড পোর্ট জ্যামিতি, উচ্চ-প্রবাহের অভ্যন্তরীণ গ্যালারি এবং গুরুতর শুল্ক চক্র সহ্য করার জন্য সমন্বিত কাউন্টারব্যালেন্স ভালভ সহ ভারী-শুল্ক কাস্টম হাইড্রোলিক সিলিন্ডার ডিজাইন এবং তৈরি করে।
