হাইড্রোলিক সিলিন্ডার বাকলিং গণনা: কেন স্ট্রোক দৈর্ঘ্য রেটেড পুশ ফোর্সকে ওভাররাইড করে

I. বিপদ: যখন একটি "3,000 psi" সিলিন্ডার 1,200 psi এ ব্যর্থ হয়

 হাইড্রোলিক ডিজাইনে একটি সাধারণ এবং ব্যয়বহুল ভুল হল হাইড্রোলিক চাপ এবং পিস্টন এলাকা ব্যবহার করে বিশুদ্ধভাবে সিলিন্ডার পুশ বল গণনা করা:

                                                                           F = P × Apiston

এই সহজ সূত্রের অধীনে, 3,000 psi-এ একটি 4-ইঞ্চি বোরের সিলিন্ডার প্রায় 37,700 পাউন্ড (167.7 kN) থ্রাস্ট দিয়ে ধাক্কা দেবে। যদি সিলিন্ডার স্ট্রোক মাত্র 12 ইঞ্চি হয়, রড সহজেই সেই লোড পরিচালনা করে।

যাইহোক, সেই একই সিলিন্ডারকে 60‑ইঞ্চি বা 80‑ইঞ্চি স্ট্রোকে প্রসারিত করুন এবং সেই একই 37,700 পাউন্ড কম্প্রেসিভ থ্রাস্টটি প্রায়শই টুথপিকের মতো পিস্টন রডটি স্ন্যাপ বা স্থায়ীভাবে নমিত হবে - প্রায়শই যখন সিস্টেমের চাপ শুধুমাত্র 1,000 থেকে psi-এ পৌঁছে যায়।

এই বিপর্যয়মূলক ব্যর্থতা মোড একটি উপাদান প্রসার্য ফলন ব্যর্থতা নয়; এটা ইলাস্টিক কলাম buckling. লং-স্ট্রোক অ্যাপ্লিকেশানগুলিতে, সরু পিস্টন রডের কাঠামোগত স্থিতিশীলতা ব্যারেলের চাপের রেটিংকে সম্পূর্ণরূপে ওভাররাইড করে।

২. এর পদার্থবিদ্যাহাইড্রোলিক সিলিন্ডারবাকলিং: অয়লারের কলাম তত্ত্ব

যখন কজলবাহী সিলিন্ডারকম্প্রেসিভ লোডের অধীনে প্রসারিত হয়, সমাবেশটি একটি দীর্ঘ, সরু স্ট্রাকচারাল কলাম হিসাবে আচরণ করে। পার্শ্বীয় অস্থিরতা হওয়ার আগে একটি পাতলা কলাম যে সর্বাধিক তাত্ত্বিক সংকোচনশীল লোড বজায় রাখতে পারে তা অয়লারের সমালোচনামূলক বাকলিং সূত্র দ্বারা নিয়ন্ত্রিত হয়:

                                                           Fcr = π² E I / Le² = π² E I / (K · L)²

কোথায়:

• Fcr = সমালোচনামূলক অয়লার বাকলিং লোড (N বা lbf)
• E = রড উপাদানের স্থিতিস্থাপকতার মডুলাস (সাধারণ কার্বন/খাদ স্টিলের জন্য, E ≈ 200 থেকে 210 GPa বা 29 × 10⁶ psi)
• I = কঠিন বৃত্তাকার রড ক্রস-সেকশনের জড়তার ক্ষেত্রফল (m⁴ বা in⁴)
• L = মাউন্টিং পয়েন্টের মধ্যে মোট বর্ধিত ইনস্টলেশন দূরত্ব (m বা ইন)
• K = সিলিন্ডার মাউন্ট অবস্থার উপর ভিত্তি করে কার্যকর কলাম দৈর্ঘ্য ফ্যাক্টর
• Le = K · L = কার্যকরী বাকলিং দৈর্ঘ্য

III. কঠিন রডের জন্য জড়তার মুহূর্ত গণনা করা:

ব্যাসের একটি শক্ত গোলাকার পিস্টন রডের জন্য dr:

                                                                            I = π dr⁴ / 64

লক্ষ্য করুন যে জড়তার মুহূর্তটি রড ব্যাসের (dr⁴) চতুর্থ শক্তির উপর নির্ভর করে। এর মানে হল রড ব্যাসের একটি ছোট বৃদ্ধি বাকলিং প্রতিরোধের একটি বিশাল বৃদ্ধি তৈরি করে:

• একটি রডের ব্যাস 2.0 ইঞ্চি থেকে 2.5 ইঞ্চি (ব্যাসে 25% বৃদ্ধি) বাকলিং প্রতিরোধ ক্ষমতা 144% (2.44×) বৃদ্ধি করে।

IV নিরাপদ কাজের লোড এবং প্রস্তাবিত নিরাপত্তা বিষয়ক গণনা করা

কখনই পরিচালনা করবেন না aজলবাহী সিলিন্ডারএর সমালোচনামূলক বাকলিং সীমা Fcr এর কাছাকাছি। বাস্তব বিশ্বের অপারেশনে,জলবাহী সিলিন্ডারছোট খামখেয়ালী, ছোট পিন প্লে, ত্বরণ স্পাইক এবং অনিবার্য পার্শ্ব লোডের অভিজ্ঞতা নিন।

অনুমোদনযোগ্য ডিজাইন থ্রাস্ট ফলোতে অবশ্যই একটি কঠোর নিরাপত্তা ফ্যাক্টর অন্তর্ভুক্ত থাকতে হবে:

                                                                           ফলো = Fcr/Sf

প্রস্তাবিত নিরাপত্তা ফ্যাক্টর নির্দেশিকা:

• স্থির শিল্প মেশিন (পরিষ্কার, নির্দেশিত): সর্বনিম্ন Sf ≥ 2.5 থেকে 3.0
• সাধারণ মোবাইল মেশিনারি (ডাম্প ট্রেলার, লোডার, বর্জ্য সরঞ্জাম): সর্বনিম্ন Sf ≥ 3.0 থেকে 3.5
• উচ্চ-ঝুঁকি / কর্মী উত্তোলন (এরিয়াল প্ল্যাটফর্ম, বুম ট্রাক, মোবাইল ক্রেন): সর্বনিম্ন Sf ≥ 3.5 থেকে 4.5

ভি. স্লেন্ডারনেস রেশিও এবং জনসনের সূত্রে রূপান্তর

অয়লারের সূত্রটি সম্পূর্ণরূপে স্থিতিস্থাপক বাঁক অনুমান করে এবং এটি শুধুমাত্র সরু কলামগুলির জন্য বৈধ যেখানে সরুতা অনুপাত λ কলাম ট্রানজিশন থ্রেশহোল্ড λc অতিক্রম করে।

                                                       λ = Le / rg = (K · L) / (dr / 4) = 4 K L / dr

যেখানে rg = √I/A = dr/4 হল gyration এর ব্যাসার্ধ।

সাধারণ 1045 বা 4140 ক্রোম স্টিলের জন্য, ট্রানজিশন থ্রেশহোল্ড λc ≈ 85 থেকে 105:

• যদি λ > λc (লং স্লেন্ডার রডস): অয়লারের সূত্র ব্যবহার করুন (স্থিতিস্থাপক অস্থিরতার দ্বারা ব্যর্থতা)।
• যদি λ ≤ λc (শর্ট-থেকে-মাঝারি রড): জনসনের প্যারাবোলিক ফর্মুলা বা স্ট্যান্ডার্ড ফলন শক্তি ব্যবহার করুন (সংকোচনশীল ফলন বা স্থিতিস্থাপক বকলিং দ্বারা ব্যর্থতা)।

VI. 4 সাধারণ OEM ইঞ্জিনিয়ারিং ওভারসাইট যা বাঁকানো রডের কারণ

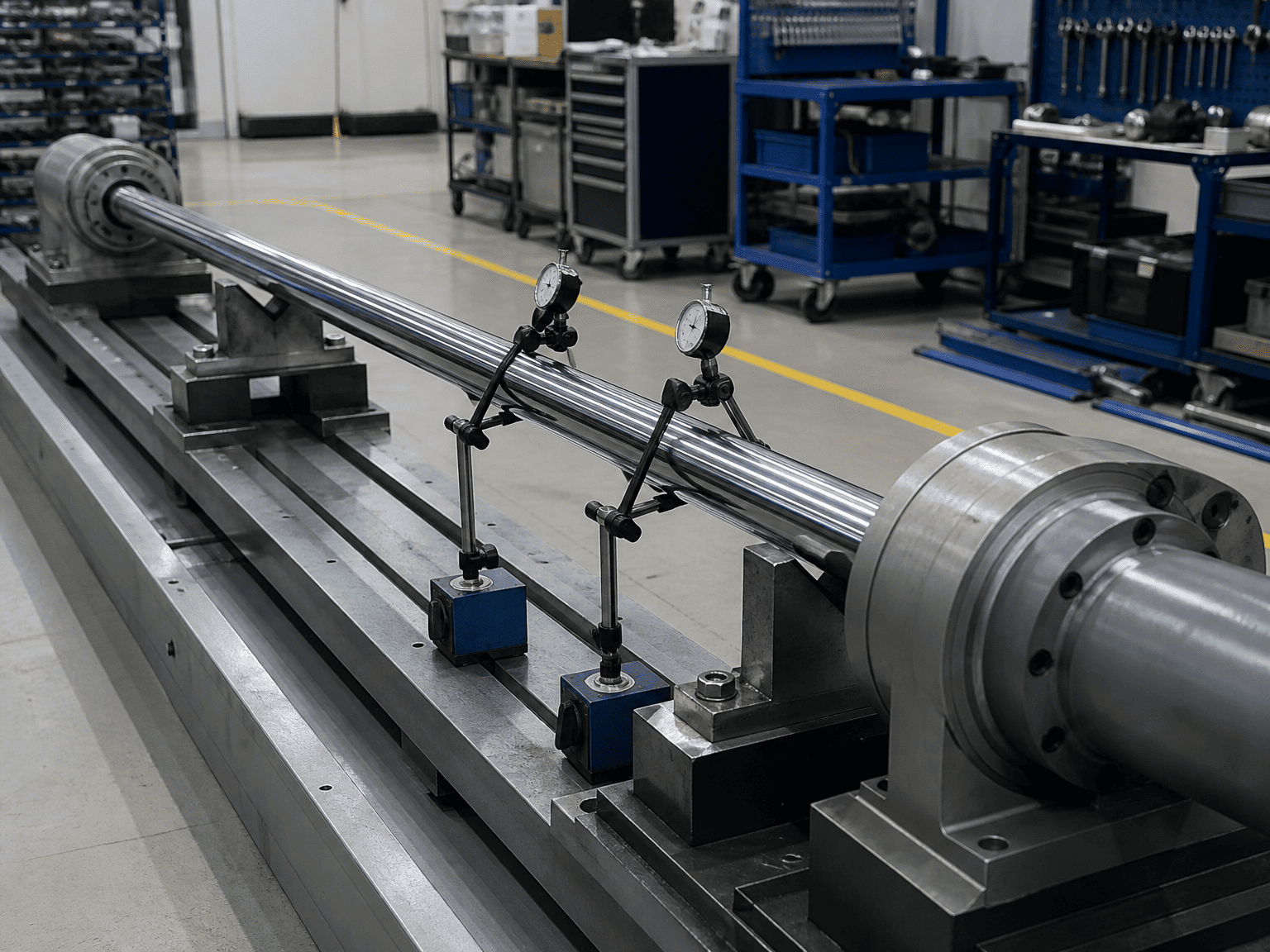

1. সম্পূর্ণ বর্ধিত দৈর্ঘ্যের পরিবর্তে প্রত্যাহারকৃত দৈর্ঘ্যে বাকলিং গণনা করা:সবচেয়ে ঝুঁকিপূর্ণ মুহূর্তটি ঘটে যখন রডটি 100% স্ট্রোকে থাকে যেখানে L তার সর্বোচ্চ।
2. মৃত ওজনের অধীনে অনুভূমিক স্যাগ উপেক্ষা করা:দীর্ঘ অনুভূমিক সিলিন্ডারে (> 2 মিটার স্ট্রোক), ভারী ক্রোম রডটি মাধ্যাকর্ষণে সামান্য ঝুলে যায়, এতে অন্তর্নির্মিত অদ্ভুত লোডিং তৈরি হয় যা বাকলিংকে ত্বরান্বিত করে।
3. ধরে নেওয়া পিন মাউন্টগুলি ঘর্ষণহীন থাকে:সময়ের সাথে সাথে, মরিচা ধরা বা অগ্রীসহীন পিভট পিনগুলি জব্দ করে, একটি পিভট মাউন্টকে একটি আংশিকভাবে লক করা, টর্ক-স্ট্রেসযুক্ত জয়েন্টে রূপান্তরিত করে যা নমন মুহূর্তগুলিকে প্ররোচিত করে।
4. পুনর্জন্ম সার্কিটগুলিকে অবহেলা করা:ডিফারেনশিয়াল/রিজেনারেশন সার্কিট ক্যাপ এবং রড উভয় দিকই সম্পূর্ণ পাম্পের চাপের উপর নির্ভর করে, কাঠামোগত মার্জিন হ্রাস করার সময় সম্পূর্ণ কলাম পুশ বল বজায় রাখে।

VII. HCIC এর সাথে লং-স্ট্রোক সিলিন্ডারের আকার দেওয়ার সময় কী পাঠাতে হবে

HCIC ইঞ্জিনিয়ারদের কাছ থেকে একটি সম্পূর্ণ বাকলিং যাচাইকরণ এবং FEA কলাম পর্যালোচনা পেতে, প্রদান করুন:

1. অপারেটিং সিলিন্ডার বোর, স্ট্রোক, এবং সর্বাধিক জলবাহী ত্রাণ চাপ
2. মেশিন মাউন্টিং জ্যামিতি এবং পিভট বন্ধনী অঙ্কন (কে-ফ্যাক্টর নিশ্চিত করতে)
3. মাউন্টিং ওরিয়েন্টেশন (অনুভূমিক, উল্লম্ব পুশিং আপ/ডাউন, বা কৌণিক চাপ)
4. বাহ্যিক গাইডিং সীমাবদ্ধতা (ফ্রি আনগাইডেড লোড বনাম নির্ভুল লিনিয়ার স্লাইড রেল)
5. ডিউটি ​​চক্র, অপারেটিং চক্রের গতি এবং পরিবেশগত অবস্থা

অষ্টম। হেভি-ডিউটি ​​ইঞ্জিনিয়ারিং এবং কাস্টম সিলিন্ডারের জন্য HCIC-এর সাথে অংশীদার

HCIC সার্টিফাইড হাইড্রোলিক ইঞ্জিনিয়ারিং, 3D CAD মডেলিং, এবং বিশ্বব্যাপী ভারী মোবাইল এবং শিল্প সরঞ্জামের জন্য কাস্টম সিলিন্ডার উত্পাদন প্রদান করে।
