একটি একক অভিনয় বায়ুসংক্রান্ত সিলিন্ডার শুধুমাত্র একটি একক দিকে খোঁচা বা কর্মশক্তি উত্পাদন করে। এটি একটি বিল্ট-ইন স্প্রিং, বা মাধ্যাকর্ষণ, ওজন, বা যান্ত্রিক গতির মতো বাহ্যিক শক্তি ব্যবহার করে পিস্টনটিকে তার প্রারম্ভিক স্থানে ফিরিয়ে আনতে।
এই সিলিন্ডারগুলিতে শুধুমাত্র একটি এয়ার ইনলেট পোর্ট রয়েছে, যা পিস্টনকে লক্ষ্য অবস্থানে ঠেলে চেম্বারে সংকুচিত বায়ু সরবরাহ করে।
একক অভিনয় বায়ুসংক্রান্ত সিলিন্ডারগুলি একমুখী কাজের জন্য তৈরি করা হয়, সাধারণ ব্যবহারের মধ্যে রয়েছে ক্ল্যাম্পিং, পার্ট পজিশনিং, মার্কিং, শর্ট স্ট্রোক মুভ এবং লাইট ডিউটি অ্যাসেম্বলি ওয়ার্ক।

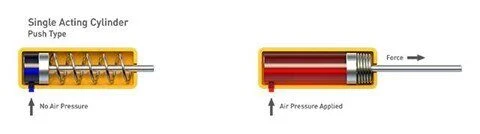

(1) বায়ুচাপের প্রয়োগ একটি থ্রাস্ট তৈরি করে, এইভাবে পিস্টনকে 'ধাক্কা দেয়':

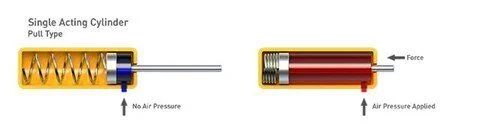

(2) বায়ুর চাপ প্রয়োগের ফলে একটি খোঁচা উৎপন্ন হয়, এইভাবে পিস্টনকে 'টানতে' হয়:
সহজ, সরল নির্মাণ
কমপ্যাক্ট, স্থান-দক্ষ বিল্ড
কন্ট্রোল ভালভ এবং এয়ার লাইন পাইপিংয়ের জন্য কম খরচ
অর্ধেক সংকুচিত বায়ু বনাম একই আকারের ডবল অ্যাক্টিং সিলিন্ডার ব্যবহার করে
স্প্রিং রিটার্ন সাইড পরিবেষ্টিত বাতাসের জন্য উন্মুক্ত, ধুলো এবং ধ্বংসাবশেষ ভিতরে প্রবেশ করতে দেয়, যা ভাঙ্গনের কারণ হয় এবং সিলিন্ডারের জীবনকালকে ছোট করে
সময়ের সাথে সাথে স্প্রিং পারফরম্যান্স দুর্বল হয়ে যায়, যা অস্থির স্ট্রোকের শেষ অবস্থানের দিকে পরিচালিত করে
বোরের ব্যাস এবং স্ট্রোকের দৈর্ঘ্য অভ্যন্তরীণ স্প্রিং আকার এবং শক্তি দ্বারা সীমিত
ঠেলাঠেলি শক্তিতে সামান্য হ্রাস, যেহেতু বসন্ত পিস্টনের সামনের গতিকে প্রতিরোধ করে

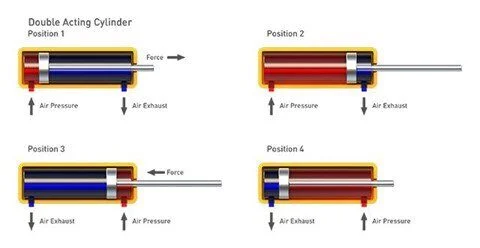

একটি ডবল অ্যাক্টিং নিউমেটিক সিলিন্ডার উভয় দিকেই বল তৈরি করে, পিস্টনটিকে বাইরের দিকে ঠেলে দেয় এবং এটিকে ভিতরের দিকে টেনে নেয়।
এই নকশাটি উভয় প্রান্তে একটি এয়ার পোর্টের সাথে আসে এবং পিস্টনকে সামনে পিছনে চালানোর জন্য দুটি বন্দরের মধ্যে উচ্চ-চাপের বায়ুকে সরিয়ে দেয়। শিল্প গেট এবং ড্যাম্পার খোলা এবং বন্ধ করার মতো দ্বিমুখী আন্দোলনের প্রয়োজনের কাজগুলির জন্য এটি অপরিহার্য।
ডাবল অ্যাক্টিং সিলিন্ডার হল সর্বাধিক ব্যবহৃত লিনিয়ার অ্যাকচুয়েটর, যা বায়ুসংক্রান্ত নিয়ন্ত্রণ ব্যবস্থায় প্রয়োগ করা সিলিন্ডারের প্রায় 95% জন্য দায়ী।
এগুলি হেভি-ডিউটি অপারেশন, লং স্ট্রোক এবং হাই-ফোর্সের জন্য সর্বোত্তম পছন্দ যা একক অভিনয় সিলিন্ডারগুলি সন্তুষ্ট করতে পারে না৷ ছোট ডবল অ্যাক্টিং মডেলগুলিও প্রসারিত এবং প্রত্যাহার উভয় স্ট্রোকের ক্ষেত্রে সুনির্দিষ্ট, নির্দিষ্ট শেষ অবস্থানের প্রয়োজনের জন্য কাজ করে৷
তারা কিভাবে কাজ করে তা এখানে:
- প্রায় সমস্ত ISO স্ট্যান্ডার্ড বায়ুসংক্রান্ত সিলিন্ডার ডবল অ্যাক্টিং ডিজাইন ব্যবহার করে
- একক অভিনয় মডেলের তুলনায় বোর আকার এবং স্ট্রোক দৈর্ঘ্যের বিস্তৃত পরিসর
- বেস ডবল অ্যাক্টিং ফ্রেমের জন্য প্রচুর কাস্টম পরিবর্তন
- মিড-স্ট্রোক পজিশনে পিস্টনকে স্থির রাখার জন্য কোনো অন্তর্নির্মিত লক নেই
- বায়ু সংকোচনযোগ্য, তাই খাওয়ানোর অ্যাপ্লিকেশনগুলির মসৃণ, অবিচলিত চলাচলের জন্য একটি হাইড্রোলিক স্লেভ সিলিন্ডার প্রয়োজন
- লং স্ট্রোক ইউনিটগুলি নমন বন্ধ করতে এবং অপারেশন মসৃণ রাখতে অতিরিক্ত পিস্টন রড সমর্থন প্রয়োজন
