কিভাবে শিখুনজলবাহী সিলিন্ডারকাজ করুন, মূল ডিজাইনগুলি অন্বেষণ করুন এবং আপনার সিস্টেমের জন্য সঠিক সমাধান খুঁজুন
হাইড্রোলিক সিলিন্ডার, যাকে ‘হাইড্রোলিক রাম’ও বলা হয়, চাপযুক্ত হাইড্রোলিক তরল, সাধারণত হাইড্রোলিক তেল থেকে শক্তি পায়। এগুলি একটি সিলিন্ডার ব্যারেল দিয়ে তৈরি, যার ভিতরে একটি পিস্টন রডের সাথে সংযুক্ত একটি পিস্টন সামনে পিছনে চলে। ব্যারেলটি উভয় প্রান্তে বন্ধ থাকে: এক প্রান্ত হল সিলিন্ডারের নীচে (ক্যাপের প্রান্ত হিসাবেও পরিচিত), এবং অন্যটি হল সিলিন্ডারের মাথা, যেখানে পিস্টন রড বেরিয়ে আসে। পিস্টনে স্লাইডিং রিং এবং সিল রয়েছে এবং এটি সিলিন্ডারের অভ্যন্তরটিকে দুটি চেম্বারে বিভক্ত করে - নীচে (ক্যাপ এন্ড) চেম্বার এবং পিস্টন রড সাইড (রড এন্ড) চেম্বার। রৈখিক কাজ এবং গতি তৈরি করতে পিস্টনের উপর হাইড্রোলিক চাপ কাজ করে।
ফ্ল্যাঞ্জ, ট্রুনিয়ন এবং/অথবা ক্লিভিসগুলি সিলিন্ডারের বডিতে সংযুক্ত থাকে। পিস্টন রডটিতে হাইড্রোলিক সিলিন্ডারকে যে বস্তু বা মেশিনের উপাদানটি ঠেলে দেয় তার সাথে সংযোগ করার জন্য মাউন্টিং অংশ রয়েছে।
একটি হাইড্রোলিক সিলিন্ডার হল অ্যাকচুয়েটর, বা 'মোটর', একটি হাইড্রোলিক সিস্টেমের অংশ - যাকে কখনও কখনও 'পেশী' বলা হয় - যা ভারী লোডগুলিকে উত্তোলন, কম করা, সরানো বা 'লক' করা সহজ করে তোলে। সিস্টেমের 'জেনারেটর' অংশটি হল হাইড্রোলিক পাম্প, যা পিস্টন রডটিকে উপরের দিকে সরানোর জন্য সিলিন্ডারের নীচের দিকে তেলের একটি নির্দিষ্ট বা নিয়ন্ত্রিত প্রবাহ পাঠায়। পিস্টন অন্য চেম্বারের জলবাহী তেলকে জলাধারে ঠেলে দেয়। যদি আমরা ধরে নিই পিস্টন রড চেম্বারে তেলের চাপ প্রায় শূন্য, পিস্টন রডের বল পিস্টন এলাকা (F=PA) দ্বারা গুণিত হাইড্রোলিক সিলিন্ডারের চাপের সমান।
পিস্টন রড সাইড চেম্বারে তেল পাম্প করা হলে পিস্টন নিচের দিকে চলে যায় এবং পিস্টন এলাকা থেকে হাইড্রোলিক তেল চাপ ছাড়াই জলাধারে প্রবাহিত হয়। পিস্টন রড এরিয়া চেম্বারের চাপ হল (টান ফোর্স) দ্বারা বিভক্ত (পিস্টন এরিয়া – পিস্টন রড এরিয়া)।
'হাইড্রোলিক জ্যাক' বা 'অ্যাকচুয়েটর' নামেও পরিচিত, হাইড্রোলিক সিলিন্ডারগুলি তরল শক্তিকে যান্ত্রিক শক্তিতে পরিণত করে। হাইড্রোলিক মোটরগুলির বিপরীতে, যা ঘূর্ণনশীল আন্দোলন তৈরি করে, হাইড্রোলিক সিলিন্ডারগুলি রৈখিক (অনুবাদমূলক) চলাচল করে — তাই তাদের "রৈখিক মোটর"ও বলা হয়।
উচ্চ চাপে ব্যবহৃত, হাইড্রোলিক সিলিন্ডারগুলি বড় শক্তি এবং সুনির্দিষ্ট আন্দোলন তৈরি করে। এ কারণেই এগুলি ইস্পাতের মতো শক্তিশালী উপাদান দিয়ে তৈরি, যা জড়িত বৃহৎ শক্তির কাছে দাঁড়াতে পারে।
শিল্পে ব্যবহৃত হাইড্রোলিক সিলিন্ডার নির্মাণের দুটি প্রধান প্রকার রয়েছে: টাই রড এবং ঢালাই বডি সিলিন্ডার। অন্যান্য সাধারণ সিলিন্ডার ডিজাইনের মধ্যে রয়েছে টেলিস্কোপিক, প্লাঞ্জার, ডিফারেনশিয়াল, রি-ফেজিং, একক-অভিনয় এবং ডাবল-অ্যাক্টিং হাইড্রোলিক সিলিন্ডার।
বেশিরভাগ জলবাহী সিলিন্ডার দ্বি-অভিনয় করে: চাপযুক্ত তেল পিস্টনের উভয় পাশে প্রয়োগ করা যেতে পারে যাতে উভয় দিকে চলাচল করতে পারে। একক-অভিনয় সিলিন্ডারগুলি কখনও কখনও ব্যবহৃত হয় যখন লোডের ওজন সিলিন্ডারটিকে তার বন্ধ অবস্থানে ফিরিয়ে আনতে ব্যবহৃত হয়।
হাইড্রোলিক সিলিন্ডার দুটি ভিন্ন বিন্দুর মধ্যে বল স্থানান্তর করার সময় নকশা এবং কাঠামোতে আরও নমনীয়তা প্রদান করে। বিভিন্ন আকারের সিলিন্ডারগুলি এমন একটি সিস্টেম তৈরি করা সম্ভব করে যা টানতে, ধাক্কা দিতে এবং ওজন তুলতে পারে। বাঁক এবং কোণগুলি সিস্টেম ডিজাইনে অন্তর্ভুক্ত করা যেতে পারে, যা স্থানের সীমাবদ্ধতা থাকলে দরকারী।
যাইহোক, হাইড্রোলিক সিলিন্ডার শুধুমাত্র রৈখিক ঠেলাঠেলি এবং টানার জন্য ব্যবহার করা উচিত। পিস্টন রড বা সিলিন্ডারে কোন নমন মুহূর্ত বা সাইড লোড স্থানান্তর করা উচিত নয়। এই কারণে, একটি সিলিন্ডার আদর্শভাবে একটি গোলাকার বল বিয়ারিং সহ একটি একক ক্লিভিস ব্যবহার করে সংযুক্ত করা উচিত। এটি সিলিন্ডারটিকে তার নিজের এবং যে লোডটি ঠেলে দিচ্ছে তার মধ্যে যেকোন ভুল বিন্যাসের জন্য সরাতে এবং সামঞ্জস্য করতে দেয়।
একটি হাইড্রোলিক সিলিন্ডারের মোট দৈর্ঘ্য হল স্ট্রোকের সমষ্টি, পিস্টনের পুরুত্ব, নীচে এবং মাথার পুরুত্ব এবং সংযোগগুলির দৈর্ঘ্য। প্রায়শই, এই দৈর্ঘ্য মেশিনে মাপসই হয় না। এই ধরনের ক্ষেত্রে, পিস্টন রডটি পিস্টন ব্যারেল হিসাবেও ব্যবহৃত হয় এবং একটি দ্বিতীয় পিস্টন রড যোগ করা হয়।
এগুলোকে টেলিস্কোপিক হাইড্রোলিক সিলিন্ডার বলা হয়। যদি একটি সাধারণ রড সিলিন্ডার একক স্তরের হয়, তাহলে টেলিস্কোপিক সিলিন্ডারগুলি 2, 3, 4, 5, বা এমনকি 6 স্তর সহ বহু-পর্যায়ের একক হয়। সাধারণভাবে, টেলিস্কোপিক হাইড্রোলিক সিলিন্ডারগুলি সাধারণ সিলিন্ডারের তুলনায় অনেক বেশি ব্যয়বহুল। বেশিরভাগ টেলিস্কোপিক সিলিন্ডার একক-অভিনয় (শুধুমাত্র ধাক্কা)। ডাবল-অ্যাক্টিং টেলিস্কোপিক সিলিন্ডারগুলি অবশ্যই বিশেষভাবে ডিজাইন এবং তৈরি করা উচিত। আপনি নীচের "কিভাবে সিলিন্ডারগুলি কাজ করে" বিভাগে আরও প্রযুক্তিগত তথ্য পেতে পারেন৷

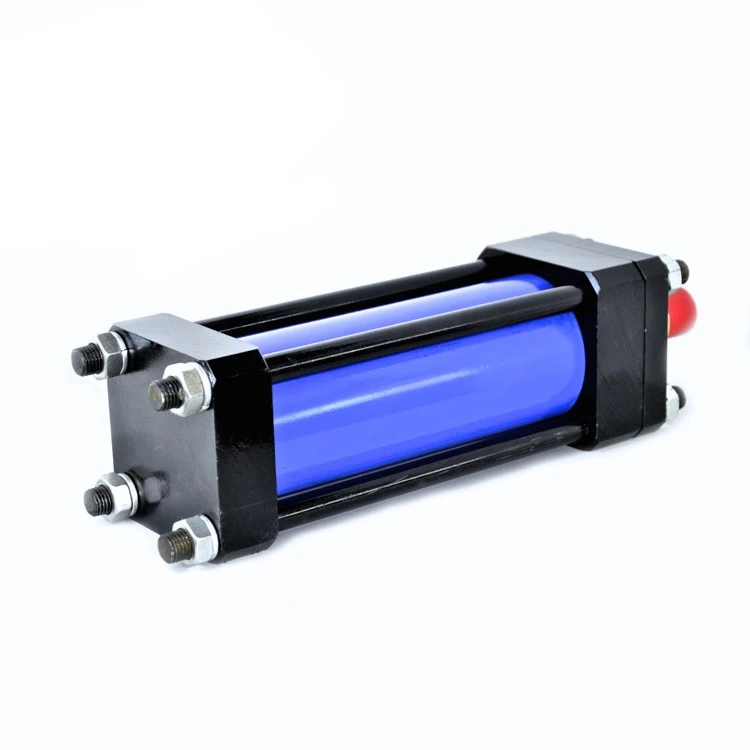

টাই রড স্টাইলের হাইড্রোলিক সিলিন্ডারগুলি সিলিন্ডার ব্যারেলের দুই প্রান্তের ক্যাপ ধরে রাখতে উচ্চ-শক্তির থ্রেডেড স্টিলের রড ব্যবহার করে। এই নির্মাণ পদ্ধতিটি সাধারণত শিল্প কারখানার অ্যাপ্লিকেশনগুলিতে দেখা যায়। ছোট বোর সিলিন্ডারে সাধারণত 4টি টাই রড থাকে, যখন বড় বোরের সিলিন্ডারে উৎপাদিত বিশাল শক্তির অধীনে শেষের ক্যাপগুলিকে জায়গায় রাখতে 16 বা 20টি টাই রডের প্রয়োজন হতে পারে।
ন্যাশনাল ফ্লুইড পাওয়ার অ্যাসোসিয়েশন (NFPA) হাইড্রোলিক টাই রড সিলিন্ডারের মাত্রা মানক করেছে। এর অর্থ হল বিভিন্ন নির্মাতার সিলিন্ডারগুলি একই মাউন্টিংগুলিতে বিনিময় করা যেতে পারে। টাই রড স্টাইলের সিলিন্ডার পরিষেবা এবং মেরামতের জন্য সম্পূর্ণ আলাদা করা যেতে পারে।
আপনার নির্দিষ্ট অ্যাপ্লিকেশন, প্রয়োজনীয়তা এবং অপারেটিং পরামিতিগুলি পূরণ করতে আমরা আপনাকে টাই রড হাইড্রোলিক সিলিন্ডার সহ স্ট্যান্ডার্ড এবং কাস্টম-তৈরি হাইড্রোলিক সিলিন্ডার সরবরাহ করতে পারি। শুধু আমাদের বেসপোক সিলিন্ডার ডিজাইন ফর্মটি পূরণ করুন, এবং আমাদের একজন হাইড্রোলিক ইঞ্জিনিয়ার দ্রুত আপনার কাছে ফিরে আসবে।

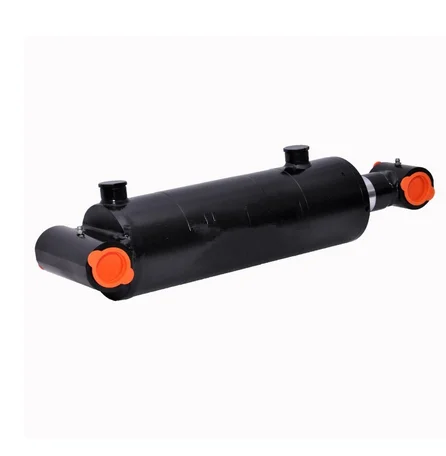

ঢালাই বডি হাইড্রোলিক সিলিন্ডারে টাই রড নেই। ব্যারেলটি সরাসরি শেষ ক্যাপগুলিতে ঝালাই করা হয়; বন্দরগুলি ব্যারেলে ঢালাই করা হয়; এবং সামনের রড গ্রন্থিটি সাধারণত সিলিন্ডার ব্যারেলের মধ্যে থ্রেড বা বোল্ট করা হয়। এটি পিস্টন রড সমাবেশ এবং রড সিলগুলিকে পরিষেবার জন্য সরানোর অনুমতি দেয়।
টাই রড স্টাইলের সিলিন্ডারের তুলনায় ঢালাই করা বডি সিলিন্ডারের বেশ কিছু সুবিধা রয়েছে: তাদের বডি সংকীর্ণ এবং প্রায়শই একটি ছোট সামগ্রিক দৈর্ঘ্য থাকে, যা মেশিনের আঁটসাঁট জায়গায় আরও ভালভাবে ফিট করে। ঢালাই করা সিলিন্ডারগুলি উচ্চ চাপ এবং দীর্ঘ স্ট্রোকের কারণে টাই রড প্রসারিত হওয়ার কারণে ব্যর্থ হয় না। ঝালাই নকশা কাস্টমাইজেশন সহজ করে তোলে. বিশেষ বৈশিষ্ট্যগুলি - যেমন বিশেষ পোর্ট, কাস্টম মাউন্ট এবং ভালভ ম্যানিফোল্ডগুলি - সহজেই সিলিন্ডার বডিতে যোগ করা যেতে পারে। ঢালাই করা সিলিন্ডারের মসৃণ বাইরের অংশটি মাল্টি-স্টেজ টেলিস্কোপিক সিলিন্ডার ডিজাইন করাও সম্ভব করে তোলে।
ঢালাই বডি হাইড্রোলিক সিলিন্ডারগুলি মোবাইল হাইড্রোলিক সরঞ্জামের বাজারে ব্যাপকভাবে ব্যবহৃত হয়, যেমন নির্মাণ সরঞ্জাম (খননকারী এবং বুলডোজার সহ) এবং উপাদান হ্যান্ডলিং সরঞ্জাম (ফর্ক লিফট ট্রাক এবং টেল লিফট গেট)। এগুলি ভারী শিল্পেও ব্যবহৃত হয়, যেমন ক্রেন, তেলের রিগ এবং মাটির উপরে খনিতে বড় অফ-রোড যানবাহন।
