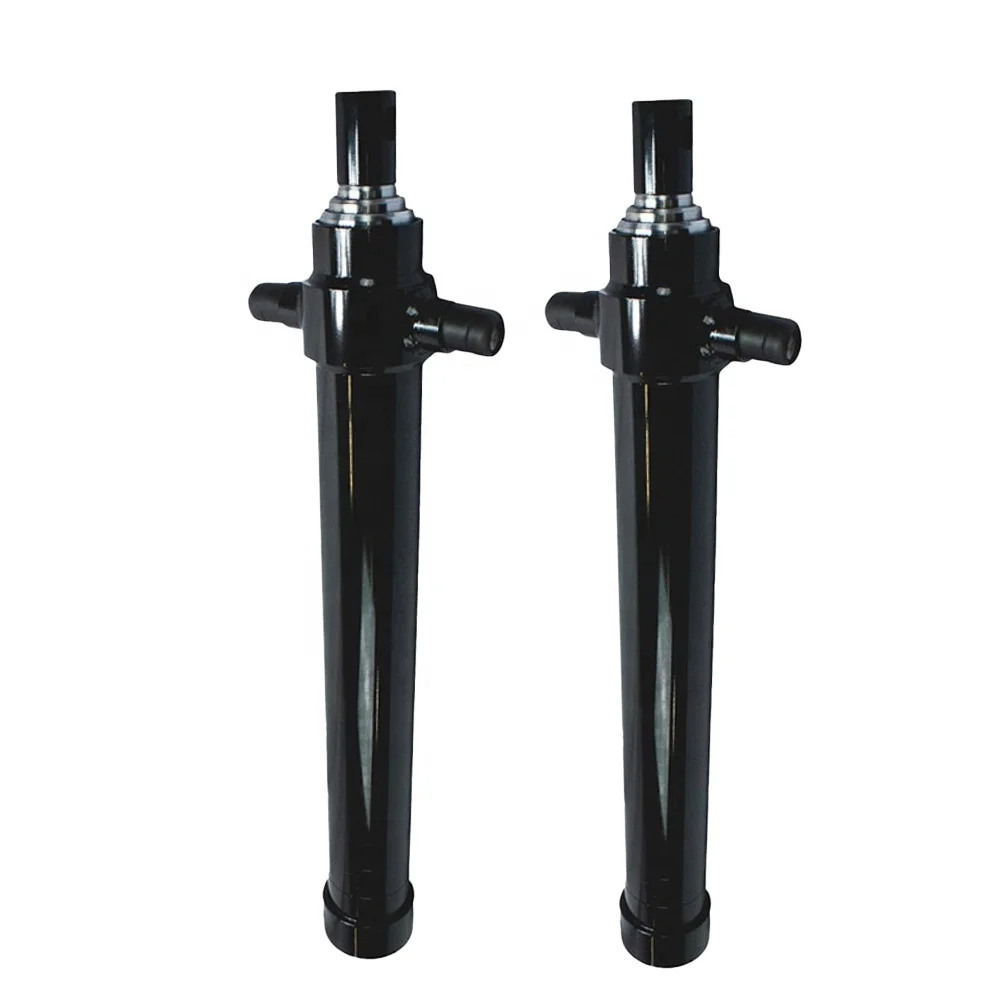

3TG-E90x1199 হল একটি তিন-স্তরের আন্ডারবডি টেলিস্কোপিক হাইড্রোলিক সিলিন্ডার যার একটি 1,199 মিমি স্ট্রোক, 220 বার সর্বাধিক কাজের চাপ এবং 5-14 টন ক্যাটালগ টিপিং রেঞ্জ।
Number of stages:
3 পর্যায়েWorking volume:
6.2LMaximum working pressure:
220 বার3TG-E90x1199 হল একটি তিন-স্তরের আন্ডারবডি টেলিস্কোপিক হাইড্রোলিক সিলিন্ডার HCIC-2026 ক্যাটালগে তালিকাভুক্ত৷ এর কমপ্যাক্ট আন্ডারবডি লেআউট টিপিং-সিস্টেম অ্যাপ্লিকেশনের জন্য তৈরি যেখানে সিলিন্ডারকে অবশ্যই একটি দীর্ঘ স্ট্রোক প্রদান করতে হবে যখন বডি এবং চ্যাসিসের নীচের জায়গার মধ্যে থাকবে।
ক্যাটালগ একটি 1,199 মিমি স্ট্রোক, 35 কেজি ভর, 6.2 লি ওয়ার্কিং ভলিউম এবং 220 বারের সর্বাধিক কাজের চাপ তালিকাভুক্ত করে। এটি একটি 5-14 টন টিপিং-ক্ষমতা পরিসীমা এবং প্রধান L/A/B/C/D/E ইনস্টলেশন মাত্রা দেয়। এই মানগুলি একটি প্রাথমিক ফিটমেন্ট আলোচনা সমর্থন করে; তারা একটি সম্পূর্ণ ট্রেলার গণনা প্রতিস্থাপন না.
| প্যারামিটার | ক্যাটালগ মান |
|---|---|
| মডেল | 3TG-E90x1199 |
| পর্যায় সংখ্যা | 3 |
| স্ট্রোক | 1,199 মিমি |
| ভর | 35 কেজি |
| কাজের ভলিউম | 6.2 এল |
| সর্বাধিক কাজের চাপ |
220 বার |
| ক্যাটালগ টিপিং-ক্ষমতা পরিসীমা | 5-14 টন |
| মাত্রা এল | 598 মিমি |
| মাত্রা A | 160 মিমি |
| মাত্রা বি | 438 মিমি |
| মাত্রা C | 108 মিমি |
| মাত্রা ডি | 92 মিমি |
| মাত্রা ই | 58 মিমি |
উপরের স্পেসিফিকেশন মানগুলি সরবরাহ করা HCIC-2026 ক্যাটালগে আন্ডারবডি টেলিস্কোপিক সিলিন্ডার টেবিল থেকে প্রতিলিপি করা হয়েছে। ক্যাটালগের 5-14 টন চিত্রটি একটি অ্যাপ্লিকেশন পরিসীমা, প্রতিটি ডাম্প ট্রেলারের জন্য একটি সর্বজনীন পেলোড অনুমোদন নয়।
তিন-পর্যায়ের আন্ডারবডি নির্মাণ
3TG-E90x1199 তিনটি টেলিস্কোপিক পর্যায় ব্যবহার করে। প্রত্যাহার করা হলে, নেস্টেড পর্যায়গুলি সিলিন্ডার প্যাকেজটিকে আন্ডারবডি ইনস্টলেশন এলাকার মধ্যে রাখতে সাহায্য করে। বর্ধিতকরণের সময়, ধাপগুলি একটি টিপিং চক্রের জন্য প্রয়োজনীয় নড়াচড়া প্রদান করে যাতে বদ্ধ অবস্থানে পূর্ণ কাজের দৈর্ঘ্যের প্রয়োজন না হয়।
স্টেজ বিন্যাসের মানে হল যে সিলিন্ডারের বল এবং গতি এক্সটেনশনের সময় পরিবর্তিত হতে পারে। বিভিন্ন পর্যায় সক্রিয় হওয়ার সাথে সাথে কার্যকর এলাকা পরিবর্তিত হয়, তাই নির্বাচনের লোড, কব্জা জ্যামিতি, টিপিং কোণ, পাম্প প্রবাহ এবং ভালভ সেটিংস একসাথে বিবেচনা করা উচিত।
আন্ডারবডি ইনস্টলেশন সিলিন্ডারের বন্ধ দৈর্ঘ্যের চেয়ে বেশি দ্বারা পরিচালিত হয়। ক্রেতার ক্রেডল বা সমর্থন ব্যবস্থা, পিন সারিবদ্ধকরণ, চেসিস ক্লিয়ারেন্স এবং সিলিন্ডারের পথ পরীক্ষা করা উচিত কারণ বডিটি বন্ধ থেকে টিপযুক্ত অবস্থানে চলে যায়।
ক্যাটালগে L-কে 598 মিমি এবং A থেকে E এর মাত্রা যথাক্রমে 160, 438, 108, 92 এবং 58 মিমি হিসাবে তালিকাভুক্ত করা হয়েছে। এই পরিমাপ গ্রাহকের ফ্রেম অঙ্কন এবং মাউন্ট বিন্যাস সঙ্গে তুলনা করা উচিত. বন্ধনী বিকৃতি দ্বারা অবস্থানে বাধ্য না করে মাউন্টিং ডিজাইনের মাধ্যমে সিলিন্ডারটি সারিবদ্ধ করা উচিত।

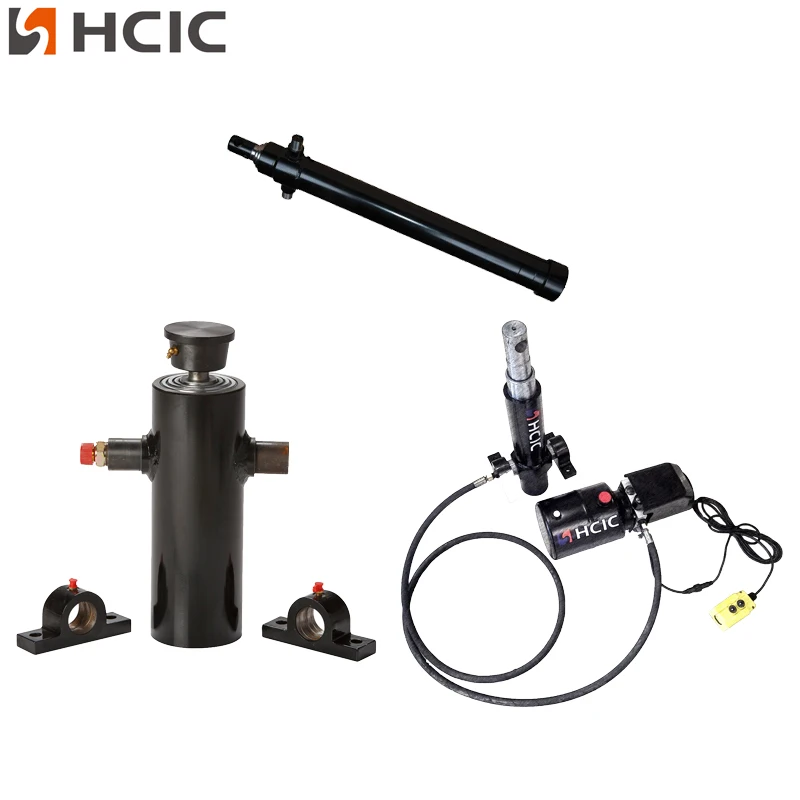

এইচসিআইসি-এর ক্যাটালগ আন্ডারবডি সিলিন্ডার লাইনের জন্য আনুষাঙ্গিক এবং সমর্থন বিকল্পগুলিও দেখায়, যার মধ্যে রড-আই বা বল-স্টাইল সংযোগের উল্লেখ এবং একটি সিলিন্ডার সমর্থন ক্রেডেল রয়েছে। একটি 3TG-E90x1199 প্রকল্পের জন্য সঠিক সংযোগ এবং সমর্থন ব্যবস্থা একটি সাধারণ ক্যাটালগ চিত্র থেকে অনুমান না করে বর্তমান অঙ্কন থেকে নিশ্চিত করা উচিত।
3TG-E90x1199 সর্বাধিক 220 বার কাজের চাপ সহ তালিকাভুক্ত করা হয়েছে। এই মান অবশ্যই পাম্প, রিলিফ-ভালভ সেটিং, হাইড্রোলিক লাইন, তেল পরিচ্ছন্নতা, মাউন্টিং স্ট্রাকচার এবং সম্পূর্ণ টিপিং লোডের পাশাপাশি পর্যালোচনা করতে হবে।
ক্যাটালগ একটি 5-14 টন টিপিং-ক্ষমতা পরিসীমা তালিকাভুক্ত করে। এই পরিসরটিকে একটি ক্যাটালগ অ্যাপ্লিকেশন রেফারেন্স হিসাবে বিবেচনা করা উচিত। প্রকৃত উপযুক্ততা নির্ভর করে ট্রেলারের বডি, লোড ডিস্ট্রিবিউশন, কব্জা অবস্থান, টিপিং অ্যাঙ্গেল, চেসিসের শক্তি, জলবাহী প্রবাহ এবং অপারেটিং অবস্থার উপর।
মাউন্টিং জ্যামিতি বা সিস্টেমের চাপ ভুল হলে সঠিক বোর বা স্ট্রোক সহ একটি সিলিন্ডার এখনও অনুপযুক্ত হতে পারে। তাই সিলিন্ডার অর্ডার করার আগে সম্পূর্ণ আবেদন পর্যালোচনা সম্পন্ন করা উচিত।
3TG-E90x1199 ডাম্প-ট্রেলার এবং আন্ডারবডি টিপিং-সিস্টেম প্রকল্পগুলির সাথে প্রাসঙ্গিক যেগুলির জন্য একটি 1,199 মিমি স্ট্রোকের সাথে একটি তিন-পর্যায়ের সিলিন্ডার প্রয়োজন৷ উপলব্ধ স্থান এবং সিস্টেমের প্রয়োজনীয়তাগুলি ক্যাটালগ ডেটার সাথে মেলে তখন এটি OEM বিল্ড, প্রতিস্থাপনের কাজ এবং ট্রেলার পুনরায় ডিজাইনের জন্য বিবেচনা করা যেতে পারে।
সরবরাহ করা HCIC ক্যাটালগ দুটি থেকে ছয় ধাপের কনফিগারেশন সহ একটি আন্ডারবডি সিলিন্ডার লাইন বর্ণনা করে, কিন্তু এই নিবন্ধটি শুধুমাত্র 3TG-E90x1199 মডেলের উপর ফোকাস করে। অন্য মডেলগুলি আলাদা ইঞ্জিনিয়ারিং পর্যালোচনা ছাড়া এর মাত্রা বা অপারেটিং ডেটার বিকল্প হিসাবে ব্যবহার করা উচিত নয়।
একটি 3TG-E90x1199 উদ্ধৃতি বা প্রতিস্থাপন মূল্যায়নের জন্য, পাঠান:
- ট্রেলারের ধরন এবং শরীরের মাত্রা
- প্রয়োজনীয় স্ট্রোক এবং বন্ধ ইনস্টলেশন স্থান
- চ্যাসিস, ক্রেডল এবং বন্ধনী অঙ্কন
- পিন বা বল সংযোগ বিবরণ
- পাম্প চাপ এবং প্রবাহ তথ্য
- পায়ের পাতার মোজাবিশেষ এবং পোর্ট ব্যবস্থা
- টিপিং কোণ এবং লোড বিতরণ
- বর্তমান সিলিন্ডার এবং মাউন্টিং এলাকার ছবি
- প্রয়োজনীয় পরিমাণ এবং প্রতিস্থাপন অবস্থা
এই বিবরণগুলি একটি বৃহত্তর বন্ধনী, প্রান্তিককরণ বা হাইড্রোলিক-সিস্টেম সমস্যা থেকে একটি সিলিন্ডার প্রতিস্থাপনকে আলাদা করতে সাহায্য করে।
3TG-E90x1199 হল একটি সংজ্ঞায়িত তিন-স্তরের আন্ডারবডি টেলিস্কোপিক হাইড্রোলিক সিলিন্ডার যার একটি 1,199 মিমি স্ট্রোক, 220 বার সর্বাধিক কাজের চাপ, 6.2 L কাজের পরিমাণ এবং একটি 5-14 টন ক্যাটালগ টিপিং পরিসীমা। এর 598 মিমি এল মাত্রা এবং তালিকাভুক্ত A-E পরিমাপ ইনস্টলেশন পরিকল্পনার জন্য একটি ব্যবহারিক সূচনা পয়েন্ট প্রদান করে।
চূড়ান্ত নির্বাচন সম্পূর্ণ ট্রেলার সিস্টেমের উপর ভিত্তি করে হওয়া উচিত, শুধুমাত্র স্ট্রোক বা চাপের উপর নয়। কেনার আগে একটি প্রকল্প-নির্দিষ্ট পর্যালোচনার জন্য আন্ডারবডি অঙ্কন এবং হাইড্রোলিক ডেটা HCIC-তে পাঠান।
HCIC যানবাহন এবং শিল্প অ্যাপ্লিকেশনের জন্য হাইড্রোলিক সিলিন্ডার এবং পাওয়ার ইউনিটগুলি তৈরি করে এবং তৈরি করে। একটি 3TG-E90x1199 প্রকল্পের জন্য, HCIC একটি OEM বা প্রতিস্থাপন অনুসন্ধানের জন্য অঙ্কন, পরিমাপ করা মাত্রা এবং হাইড্রোলিক প্রয়োজনীয়তা পর্যালোচনা করতে পারে।
একটি 3TG-E90x1199 পর্যালোচনার অনুরোধ করুন:
