পণ্যের বর্ণনা

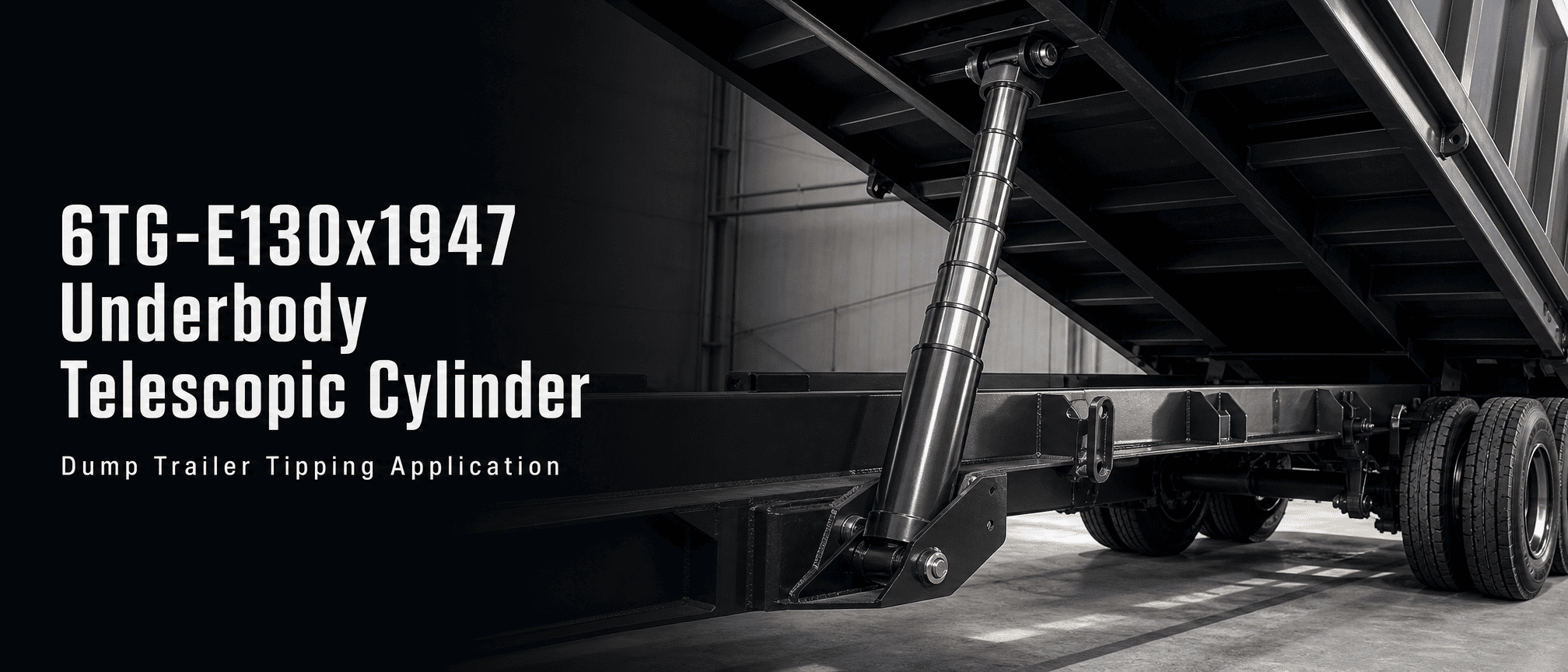

6TG-E130x1947 হল ডাম্প ট্রেলারের জন্য একটি ছয়-পর্যায়ের আন্ডারবডি টেলিস্কোপিক হাইড্রোলিক সিলিন্ডার। এটির একটি 1,947 মিমি স্ট্রোক, একটি তালিকাভুক্ত কাজের পরিমাণ 14 এল, সর্বোচ্চ 180 বার কাজের চাপ এবং 11-18 টন টিপিং ক্ষমতা পরিসীমা রয়েছে। এর ক্যাটালগ মাত্রার মধ্যে রয়েছে A 543 mm, B 216 mm, C 327 mm, D 132 mm এবং E 92 mm, তালিকাভুক্ত ভর 53 kg।

সিলিন্ডারটি সাইড-ডাম্প এবং থ্রি-ওয়ে ডাম্প ট্রেলার অ্যাপ্লিকেশন সহ লাইট-ডিউটি ডাম্প সরঞ্জামের জন্য HCIC-এর আন্ডারবডি রেঞ্জের অন্তর্গত। চূড়ান্ত ইনস্টলেশন এখনও ট্রেলার ফ্রেম, কব্জা জ্যামিতি, লোড পাথ, তেল সার্কিট এবং উপলব্ধ মাউন্ট স্থান বিরুদ্ধে পরীক্ষা করা আবশ্যক.

telescopic hydraulic cylinders

I. 6TG-E130x1947 কি করার জন্য ডিজাইন করা হয়েছে

একটি আন্ডারবডি টেলিস্কোপিক সিলিন্ডার একটি দীর্ঘ কর্মক্ষম স্ট্রোক তৈরি করতে বেশ কয়েকটি নেস্টেড পর্যায় ব্যবহার করে যখন প্রত্যাহার করা প্যাকেজটিকে একটি দীর্ঘ সিলিন্ডারের চেয়ে ছোট রাখে। এই লেআউটটি উপযোগী যেখানে সিলিন্ডারটি অবশ্যই একটি ডাম্প বডির নীচে ফিট করতে হবে এবং এখনও টিপিংয়ের জন্য যথেষ্ট নড়াচড়া সরবরাহ করতে হবে।

6TG-E130x1947 আন্ডারবডি টেলিস্কোপিক হাইড্রোলিক সিলিন্ডার ছয়টি ধাপ ব্যবহার করে। হাইড্রোলিক তেল সিলিন্ডারে প্রবেশ করার সাথে সাথে, ধাপগুলি উত্তোলন আন্দোলন তৈরি করতে ক্রমানুসারে প্রসারিত হয়। প্রত্যাহার করার সময়, পর্যায়গুলি নেস্টেড সমাবেশে ফিরে আসে। প্রকৃত ক্রম এবং লোড আচরণ সিলিন্ডারের নকশা, তেল সরবরাহ, মাউন্টিং জ্যামিতি এবং ট্রেলারের কাঠামোর উপর নির্ভর করে।

এটি শুধুমাত্র স্ট্রোকের দৈর্ঘ্যের উপর ভিত্তি করে একটি সর্বজনীন প্রতিস্থাপন নয়। প্রতিস্থাপনের আগে বন্ধ ইনস্টলেশনের মাত্রা, পিন বা চোখের বিন্যাস, টিপিং কোণ, শরীরের ওজন এবং চেসিস মাউন্টিং পয়েন্টগুলি অবশ্যই পরীক্ষা করা উচিত।

২. 6TG-E130x1947 এর জন্য ক্যাটালগ স্পেসিফিকেশন

telescopic hydraulic cylinders

আইটেম	ক্যাটালগ স্পেসিফিকেশন
মডেল	6TG-E130x1947
পণ্যের ধরন	আন্ডারবডি টেলিস্কোপিক হাইড্রোলিক সিলিন্ডার
পর্যায় সংখ্যা	6
স্ট্রোক	1,947 মিমি
তালিকাভুক্ত এক্সটেনশন চিত্র	53
কাজের ভলিউম	14 এল
ভর	53 কেজি
সর্বাধিক কাজের চাপ	180 বার
টিপিং ক্ষমতা পরিসীমা	11-18 টন
মাত্রা A	543 মিমি
মাত্রা বি	216 মিমি
মাত্রা C	327 মিমি
মাত্রা ডি	132 মিমি
মাত্রা ই	92 মিমি

ক্যাটালগটি বল এবং চোখের সংস্করণ, মাউন্টিং বন্ধনী এবং সমর্থন এবং বেশ কয়েকটি পোর্ট বিকল্প সহ আন্ডারবডি পরিসীমা তালিকাভুক্ত করে। একটি উদ্ধৃতির জন্য সঠিক সংযোগ এবং মাউন্টিং কনফিগারেশন প্রয়োজনীয় অঙ্কন এবং ট্রেলার বিন্যাসের বিপরীতে নিশ্চিত করা উচিত।

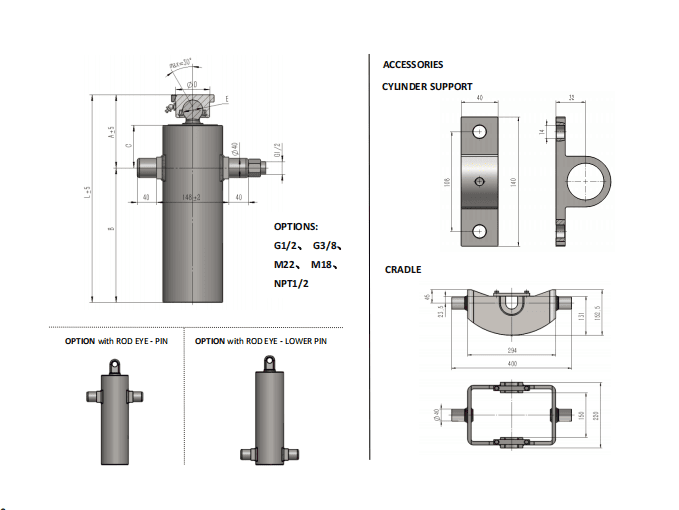

III. প্রধান মাত্রা বোঝা

ক্যাটালগ পণ্য ডেটাতে E এর মাধ্যমে A-এর মাত্রা চিহ্নিত করে। এই মাত্রাগুলি ইনস্টলেশন রেফারেন্স, বিনিময়যোগ্য মান নয়। একটি প্রতিস্থাপন সিলিন্ডার অবশ্যই প্রকৃত পিন-সেন্টার, বন্ধনী, ক্লিয়ারেন্স এবং ট্রেলারের বডি জ্যামিতির সাথে মেলে।

একটি ব্যবহারিক পর্যালোচনা তুলনা করা উচিত:

- প্রত্যাহার করা হলে ডাম্প বডির নিচে উপলব্ধ স্থান

- সিলিন্ডারের কাজের অবস্থান এবং এক্সটেনশন পাথ

- উভয় প্রান্তে পিন বা চোখের প্রান্তিককরণ

- চ্যাসিস, বডি, অ্যাক্সেল, পায়ের পাতার মোজাবিশেষ এবং অন্যান্য উপাদান থেকে ক্লিয়ারেন্স

- প্রয়োজনীয় টিপিং কোণ এবং বিন্দু যেখানে সিলিন্ডার সম্পূর্ণ এক্সটেনশনে পৌঁছায়

- শরীরের কব্জা অবস্থান এবং লোড স্থানান্তরের দিক

1,947 মিমি স্ট্রোক ফিট শুধুমাত্র একটি অংশ. একই স্ট্রোক সহ একটি সিলিন্ডার এখনও অনুপযুক্ত হতে পারে যদি এর বন্ধ দৈর্ঘ্য, মাউন্টিং উচ্চতা বা সংযোগের জ্যামিতি ভিন্ন হয়।

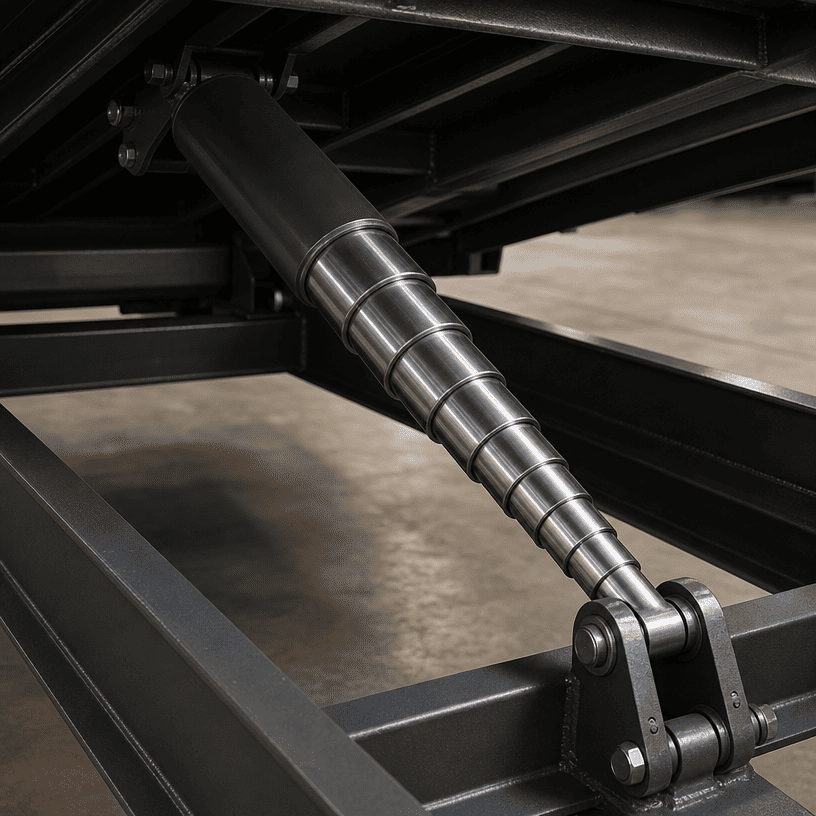

IV ছয়-পর্যায়ের টেলিস্কোপিক নির্মাণ

ছয়-পর্যায়ের নির্মাণ 6TG-E130x1947 কে একটি কমপ্যাক্ট আন্ডারবডি বিন্যাস থেকে একটি দীর্ঘ স্ট্রোক প্রদান করতে দেয়। নেস্টেড ব্যারেল বিভাগগুলি এক্সটেনশন টাস্ক ভাগ করে, তাই প্রতিটি পর্যায় এবং এর সিলিং ইন্টারফেস অবশ্যই সঠিক ক্রমে কাজ করবে।

telescopic hydraulic cylinder

টেলিস্কোপিক সিলিন্ডারগুলির সারিবদ্ধকরণের দিকেও সতর্ক মনোযোগ প্রয়োজন। মাউন্টিং বন্ধনীগুলি একটি বিকৃত ফ্রেমের দ্বারা সৃষ্ট পার্শ্ব লোডগুলি বহন করতে পর্যায়গুলিকে বাধ্য না করে সিলিন্ডারটিকে তার অভিপ্রেত পথের মাধ্যমে গাইড করতে হবে। সিলিন্ডার একটি বল-উৎপাদনকারী উপাদান; এটি একটি কব্জা বা চ্যাসি প্রান্তিককরণ সমস্যা সংশোধন করতে ব্যবহার করা উচিত নয়।

ক্যাটালগ বন্ধনী এবং সমর্থন সহ উপলব্ধ আন্ডারবডি পরিসীমা বর্ণনা করে। একটি OEM ইনস্টলেশনের জন্য, বন্ধনী নকশা, পিন সারিবদ্ধকরণ এবং ক্র্যাডল বিন্যাস সিলিন্ডারের সাথে একসাথে পর্যালোচনা করা উচিত নয় বরং আলাদা চিন্তাভাবনা হিসাবে বিবেচনা করা উচিত।

V. চাপ, ক্ষমতা এবং আবেদনের সীমা

ক্যাটালগ 6TG-E130x1947-এর জন্য সর্বোচ্চ 180 বার কাজের চাপ এবং 11-18 টন টিপিং ক্ষমতা পরিসীমা তালিকাভুক্ত করে। এই পরিসংখ্যানগুলি অবশ্যই প্রয়োজনীয় সরঞ্জাম কনফিগারেশনের মধ্যে পড়তে হবে। তারা একটি সম্পূর্ণ ট্রেলারের পেলোড রেটিং স্থাপন করে না।

প্রকৃত টিপিং কর্মক্ষমতা শরীরের ওজন, পেলোড বিতরণ, কব্জা ঘর্ষণ, সিলিন্ডার কোণ, মাউন্টিং অবস্থান, জলবাহী প্রবাহ, চাপ হ্রাস এবং কাঠামোগত শক্তির উপর নির্ভর করে। ট্রেলার প্রস্তুতকারক সম্পূর্ণ লোড পাথ এবং নিরাপদ অপারেটিং অবস্থার পরীক্ষা করার জন্য দায়ী থাকে।

180 বার চিত্রটি পাম্প, ভালভ, পায়ের পাতার মোজাবিশেষ, জিনিসপত্র এবং মাউন্টিং হার্ডওয়্যারের সাথে মিলিত হওয়া উচিত। একটি সিস্টেম তার সর্বনিম্ন-রেটেড উপাদানের অনুমোদিত রেটিং এর উপরে পরিচালিত হওয়া উচিত নয়।

VI. ক্যাটালগ থেকে সিলিং এবং সারফেস তথ্য

HCIC-এর আন্ডারবডি সিলিন্ডারের বিবরণে বলা হয়েছে যে এই পরিসরে ব্যবহৃত সীলগুলি স্থায়ী বিকৃতি এবং পরিধান প্রতিরোধ করার উদ্দেশ্যে এবং -40°C থেকে +100°C তাপমাত্রার সীমার মধ্যে কাজ করার উদ্দেশ্যে। ক্যাটালগে আরও বলা হয়েছে যে ধাপগুলি হার্ড ক্রোমিং ব্যবহার করে এবং সাধারণ আন্ডারবডি বৈশিষ্ট্যের বিবরণে পরিসীমাটি সর্বাধিক 200 বার কাজের চাপের জন্য ডিজাইন করা হয়েছে।

নির্দিষ্ট 6TG-E130x1947 টেবিল সারির জন্য, তালিকাভুক্ত সর্বাধিক কাজের চাপ হল 180 বার। মডেল-নির্দিষ্ট সারণী মান এই পণ্য নিবন্ধ এবং উদ্ধৃতি জন্য ব্যবহার করা উচিত. মডেলের তালিকাভুক্ত মান প্রতিস্থাপন করতে বিস্তৃত পরিসরের বিবৃতি ব্যবহার করা উচিত নয়।

ক্যাটালগ 6TG-E130x1947 ডাম্প সরঞ্জামের জন্য একটি আন্ডারবডি পণ্য হিসাবে উপস্থাপন করে। এটি এই নির্দিষ্ট মডেলের জন্য একটি সম্পূর্ণ সীল যৌগ, পৃষ্ঠ-বেধ, চক্র-জীবন বা বিশদ রক্ষণাবেক্ষণ ব্যবধান প্রদান করে না। অপারেটিং মাধ্যম, জলবায়ু এবং দায়িত্ব চক্র পরিচিত হলে সেই বিবরণগুলি নিশ্চিত করা উচিত।

VII. অর্ডার করার আগে ইনস্টলেশন চেক

6TG-E130x1947 প্রতিস্থাপন বা নির্দিষ্ট করা একজন ক্রেতাকে নিম্নলিখিত তথ্য প্রস্তুত করা উচিত:

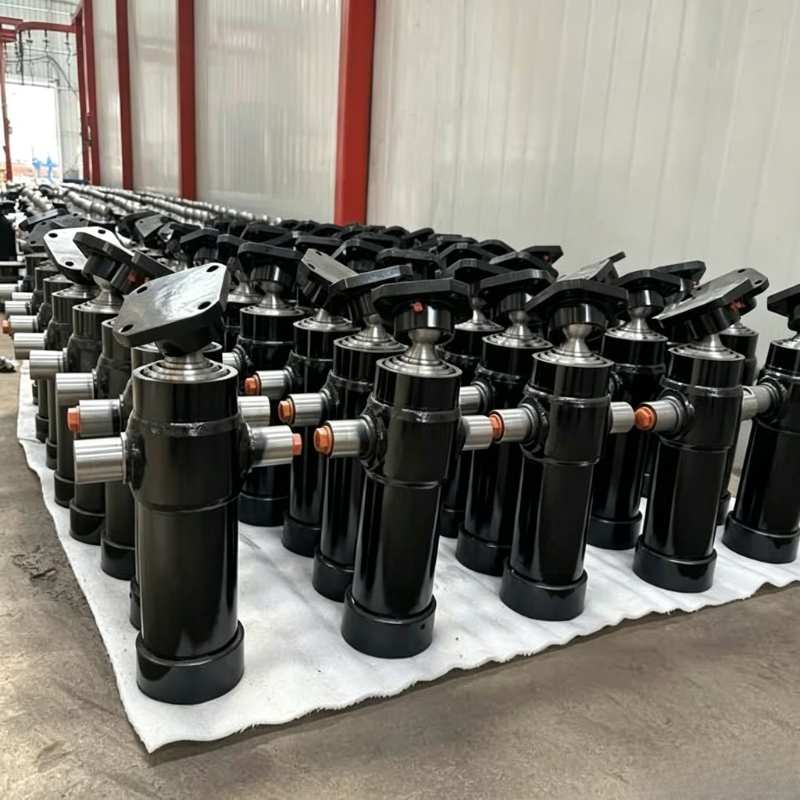

small trailer hydraulic cylinders

1. বর্তমান সিলিন্ডার মডেল এবং সনাক্তকরণ প্লেট, যদি উপলব্ধ থাকে

2. প্রত্যাহার করা এবং বর্ধিত অবস্থানে পিন-সেন্টার বা চোখের কেন্দ্রের মাত্রা

3. প্রয়োজনীয় স্ট্রোক এবং টিপিং কোণ

4. ডাম্প শরীরের দৈর্ঘ্য, খালি ওজন এবং উদ্দেশ্য পেলোড পরিসীমা

5. কবজা অবস্থান এবং মাউন্ট বন্ধনী অঙ্কন

6. পাম্প প্রবাহ, সিস্টেম চাপ এবং ভালভ টাইপ

7. পায়ের পাতার মোজাবিশেষ সংযোগ এবং পোর্ট প্রয়োজনীয়তা

8. শরীরের নীচে এবং চ্যাসিসের চারপাশে উপলব্ধ স্থান

9. অপারেটিং তাপমাত্রা এবং জল, ধুলো বা রাস্তার দূষণের প্রত্যাশিত এক্সপোজার

10. বন্ধনী, সমর্থন, দোলনা বা একটি সম্পূর্ণ ইনস্টলেশন কিট প্রয়োজন কিনা

পরিষ্কার ইনস্টলেশন তথ্য সঠিক স্ট্রোক আছে কিন্তু নিরাপদে ট্রেলারে লাগানো যাবে না এমন একটি সিলিন্ডার পাওয়ার ঝুঁকি কমায়৷

অষ্টম। অ্যাপ্লিকেশন

ক্যাটালগ আন্ডারবডি টেলিস্কোপিক রেঞ্জকে হালকা-ডিউটি ডাম্প সরঞ্জাম, সাইড-ডাম্প এবং থ্রি-ওয়ে ডাম্প ট্রেলার অ্যাপ্লিকেশনের সাথে সংযুক্ত করে। 6TG-E130x1947 বিবেচনা করা যেতে পারে যেখানে সরঞ্জামগুলির একটি দীর্ঘ স্ট্রোকের প্রয়োজন এবং ছয়-পর্যায়ের নকশা উপলব্ধ আন্ডারবডি স্পেসের সাথে মানানসই।

আবেদনের অনুমোদন সম্পূর্ণ যান্ত্রিক এবং জলবাহী পর্যালোচনার উপর ভিত্তি করে হওয়া উচিত। শুধুমাত্র একটি পণ্যের বিবরণ একটি নির্দিষ্ট ট্রেলার মডেল, পেলোড বা টিপিং কোণের জন্য উপযুক্ততা নিশ্চিত করতে পারে না।

IX. FAQ

6TG-E130x1947 এর কয়টি পর্যায় আছে?

HCIC-2026 ক্যাটালগ 6TG-E130x1947 কে একটি ছয়-পর্যায়ের সিলিন্ডার হিসাবে তালিকাভুক্ত করে।

তালিকাভুক্ত স্ট্রোক কি?

ক্যাটালগ একটি 1,947 মিমি স্ট্রোক তালিকাভুক্ত করে।

এই মডেলের জন্য কি চাপ তালিকাভুক্ত করা হয়?

মডেল টেবিল সর্বোচ্চ 180 বার কাজের চাপ তালিকাভুক্ত করে।

কি টিপিং ক্ষমতা পরিসীমা দেখানো হয়?

ক্যাটালগ একটি 11-18 টন টিপিং ক্ষমতা পরিসীমা তালিকাভুক্ত করে।

এটি কি 1,947 মিমি স্ট্রোকের সাথে কোন সিলিন্ডার প্রতিস্থাপন করতে পারে?

না। মাউন্টিং মাত্রা, কব্জা জ্যামিতি, বন্ধনী প্রান্তিককরণ, চাপ, প্রবাহ এবং সম্পূর্ণ লোড পাথ প্রতিস্থাপনের আগে অবশ্যই পরীক্ষা করা উচিত।

বন্ধনী এবং সমর্থন উপলব্ধ?

সাধারণ আন্ডারবডি পণ্যের বিবরণ বলে যে বন্ধনী এবং সমর্থন পরিসরে উপলব্ধ। 6TG-E130x1947 এর জন্য সঠিক প্রয়োজনীয়তা উদ্ধৃতিতে নিশ্চিত করা উচিত।

X. একটি 6TG-E130x1947 ফিটমেন্ট পর্যালোচনার অনুরোধ করুন৷

6TG-E130x1947 আন্ডারবডি টেলিস্কোপিক হাইড্রোলিক সিলিন্ডার একটি 1,947 মিমি স্ট্রোক এবং ট্রেলার ইন্টিগ্রেশনের জন্য ক্যাটালগ-তালিকাভুক্ত মাত্রা সহ একটি ছয়-পর্যায়ের নির্মাণকে একত্রিত করে। একটি প্রযুক্তিগতভাবে উপযোগী উদ্ধৃতি অনুরোধ করতে, HCIC-কে বিদ্যমান সিলিন্ডারের বিবরণ, মাউন্টিং ড্রয়িং, টিপিং অ্যাঙ্গেল, পাম্প ডেটা এবং অপারেটিং শর্তাবলী পাঠান।

HCIC তখন শুধুমাত্র স্ট্রোকের দৈর্ঘ্যের উপর নির্ভর না করে প্রকৃত আন্ডারবডি ইনস্টলেশনের বিপরীতে মডেলটি পরীক্ষা করতে পারে।

একাদশ। HCIC সম্পর্কে

Jinan Huachen Industrial Co., Ltd. 1998 সালে প্রতিষ্ঠিত হয়েছিল। HCIC-2026 ক্যাটালগ HCIC-কে হাইড্রোলিক সিলিন্ডার এবং পরিবহন সরঞ্জাম, নির্মাণ যন্ত্রপাতি এবং অন্যান্য শিল্প অ্যাপ্লিকেশনের জন্য পাওয়ার ইউনিটগুলির উপর দৃষ্টি নিবদ্ধকারী প্রস্তুতকারক হিসাবে বর্ণনা করে।
