ডাম্প ট্রেলারের জন্য HCIC-630 কাঁচি উত্তোলন: 37.50-ইঞ্চি মাউন্টিং দূরত্ব, 25-ইঞ্চি সিলিন্ডার স্ট্রোক, 65.75-ইঞ্চি সর্বোচ্চ এক্সটেনশন। ভারী ডাম্প ট্রেলার, শস্য সংস্থা এবং বর্জ্য রোল-অফের জন্য রোবোটিক-ওয়েল্ডেড পরিবর্ধক ফ্রেম।
ডাম্প ট্রেলারের জন্য কাঁচি উত্তোলন আমাদের আমেরিকান পাওয়ার হোস্ট লাইনের বৃহত্তম ইউনিট। শিল্প গ্রেড। ছোট উত্তোলন প্রত্যাখ্যান যে লোড জন্য নির্মিত.

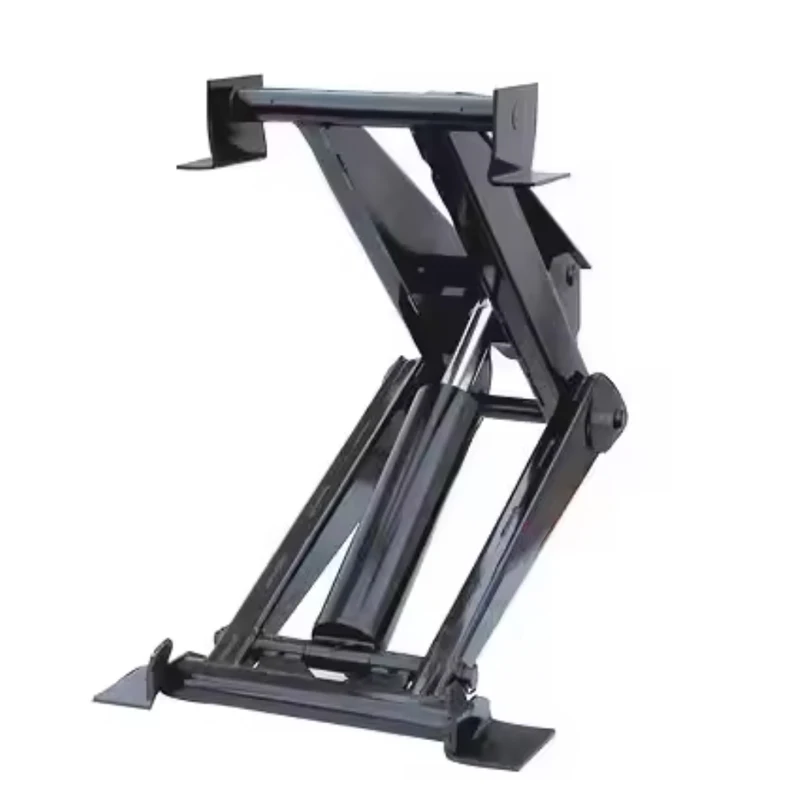

এটি একটি কাঁচি-টাইপ পরিবর্ধক ফ্রেম: ক্রস করা স্টিলের অস্ত্র, কেন্দ্রে একটি হাইড্রোলিক সিলিন্ডার, উপরে একটি 24-ইঞ্চি ক্রস বিম। সিলিন্ডারটি অস্ত্র ছড়িয়ে দেয়; অস্ত্র লিফট মধ্যে স্ট্রোক সংখ্যাবৃদ্ধি. সর্বোচ্চ 65.75 ইঞ্চি এক্সটেনশনে, এটি একটি সম্পূর্ণ টেন্ডেম-অ্যাক্সেল ডাম্প বডি উত্থাপন করে যা ভেজা কাদামাটি এবং ভারী মোট পরিষ্কার পরিষ্কার করার জন্য যথেষ্ট।
এটি একটি ট্রাক আনুষঙ্গিক নয়. এটি উপাদান-হ্যান্ডলিং অবকাঠামোর একটি অংশ যা একটি বাণিজ্যিক সংস্থার অধীনে থাকে এবং বছরের পর বছর ধরে কাজ করে।
HCIC অঙ্কন থেকে, ইউনিটে পরিমাপ করা হয়েছে:
| মাত্রা | মান | এটা কি |
|---|---|---|
| A | 24.00" | শীর্ষ ক্রস মরীচি দৈর্ঘ্য |
| B | 37.50" | মাউন্টিং দূরত্ব (সামনে থেকে পিছনের পিভট) |
| C | 25.00" | সিলিন্ডার স্ট্রোক |
| D | 9.75" | মাউন্ট এ ফ্রেম গভীরতা |
| E | 65.75" | সর্বোচ্চ এক্সটেনশন (উত্থিত উচ্চতা) |
| F | 22.50" | সামনের প্রস্থ |
| G | 14.50" | পিছনের প্রস্থ |
24-ইঞ্চি ক্রস বীম ডাম্প বডিটিকে সম্পূর্ণ কাত করে তার পুরো প্রস্থ জুড়ে বহন করে। 37.50-ইঞ্চি মাউন্টিং দূরত্ব পিভট লোডকে একটি দীর্ঘ চ্যাসিস বিভাগে ছড়িয়ে দেয় - এটিই একটি দীর্ঘ টেন্ডেম ফ্রেমকে ফ্লেক্সিং থেকে রক্ষা করে যখন লোডটি ভেঙে যায়। 25-ইঞ্চি সিলিন্ডার স্ট্রোক, কাঁচি অস্ত্রের মাধ্যমে প্রশস্ত করা, 65.75-ইঞ্চি বৃদ্ধি তৈরি করে।

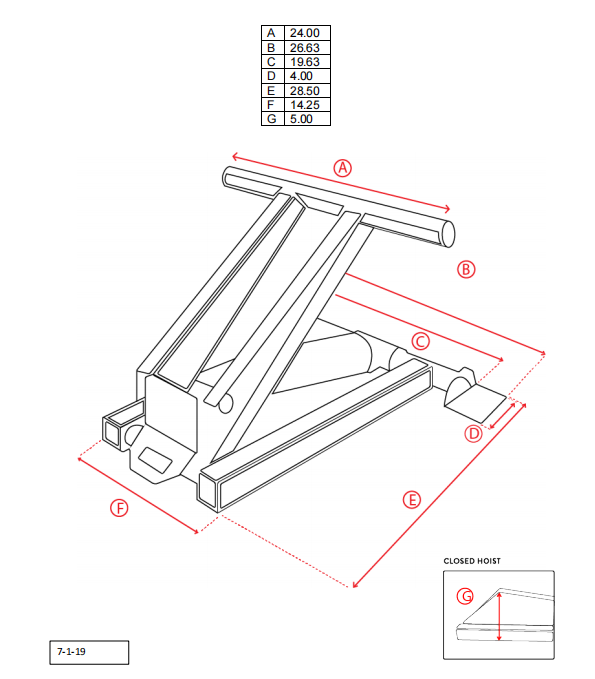

310 এর সাথে পদচিহ্নের তুলনা করুন: মাউন্টিং দূরত্ব 37.50" বনাম 28.50", সামনের প্রস্থ 22.50" বনাম 14.25"। 630 একটি ভিন্ন প্রাণী। যদি আপনার চ্যাসিস একটি ছোট উত্তোলনের জন্য তৈরি করা হয় তবে এটি ফ্রেমের কাজ ছাড়া ফিট হবে না। সেটা হল ডিজাইনের মাধ্যমে।
একটি ডাম্প হোস্টে দুটি শক্তি গুরুত্বপূর্ণ: ব্রেকআউট বল এবং জ্যামিতি ধরে রাখা।
ব্রেকআউট** হল প্রাথমিক ধাক্কা যা লোডকে শিথিল করে — যে মুহূর্তটি ভেজা সমষ্টি সিদ্ধান্ত নেয় যে এটি স্লাইড করতে চায় বা আটকে থাকতে চায়। কম কোণে 630 এর সংক্ষিপ্ত, মোটা কাঁচি বাহু ঠিক সেই মুহূর্তে সর্বাধিক যান্ত্রিক সুবিধা তৈরি করে। এখানেই বেশিরভাগ উত্তোলনকারী মারা যায়: একটি ফ্রেম যা ব্রেকআউটের সময় ফ্লেক্স করে শরীরকে পাশ দিয়ে মোচড় দেয়।
হোল্ডিং জ্যামিতি** হল লোড সরানো শুরু করার পরে যা ঘটে। ক্রস করা বাহুগুলি পুরো চাপের মধ্য দিয়ে চ্যাসিসের উপরে শরীরকে কেন্দ্র করে রাখে। নরম মাটিতে বা একটি মুকুটযুক্ত রাস্তায়, শরীরটি বর্গাকার থাকে। একটি টেলিস্কোপিক রাম এটি করতে পারে না - এটি একটি লাইনে ঠেলে দেয় এবং শরীরকে ভারসাম্য খুঁজে পেতে দেয়।
630 10 ডিগ্রির জন্য ইঞ্জিনিয়ার করা হয়েছে যেখানে সবকিছু ভুল হয়ে যায় এবং এটি ইস্পাত দিয়ে করে, ইলেকট্রনিক্স নয়।
ফ্রেম ব্রেকআউটে তার সবচেয়ে খারাপ লোড নেয়, প্রতিটি একক চক্র। একটি ঠান্ডা কোলে একটি ম্যানুয়াল জোড় প্রথম উপ-শূন্য শীতকালে ব্যর্থ হয়। রোবটটি ইউনিট 1 এবং ইউনিট 500-এ একই পূর্ণ-অনুপ্রবেশ পুঁতি স্থাপন করে।
ইন্ডাকশন হার্ডেনিং পিনের পৃষ্ঠকে গভীর কঠোরতায় নিয়ে যায় যখন কোরটি শক্ত থাকে। পাশ্বর্ীয় লোড অধীনে একটি নরম পিন কাঁচি; একটি সম্পূর্ণ শক্ত পিন ফাটল। শক্ত কেস পরিধান প্রতিরোধ করে, শক্ত কোর শিয়ার প্রতিরোধ করে, বড় আকারের বুশিং যোগাযোগের চাপকে ছড়িয়ে দেয়।
উত্তোলনটি আমাদের পাওয়ার ইউনিটগুলির সাথে একটি সিস্টেম হিসাবে অপ্টিমাইজ করা হয়েছে। যখন পাওয়ার ইউনিট এবং উত্তোলন একসাথে মাপ করা হয়, তখন লিফ্টটি রৈখিক হয় — প্রথম ইঞ্চি থেকে শেষ পর্যন্ত অবিচল গতি, কোন ঢেউ, কোন স্ল্যাম নেই। একটি হাই-সাইকেল রোল-অফ ট্রাকে, সেই রৈখিকতাই ফ্রেমটিকে পিটিয়ে মারা থেকে রক্ষা করে।

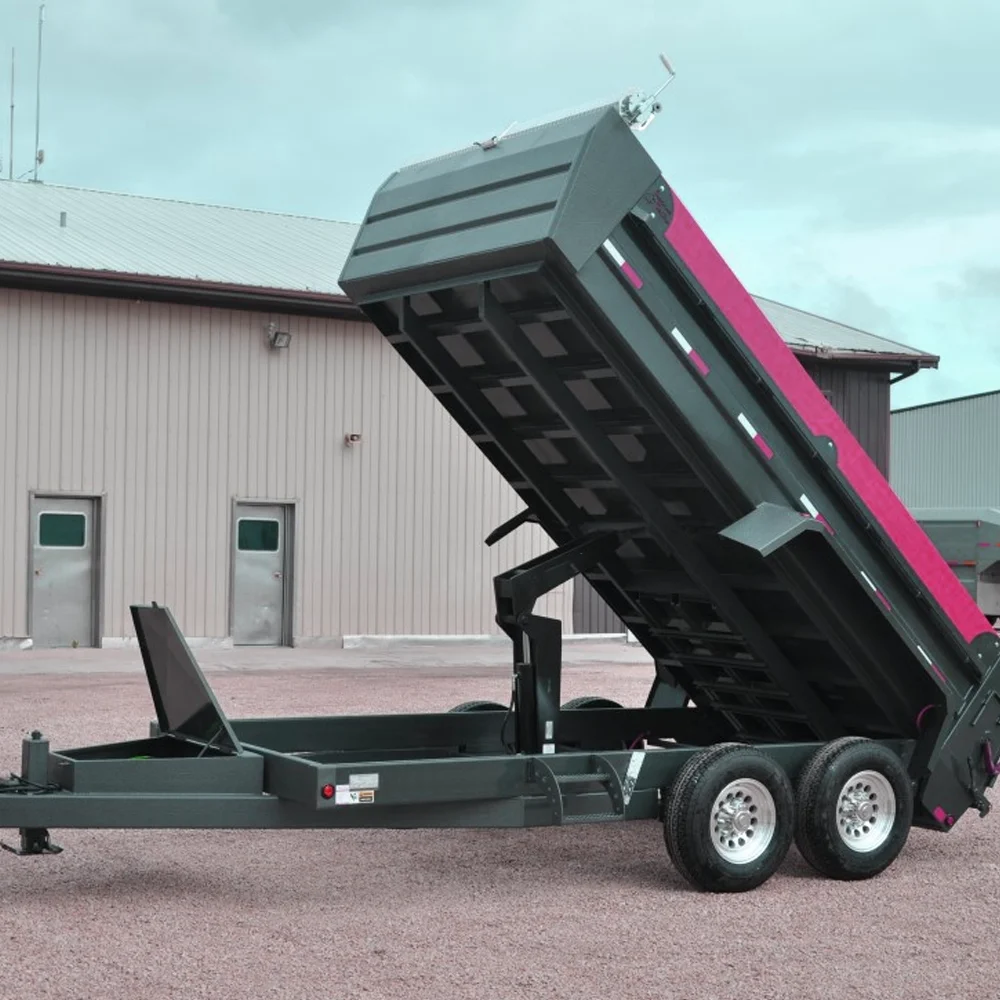

নির্মাণ ডাম্প ট্রেলার.ভেজা কাদামাটি, ভারী সামগ্রিক, আঠালো লোড যা ওজনের মাঝামাঝি ডাম্প পরিবর্তন করে। 630 এর কেন্দ্রীভূত লোড পাথ শরীরকে মোচড় ছাড়াই শিফট পরিচালনা করে।
কৃষি শস্য সংস্থা.কর্দমাক্ত ক্ষেত্রগুলিতে দ্রুত, স্থিতিশীল টিপিং। শস্য দ্রুত চলে যায় যখন এটি যেতে দেয় - 20 টন স্লাইড করার সময় শরীরকে চৌকো থাকতে হবে।
শিল্প বর্জ্য রোল-অফ.হাই-সাইকেল সরঞ্জাম যা সারাদিন চলে। ডাউনটাইমের জন্য জিরো টলারেন্স, তাই জয়েন্টগুলি গ্রীস করার জন্য তৈরি করা হয়, প্রতিস্থাপন করা হয় না।
খনির এবং ভারী নির্মাণ।আপগ্রেড করা খাদ ইস্পাত সহ, 630 খনি দায়িত্বের অপব্যবহার করে।
630 ফিট চেসিস একটি 37.50-ইঞ্চি মাউন্টিং দূরত্ব এবং একটি বডি যার জন্য 65.75-ইঞ্চি বাড়াতে হবে। আপনি অর্ডার করার আগে:
1. আপনার ফ্রেম রেলগুলিতে মাউন্টিং দূরত্ব পরিমাপ করুন (B = 37.50")
2. মাউন্টে উপলব্ধ গভীরতা পরীক্ষা করুন (D = 9.75")
3. নিশ্চিত করুন যে উত্থিত উচ্চতা আপনার শরীরের কনফিগারেশন পরিষ্কার করে (E = 65.75")
4. আপনার হাইড্রোলিক সিস্টেম 25-ইঞ্চি স্ট্রোকে দ্রুত সাইকেল চালানোর জন্য প্রয়োজনীয় প্রবাহ সরবরাহ করে তা যাচাই করুন
যদি আপনার নম্বর মেলে না, আমরা আপনাকে জানাব। 520 বা 620 ভাল ফিট হতে পারে, অথবা আমরা একটি কাস্টম ভেরিয়েন্ট তৈরি করি। একটি ওয়্যারেন্টি সহ স্ক্র্যাপ স্টিল যা মাপসই নয়।
প্রতিটি কাস্টম অর্ডার ইস্পাত কাটার আগে একটি CAD ফিটমেন্ট চেক পায়। আমরা আপনার চ্যাসি যুদ্ধ যে অংশ জাহাজ না.
ISO 9001:2015
সিই সার্টিফিকেশন
অভ্যন্তরীণ উত্পাদন: ঢালাই, তাপ চিকিত্সা, মেশিনিং, সমাবেশ, চাপ পরীক্ষা
উত্তর আমেরিকার বাণিজ্যিক যানবাহন প্রকল্পগুলিতে দীর্ঘমেয়াদী পরিষেবা রেকর্ড
630 একই জিনান প্ল্যান্টে তৈরি করা হয়েছে যা আবর্জনা ট্রাক এবং আমাদের ডিসি পাওয়ার ইউনিটগুলির জন্য আমাদের টেলিস্কোপিক সিলিন্ডারের মতো। একই মানের সিস্টেম, একই টেস্ট বেঞ্চ।
প্রশ্নঃ 630 এর ওজন ক্ষমতা কত?
উত্তর: ক্ষমতা চ্যাসিস, শরীরের দৈর্ঘ্য এবং জলবাহী প্রবাহের উপর নির্ভর করে। 630 কে আমাদের লাইনে ইন্ডাস্ট্রিয়াল গ্রেড রেট দেওয়া হয়েছে — আমাদের তৈরি করা সবচেয়ে বড় ফ্রেম। একটি নির্দিষ্ট টনেজ উত্তরের জন্য, শরীরের আকার এবং চ্যাসি স্পেক পাঠান। আমরা সংখ্যা দিয়ে উদ্ধৃতি করি, বিশেষণ নয়।
প্রশ্ন: 630 কি এখন 416 হোস্ট আছে এমন একটি ট্রাকে মানানসই?**
A: মাত্রিকভাবে না। 630 একটি 37.50-ইঞ্চি মাউন্ট দূরত্ব প্রয়োজন; 416 রান 29.00 ইঞ্চি। রেট্রোফিটিং মানে ফ্রেম পরিবর্তন। আপনি প্রতিশ্রুতি দেওয়ার আগে আমাদের প্রকৌশলীরা আপনার চ্যাসিতে একটি ফিটমেন্ট অডিট চালাতে পারেন।
প্রশ্ন: 630 এর কোন পাওয়ার ইউনিটের প্রয়োজন?

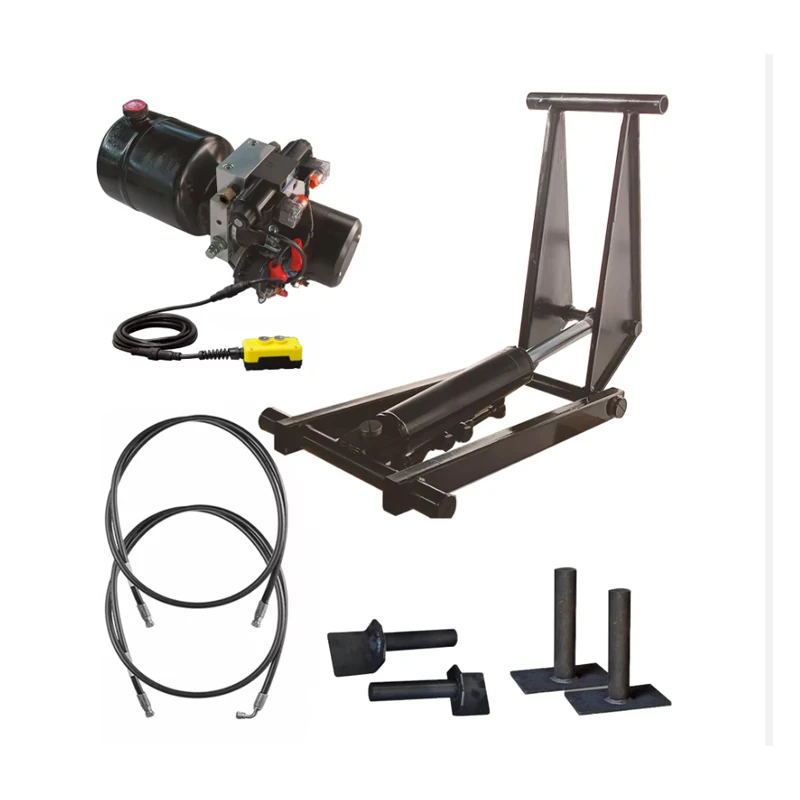

A: একটি 24V DC ইউনিট, PU-4500 ক্লাস, প্রবাহ 25-ইঞ্চি স্ট্রোকের সাথে মিলে যায়। আমরা হোস্ট + পাওয়ার ইউনিট + পায়ের পাতার মোজাবিশেষ একটি অর্ডার হিসাবে প্যাকেজ করি যাতে সিস্টেমটি সঠিকভাবে মাপ করা হয়।
প্রশ্ন: একটি 630 উত্তোলন কতক্ষণ স্থায়ী হয়?
উত্তর: সাপ্তাহিক গ্রীসিং এবং একটি মিলিত পাওয়ার ইউনিট সহ, এই ফ্রেমগুলি দৈনিক বাণিজ্যিক পরিষেবাতে বছরের পর বছর চলে। লাইন চালু হওয়ার পর থেকে উত্তর আমেরিকার ক্রমাগত ব্যবহারে আমাদের কাছে 630-শ্রেণীর উত্তোলন রয়েছে।
প্রশ্ন: আপনি কি 630 মার্কিন যুক্তরাষ্ট্র এবং কানাডায় পাঠান?
উঃ হ্যাঁ। কিংডাও থেকে উত্তর আমেরিকার সমুদ্র মাল 16-22 দিন চলে। ডকুমেন্টেশন - প্যাকিং তালিকা, চালান, শংসাপত্র - বাড়িতে পরিচালনা করা হয়।
প্রশ্ন: আপনি একটি কাস্টম সংস্করণ তৈরি করতে পারেন?
উঃ হ্যাঁ। উপাদান আপগ্রেড, স্ট্রোক পরিবর্তন, মাউন্ট পরিবর্তন. কাস্টম অর্ডারগুলির মধ্যে একটি CAD ফিটমেন্ট চেক এবং একটি নির্দিষ্ট ডেলিভারি তারিখ অন্তর্ভুক্ত রয়েছে।
জিনান হুয়াচেন ইন্ডাস্ট্রিয়াল কোং, লিমিটেড 1998 সালে প্রতিষ্ঠিত। জিনান, শানডং, চীন। তিনটি কারখানা। 300+ কর্মচারী। 25+ প্রকৌশলী। 50+ দেশে রপ্তানি।
আমরা হাইড্রোলিক সিলিন্ডার, পাওয়ার ইউনিট এবং লিফটিং সিস্টেম তৈরি করি — HCIC-310 লাইট হোস্ট থেকে 630 ইন্ডাস্ট্রিয়াল ফ্রেম পর্যন্ত। সমস্ত আমাদের নিজস্ব উদ্ভিদে উত্পাদিত, সমস্ত চালানের আগে পরীক্ষা করা হয়।
