5-ইঞ্চি বোর, 16-ইঞ্চি স্ট্রোক, 5-11.4 টন ক্যাটালগ ক্ষমতা পরিসীমা এবং 229 পাউন্ড আনুমানিক ওজন সহ ডাম্প ট্রেলার উত্তোলনের জন্য HC-416 কাঁচি উত্তোলন।

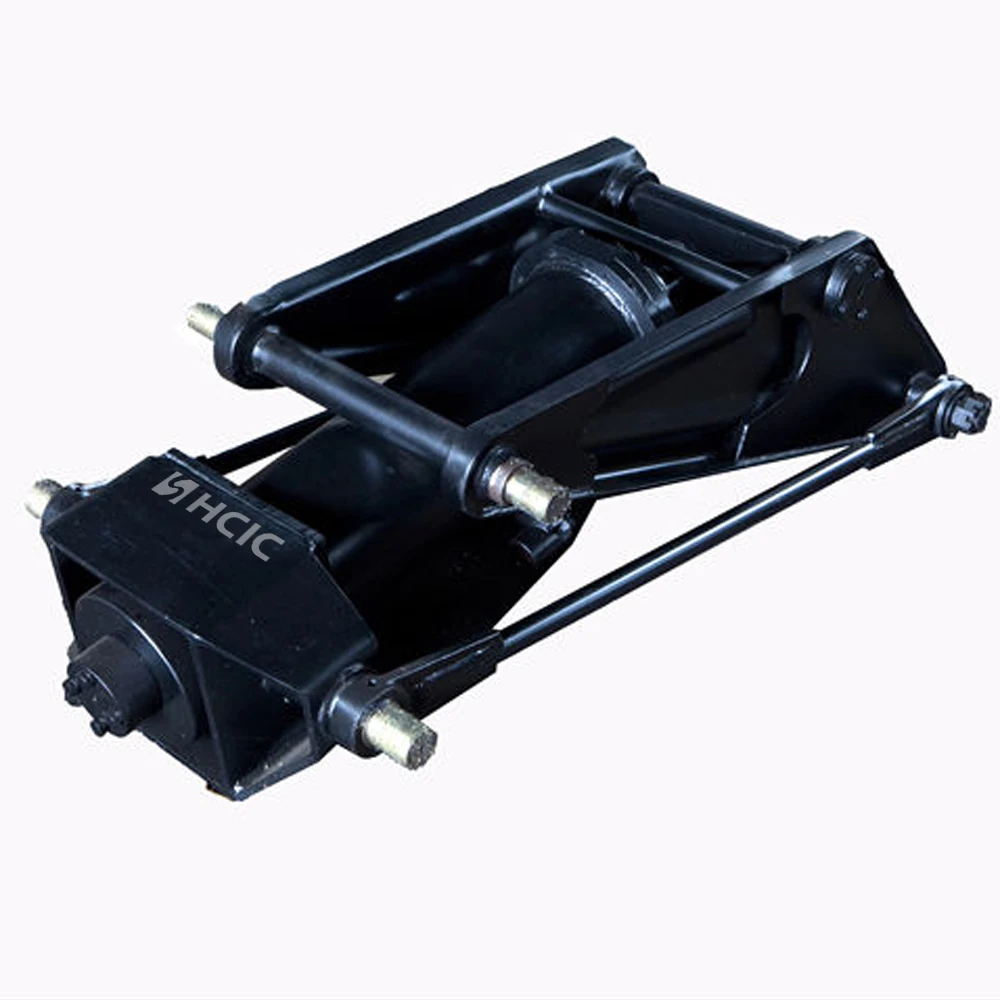

HC-416 হল ডাম্প-ট্রেলার উত্তোলন সিস্টেমের জন্য HCIC-2026 ক্যাটালগে তালিকাভুক্ত একটি কাঁচি উত্তোলন। এটি একটি হাইড্রোলিক সিলিন্ডারকে একটি কাঁচি প্রক্রিয়া, ফ্রেম এবং মাউন্টিং উপাদানগুলির সাথে একত্রিত করে সিলিন্ডারের গতিবিধিকে ডাম্প বডির একটি নিয়ন্ত্রিত লিফটে পরিণত করতে।
এই মডেলটি ট্রেলার নির্মাতা এবং প্রতিস্থাপনকারী ক্রেতাদের জন্য একটি ব্যবহারিক সূচনা বিন্দু যাদের একটি সংজ্ঞায়িত মাত্রিক খামের সাথে একটি কমপ্যাক্ট হাইড্রোলিক ডাম্প ট্রেলার উত্তোলনের প্রয়োজন। চূড়ান্ত উপযুক্ততা এখনও ট্রেলার ফ্রেম, শরীরের ওজন, কব্জা অবস্থান, প্রয়োজনীয় ডাম্প কোণ এবং হাইড্রোলিক সার্কিটের উপর নির্ভর করে।
| প্যারামিটার | ক্যাটালগ মান |
|---|---|
| মডেল | HC-416 |
| পণ্যের ধরন | ডাম্প ট্রেলার জন্য কাঁচি উত্তোলন |
| শরীরের দৈর্ঘ্য | 40.4 ইঞ্চি |
| বোর | 5 ইঞ্চি |
| স্ট্রোক | 16 ইঞ্চি |
| রড | 2 ইঞ্চি |
| মাউন্ট উচ্চতা | 4.97 ইঞ্চি |
| ক্যাটালগ ক্ষমতা পরিসীমা | 5-11.4 টন |
| আনুমানিক ওজন | 229 পাউন্ড |
উপরের মানগুলি সরবরাহ করা HCIC-2026 ক্যাটালগ, PDF পৃষ্ঠা 15-এ ডাম্প ট্রেলার টেবিলের জন্য কাঁচি হোস্ট থেকে প্রতিলিপি করা হয়েছে। ধারণক্ষমতার পরিসরটি অ্যাপ্লিকেশন পর্যালোচনার জন্য একটি ক্যাটালগ রেফারেন্স, প্রতিটি ট্রেলার ডিজাইনের জন্য একটি সর্বজনীন পেলোড রেটিং নয়।
একটি সরাসরি জলবাহী সিলিন্ডার সবসময় একটি ট্রেলার ফ্রেমের জন্য সেরা উত্তোলন জ্যামিতি প্রদান করে না। একটি কাঁচি প্রক্রিয়া সিলিন্ডার ভ্রমণ এবং শরীরের আন্দোলনের মধ্যে সম্পর্ক পরিবর্তন করে, একটি সংজ্ঞায়িত ইনস্টলেশন স্থানের মধ্যে উত্তোলন সিস্টেমকে কাজ করতে সহায়তা করে।
HC-416 প্রাসঙ্গিক যখন একজন নির্মাতার ক্যাটালগের 5-11.4 টন অ্যাপ্লিকেশন পরিসরে ট্রেলারের জন্য 5-ইঞ্চি-বোর, 16-ইঞ্চি-স্ট্রোক হোস্ট প্যাকেজের প্রয়োজন হয়। শুধুমাত্র সিলিন্ডার বোর থেকে বাছাই না করে সম্পূর্ণ উত্তোলন ব্যবস্থার অংশ হিসাবে উত্তোলনটি পর্যালোচনা করা উচিত।
কাঁচি জ্যামিতি, পিভট অবস্থান এবং শরীরের কব্জা নির্ধারণ করে যে লিফটের বিভিন্ন পয়েন্টে ডাম্প বডিতে কতটা শক্তি পৌঁছায়। একটি ট্রেলার যা উত্তোলন শুরু করা সহজ তার জন্য ডাম্প চক্রের শীর্ষের কাছে একটি ভিন্ন শক্তি এবং কোণ প্রয়োজন হতে পারে। এই কারণেই উত্পাদন অনুমোদনের আগে ফ্রেম অঙ্কন এবং আন্দোলন চেক গুরুত্বপূর্ণ।
ক্যাটালগ HC-416-এর জন্য একটি 40.4-ইঞ্চি শরীরের দৈর্ঘ্য এবং 4.97-ইঞ্চি মাউন্টিং উচ্চতা তালিকাভুক্ত করে। ট্রেলার ফ্রেম, ক্রসমেম্বার এবং ডাম্প বডির নীচে উপলব্ধ স্থানের সাথে এই মানগুলির তুলনা করুন। এছাড়াও ক্লিয়ারেন্স পরীক্ষা করুন যখন শরীরটি বদ্ধ অবস্থান থেকে প্রয়োজনীয় ডাম্প কোণে চলে যায়।
5-ইঞ্চি বোর, 16-ইঞ্চি স্ট্রোক এবং 2-ইঞ্চি রড প্রধান সিলিন্ডার ডেটা বর্ণনা করে, কিন্তু তারা নিজেরাই সম্পূর্ণ উত্তোলনের ফলাফলকে সংজ্ঞায়িত করে না। কাঁচি বাহু, পিভট পিন, বডি কব্জা এবং মাউন্টিং বন্ধনী সবই প্রকৃত শক্তির পথকে প্রভাবিত করে।
উত্তোলন অবশ্যই বর্গাকারভাবে ইনস্টল করা উচিত। টাইট বা মিসলাইনড পিভটগুলি প্রতিরোধ তৈরি করতে পারে যা হাইড্রোলিক সার্কিট সংশোধন করতে পারে না। পরীক্ষার আগে, নিশ্চিত করুন যে পিনগুলি বসে আছে, বন্ধনীগুলি সঠিকভাবে সমর্থিত এবং কাঁচি বাহুগুলি উদ্দেশ্যযুক্ত চাপের মধ্য দিয়ে যেতে পারে।

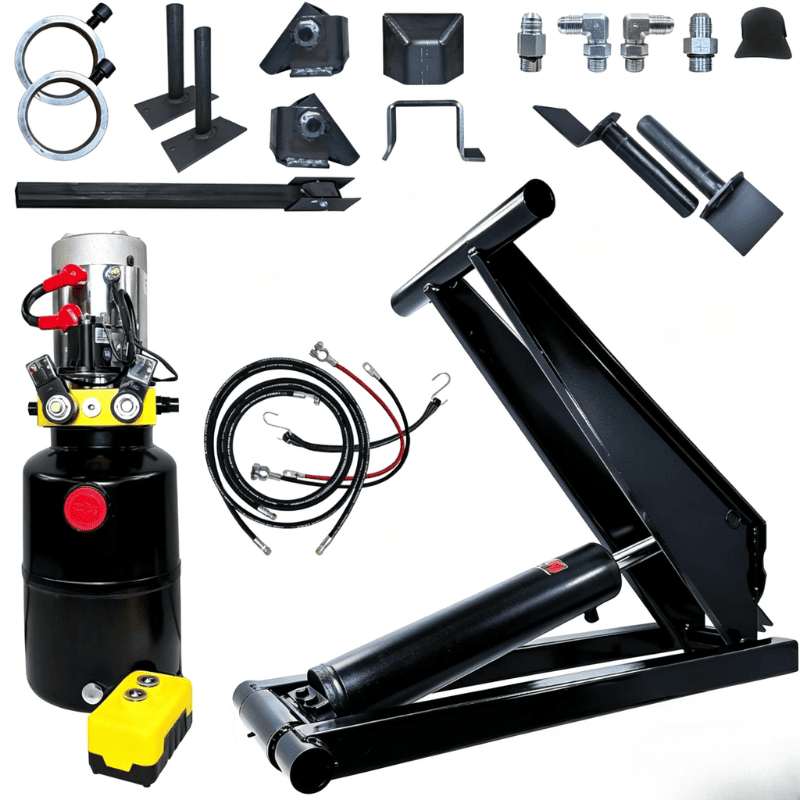

ক্যাটালগ একটি পাম্প, ইস্পাত ট্যাঙ্ক, পায়ের পাতার মোজাবিশেষ, ফিটিংস, লোড-কন্ট্রোল ভালভ, প্রপ কিট এবং ব্যাটারি তারের সাথে কাঁচি-উদ্ধার কিট বর্ণনা করে। প্রকল্পের জন্য সঠিক কিট কনফিগারেশন নিশ্চিত করা উচিত। পাম্প, ত্রাণ সুরক্ষা, পায়ের পাতার মোজাবিশেষ এবং নিয়ন্ত্রণ ভালভ অবশ্যই সিলিন্ডার এবং ট্রেলারের অপারেটিং প্রয়োজনীয়তার সাথে মেলে।
একটি ডাম্প-ট্রেলার সিস্টেমে একটি লোড-কন্ট্রোল ফাংশন গুরুত্বপূর্ণ কারণ চাপ বা পায়ের পাতার মোজাবিশেষ অবস্থার পরিবর্তন হলে শরীর অনিয়ন্ত্রিতভাবে নেমে যাবে না। সরঞ্জাম ডিজাইনারকে কমিশন করার আগে প্রকৃত ভালভ ব্যবস্থা এবং ইনস্টলেশন নির্দেশাবলী পর্যালোচনা করা উচিত।
HC-416 কে OEM ডাম্প-ট্রেলার তৈরি, ফ্লিট প্রতিস্থাপনের কাজ এবং ট্রেলার আপগ্রেডের জন্য বিবেচনা করা যেতে পারে যেখানে উপলব্ধ ফ্রেমের স্থান এবং উত্তোলনের প্রয়োজনীয়তা এর ক্যাটালগ ডেটার সাথে মেলে।
সাধারণ প্রকল্প আলোচনার মধ্যে রয়েছে একক-অ্যাক্সেল বা টেন্ডেম-অ্যাক্সেল ডাম্প ট্রেলার, ইউটিলিটি ট্রেলার, কৃষি ট্রেলার এবং হালকা নির্মাণ ট্রেলার। সঠিক পছন্দ প্রকৃত শরীরের ওজন, পেলোড, কব্জা জ্যামিতি, পছন্দসই ডাম্প কোণ এবং অপারেটিং পরিবেশের উপর নির্ভর করে।
স্বতন্ত্র অনুমোদন হিসাবে 5-11.4 টন পরিসর ব্যবহার করবেন না। পেলোড, শরীরের গঠন এবং লোড বন্টন উত্তোলন সিস্টেমে বাহিনী পরিবর্তন করতে পারে। HC-416 এর সাথে একটি ভিন্ন উত্তোলন প্রতিস্থাপন করার আগে একটি প্রযুক্তিগত পর্যালোচনা সম্পন্ন করা উচিত।
একটি HC-416 কাঁচি উত্তোলন উদ্ধৃতি বা প্রতিস্থাপন পর্যালোচনার জন্য, পাঠান:
এই বিবরণগুলি উত্তোলন, সিলিন্ডার এবং হাইড্রোলিক পাওয়ার ইউনিটকে একটি সিস্টেম হিসাবে পর্যালোচনা করার অনুমতি দেয়।
HC-416 ডাম্প-ট্রেলার নির্মাতাদের মূল্যায়ন করার জন্য একটি সংজ্ঞায়িত কাঁচি-উদ্ধার মডেল দেয়: 40.4-ইঞ্চি শরীরের দৈর্ঘ্য, 5-ইঞ্চি বোর, 16-ইঞ্চি স্ট্রোক, 4.97-ইঞ্চি মাউন্টিং উচ্চতা এবং একটি 5-11.4 টন ক্যাটালগ ক্ষমতা পরিসীমা।
অর্ডার দেওয়ার আগে একটি প্রকল্প-নির্দিষ্ট পর্যালোচনার জন্য HCIC-তে ট্রেলার লেআউট, উত্তোলনের প্রয়োজনীয়তা এবং হাইড্রোলিক ডেটা পাঠান
