ডাম্প ট্রেলার ক্যাটালগ মাত্রার জন্য মডেল 621 পাওয়ার হোস্ট পর্যালোচনা করুন এবং অর্ডার দেওয়ার আগে ট্রেলারের ফ্রেমের স্থান, মাউন্টিং জ্যামিতি, বডি ক্লিয়ারেন্স এবং পরিষেবা অ্যাক্সেস পরীক্ষা করুন।
ডাম্প ট্রেলারের জন্য মডেল 621 পাওয়ার হোস্ট ট্রেলার উত্তোলন-সিস্টেম অ্যাপ্লিকেশনের জন্য সরবরাহ করা আমেরিকান পাওয়ার হোইস্ট ক্যাটালগে তালিকাভুক্ত করা হয়েছে। একজন OEM নির্মাতা বা প্রতিস্থাপন ক্রেতার জন্য, গুরুত্বপূর্ণ প্রথম ধাপ হল ডাইমেনশনাল ফিটমেন্ট: উত্তোলনকে অবশ্যই ট্রেলার ফ্রেম, ডাম্প-বডি মুভমেন্ট, মাউন্টিং পয়েন্ট এবং হাইড্রোলিক ব্যবস্থার সাথে কাজ করতে হবে।

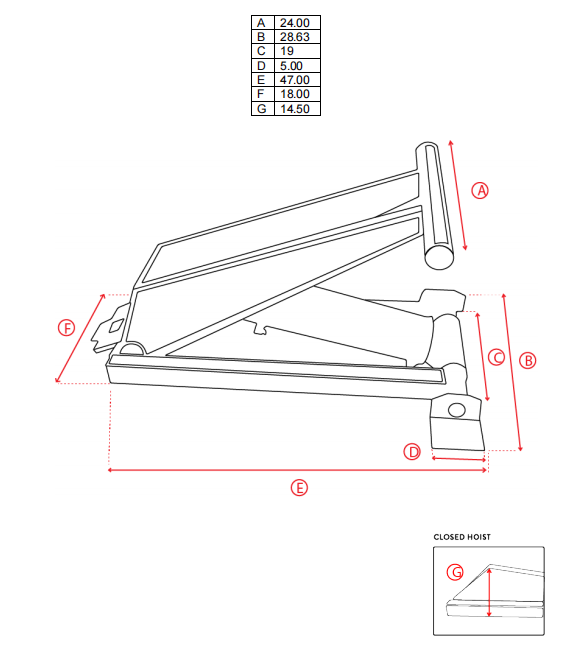

মডেল 621 পৃষ্ঠাটি সাত মাত্রিক রেফারেন্স দেয়, A থেকে G। চূড়ান্ত বন্ধনী, পিন এবং শক্তিবৃদ্ধি বিবরণ অনুমোদিত হওয়ার আগে এই পরিমাপগুলি ট্রেলার অঙ্কন পর্যালোচনার জন্য একটি ব্যবহারিক সূচনা বিন্দু প্রদান করে।
| প্যারামিটার | ক্যাটালগ মান |
|---|---|
| মডেল | 621 |
| পণ্য বিভাগ | শক্তি উত্তোলন |
| মাত্রা A | 24.00 ইঞ্চি |
| মাত্রা বি | 28.63 ইঞ্চি |
| মাত্রা C | 19.00 ইঞ্চি |
| মাত্রা ডি | 5.00 ইঞ্চি |
| মাত্রা ই | 47.00 ইঞ্চি |
| মাত্রা F | 18.00 ইঞ্চি |
| মাত্রা জি | 14.50 ইঞ্চি |
উপরের মানগুলি সরবরাহকৃত ক্যাটালগের মডেল 621 পৃষ্ঠা থেকে প্রতিলিপি করা হয়েছে। উত্পাদন বা প্রতিস্থাপন অনুমোদনের আগে প্রকৃত ট্রেলারের বিরুদ্ধে সর্বশেষ প্রযুক্তিগত অঙ্কন নিশ্চিত করুন।
একটি ট্রেলার উত্তোলন একটি পরিবর্তনশীল যান্ত্রিক কোণের মাধ্যমে কাজ করে। একটি বদ্ধ ডাম্প বডির নিচে উপলব্ধ স্থান পরিবর্তন হতে পারে যখন শরীর উত্তোলন শুরু হয়। ফ্রেমের ক্রসমেম্বার, বন্ধনী, জলবাহী পায়ের পাতার মোজাবিশেষ এবং শরীরের নীচের অংশ অবশ্যই পুরো আন্দোলনের সময় পরিষ্কার থাকবে।
এই কারণে, মডেল 621 পাওয়ার উত্তোলনকে শুধুমাত্র মডেল নম্বর দ্বারা নির্বাচিত না করে সম্পূর্ণ উত্তোলন ব্যবস্থার অংশ হিসাবে মূল্যায়ন করা উচিত। ট্রেলারের কাঠামো, পিছনের কব্জা অবস্থান, মাউন্টিং ব্যবস্থা এবং হাইড্রোলিক সার্কিট সবই চূড়ান্ত ইনস্টলেশনকে প্রভাবিত করে।
ফ্রেম এবং ডাম্প বডির মধ্যে উপলব্ধ স্থানের সাথে উত্তোলনের তুলনা করার সময় মাত্রা A, B এবং C দিয়ে শুরু করুন। বদ্ধ অবস্থান পরিমাপ করুন, তারপর উত্তোলন চক্রের সময় শরীরের আন্দোলনের পথ পর্যালোচনা করুন।
একটি স্ট্যাটিক ক্লিয়ারেন্স চেক যোগাযোগ প্রকাশ নাও করতে পারে যা শরীর ঘোরার সময় ঘটে। একটি মাত্রাযুক্ত অঙ্কন বা চিহ্নিত ইনস্টলেশন ফটোগ্রাফগুলি বন্ধ ট্রেলার থেকে নেওয়া একক পরিমাপের চেয়ে বেশি কার্যকর।
মাত্রা D, F এবং G ক্রেতাকে সাপোর্ট প্লেট, পিন পজিশন এবং ফ্রেম রিইনফোর্সমেন্ট নিয়ে আলোচনা করতে সাহায্য করে। তাদের একটি সম্পূর্ণ বন্ধনী অঙ্কন হিসাবে গণ্য করা উচিত নয়। প্রকৃত মাউন্ট নকশা প্রতিক্রিয়া লোড, পিন প্রান্তিককরণ, জোড় বিন্যাস এবং উত্তোলন শক্তি প্রাপ্ত কাঠামোর জন্য অ্যাকাউন্ট আবশ্যক।
সমর্থন ব্যবস্থা পরিদর্শন, পায়ের পাতার মোজাবিশেষ রাউটিং এবং ভবিষ্যতের পরিষেবা কাজের জন্য যথেষ্ট অ্যাক্সেস প্রয়োজন। রুটিন অ্যাক্সেস ব্লক করা থাকলে একটি শক্ত ইনস্টলেশন স্বয়ংক্রিয়ভাবে একটি ভাল ইনস্টলেশন নয়।
মডেল 621-এর জন্য ডাইমেনশন E 47.00 ইঞ্চি হিসাবে তালিকাভুক্ত করা হয়েছে। উপলব্ধ ইনস্টলেশন দৈর্ঘ্য, বদ্ধ-বডির অবস্থান এবং কাছাকাছি ক্রসমেম্বার বা সরঞ্জামের অবস্থানের সাথে এই মানটির তুলনা করুন।
সামগ্রিক ব্যবস্থা জলবাহী সংযোগ এবং চাক্ষুষ পরিদর্শন জন্য জায়গা ছেড়ে দেওয়া উচিত. চূড়ান্ত অনুমোদন সর্বশেষ অঙ্কন এবং সম্পূর্ণ নড়াচড়া খামের উপর ভিত্তি করে হওয়া উচিত।
ডাম্প ট্রেলারের জন্য মডেল 621 পাওয়ার হোস্ট লিফটিং-সিস্টেম প্রকল্পগুলির সাথে প্রাসঙ্গিক যেখানে একটি সংজ্ঞায়িত ক্যাটালগ মডেল এবং মাত্রিক রেফারেন্স প্রয়োজন। যান্ত্রিক এবং হাইড্রোলিক প্রয়োজনীয়তা নিশ্চিত হয়ে গেলে এটি OEM ট্রেলার তৈরি, প্রতিস্থাপনের কাজ এবং সিস্টেম পুনরায় ডিজাইনের জন্য পর্যালোচনা করা যেতে পারে।
সরবরাহকৃত মডেল 621 পৃষ্ঠাটি মাত্রা তালিকাভুক্ত করে কিন্তু এই মডেলের জন্য একটি যাচাইকৃত ক্ষমতা, কাজের চাপের মান, পরিষেবা-জীবন চিত্র বা সার্টিফিকেশন প্রদান করে না। এই বিবরণ প্রকৃত প্রকল্পের জন্য নিশ্চিত করা আবশ্যক এবং মডেল নম্বর থেকে অনুমান করা উচিত নয়.
একটি OEM বা প্রতিস্থাপন পর্যালোচনার জন্য, পাঠান:
এই তথ্য HCIC কে লুকানো কাঠামোগত বা হাইড্রোলিক বিবরণ অনুমান না করে ফিটমেন্ট মূল্যায়ন করতে সাহায্য করে।
এটি ডাম্প-ট্রেলার উত্তোলন-সিস্টেম অ্যাপ্লিকেশনের জন্য এখানে বিবেচনা করা একটি ক্যাটালগ-তালিকাভুক্ত পাওয়ার হোস্ট। চূড়ান্ত উপযুক্ততা ট্রেলার গঠন, মাউন্ট বিন্যাস এবং জলবাহী সিস্টেমের উপর নির্ভর করে।
ক্যাটালগ তালিকায় A 24.00 ইঞ্চি, B 28.63 ইঞ্চি, C 19.00 ইঞ্চি, D 5.00 ইঞ্চি, E 47.00 ইঞ্চি, F 18.00 ইঞ্চি এবং G 14.50 ইঞ্চি।
| প্যারামিটার | ক্যাটালগ মান |
|---|---|
| মডেল | 621 |
| পণ্য বিভাগ | শক্তি উত্তোলন |
| মাত্রা A | 24.00 ইঞ্চি |
| মাত্রা বি | 28.63 ইঞ্চি |
| মাত্রা C | 19.00 ইঞ্চি |
| মাত্রা ডি | 5.00 ইঞ্চি |
| মাত্রা ই | 47.00 ইঞ্চি |
| মাত্রা F | 18.00 ইঞ্চি |
| মাত্রা জি | 14.50 ইঞ্চি |
সরবরাহকৃত মডেল 621 পৃষ্ঠায় কোন যাচাইকৃত ক্ষমতা মান দেখানো হয় না। সম্পূর্ণ ট্রেলার ডিজাইন এবং প্রকল্পের প্রয়োজনীয়তার বিপরীতে ক্ষমতা অবশ্যই পর্যালোচনা করা উচিত।
স্বয়ংক্রিয়ভাবে নয়। প্রতিস্থাপনের সিদ্ধান্ত নেওয়ার আগে মাউন্টিং পয়েন্ট, পিন সেন্টার, ক্লিয়ারেন্স, বডি মুভমেন্ট, হাইড্রোলিক কানেকশন এবং ফ্রেমের শক্তি সবই পরীক্ষা করা আবশ্যক।
মাত্রা E 47.00 ইঞ্চি হিসাবে তালিকাভুক্ত করা হয়েছে। এটি উপলব্ধ ইনস্টলেশন দৈর্ঘ্য, বদ্ধ-বডি অবস্থান, পরিষেবা অ্যাক্সেস এবং কাছাকাছি ফ্রেম সদস্যদের সাথে তুলনা করা উচিত।
মডেলের রেফারেন্স, ট্রেলারের বিবরণ, পরিমাপ করা ইনস্টলেশনের স্থান, কব্জা এবং পিনের অবস্থান, ফটোগ্রাফ বা অঙ্কন, বিদ্যমান হাইড্রোলিক তথ্য এবং প্রয়োজনীয় উত্তোলন ক্রম পাঠান।
একটি সঠিক উদ্ধৃতির জন্য, HCIC-এ ট্রেলার অঙ্কন, মাউন্টিং পরিমাপ এবং উপলব্ধ হাইড্রোলিক তথ্য পাঠান। চূড়ান্ত সিদ্ধান্ত সর্বশেষ অঙ্কন এবং সম্পূর্ণ উত্তোলন ব্যবস্থা ব্যবহার করা উচিত।
Jinan Huachen Industrial Co., Ltd. (HCIC) যানবাহন এবং শিল্প অ্যাপ্লিকেশনের জন্য হাইড্রোলিক সিলিন্ডার এবং পাওয়ার ইউনিট তৈরি করে এবং তৈরি করে। একটি মডেল 621 প্রকল্পের জন্য, HCIC উপলব্ধ ইনস্টলেশন তথ্য পর্যালোচনা করতে পারে এবং একটি OEM বা প্রতিস্থাপনের উদ্ধৃতির জন্য প্রয়োজনীয় প্রযুক্তিগত বিবরণ সনাক্ত করতে পারে।
একটি মডেল 621 পাওয়ার হোস্ট পর্যালোচনার অনুরোধ করুন:
