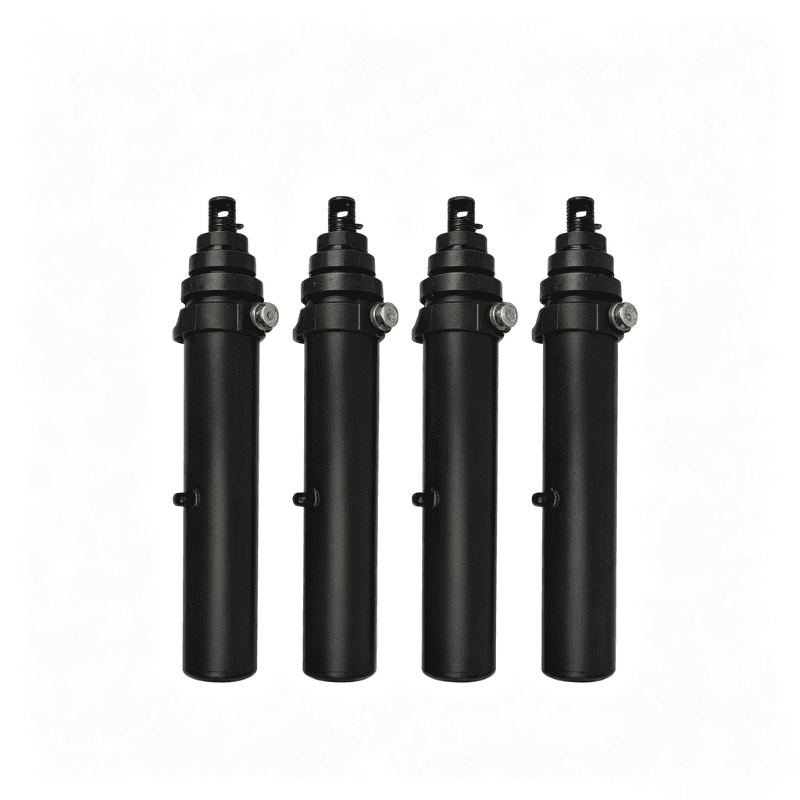

ট্রেলারের জন্য পিন-পিন মাউন্টিং টিপিং সিলিন্ডার

63-4402-104 হল একটি 4000 সিরিজের পিন-পিন মাউন্টিং টিপিং সিলিন্ডার ট্রেলারের জন্য৷ এর পিন-টু-পিন মাউন্টিং ফরম্যাট সিলিন্ডারকে দুটি মেশিন মাউন্টিং পয়েন্টের মধ্যে সংযোগ করতে দেয় আলাদা ফ্ল্যাঞ্জ বা ফুট মাউন্টিং ব্যবস্থার প্রয়োজন ছাড়াই।

ক্যাটালগ একটি 108.56 ইঞ্চি (2757 মিমি) বর্ধিত মাত্রা, একটি 71.94 ইঞ্চি (1827 মিমি) বন্ধ মাত্রা এবং একটি 3/4 এনপিটিএফ পোর্ট তালিকাভুক্ত করে। সিলিন্ডারটি একটি স্ব-ব্লিডিং ডিজাইন, প্রি-লোডেড ভি-প্যাকিং এবং ক্যাটালগে দেখানো মাউন্টিং ব্যবস্থায় স্থিতিশীল অপারেশনকে সমর্থন করার উদ্দেশ্যে একটি দীর্ঘ ভারবহন দৈর্ঘ্য ব্যবহার করে।

এই নিবন্ধটি শুধুমাত্র মডেল 63-4402-104 কভার করে।

---

I. প্রযুক্তিগত স্পেসিফিকেশন

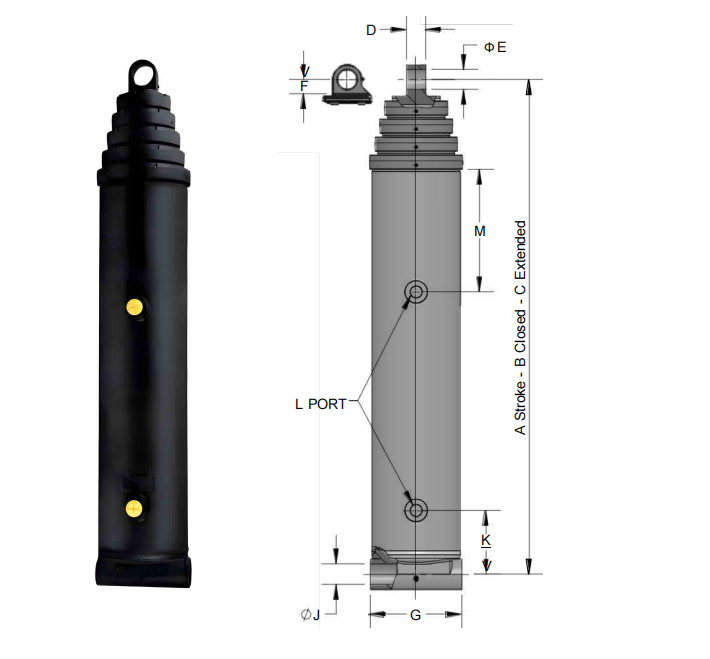

A থেকে M অক্ষরগুলি HCIC ক্যাটালগে মাত্রিক অঙ্কনকে নির্দেশ করে। অর্ডার করার আগে সম্পূর্ণ ইনস্টলেশন অঙ্কন, পিনের মাত্রা, কাজের চাপ এবং হাইড্রোলিক সার্কিটের প্রয়োজনীয়তা নিশ্চিত করুন।

---

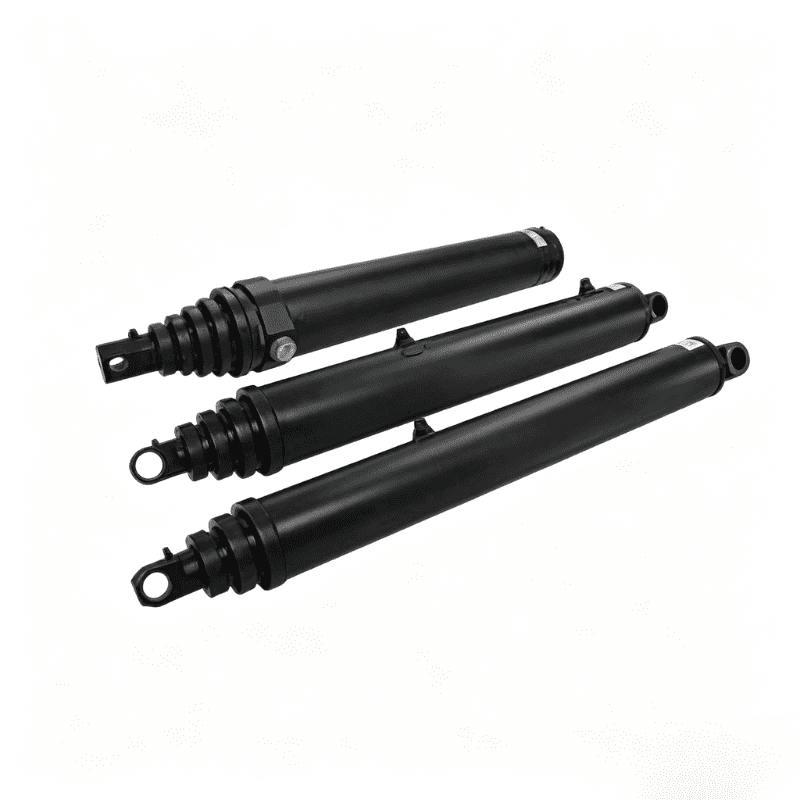

২. পিন-পিন মাউন্ট ডিজাইন

একটি পিন-পিন হাইড্রোলিক সিলিন্ডার দুটি ক্লিভিস বা লগ পয়েন্টের মধ্যে ইনস্টল করা আছে। সিলিন্ডার বডি এবং রড-এন্ড সংযোগ পিনের মাধ্যমে মেশিনের লোড স্থানান্তর করে। এই লেআউটটি সাধারণ যেখানে অ্যাকচুয়েটরকে অবশ্যই একটি টিপিং বডি, লিঙ্কেজ বা অন্যান্য স্পষ্ট কাঠামোর গতিবিধি অনুসরণ করতে হবে।

ফিট বদ্ধ এবং বর্ধিত মাত্রার চেয়ে বেশি দ্বারা নির্ধারিত হয়। ক্রেতার চেক করা উচিত:

- উভয় প্রান্তে পিন-সেন্টার দূরত্ব

- পিন ব্যাস এবং উপলব্ধ ভারবহন প্রস্থ

- ক্লিভিস ক্লিয়ারেন্স এবং প্রান্তিককরণ

- হাইড্রোলিক পোর্ট দিক

- সম্পূর্ণ স্ট্রোক মাধ্যমে পায়ের পাতার মোজাবিশেষ আন্দোলন

- মাথা এবং রড প্রান্তের চারপাশে যান্ত্রিক ছাড়পত্র

63-4402-104 শুধুমাত্র সামগ্রিক দৈর্ঘ্যের চেয়ে অনুমোদিত মাত্রিক অঙ্কন থেকে নির্বাচন করা উচিত।

---

III. ক্যাটালগে তালিকাভুক্ত নির্মাণ বৈশিষ্ট্য

3.1 স্ব-ব্লিডিং ডিজাইন

ক্যাটালগ একটি স্ব-রক্তপাত নকশা চিহ্নিত করে। ব্যবহারিক ইনস্টলেশনের কাজে, এটি কমিশনিংয়ের সময় সিলিন্ডারে আটকে থাকা বাতাসের পরিমাণ কমাতে সাহায্য করতে পারে। মেশিন সার্কিট এখনও ভরাট এবং সরঞ্জাম প্রস্তুতকারকের পদ্ধতি অনুযায়ী পরিস্কার করা প্রয়োজন।

3.2 পুনরায় লোড করা ভি-প্যাকিং

তালিকাভুক্ত সিলিং ব্যবস্থায় একটি স্ব-অ্যাডজাস্টিং ওয়েভ স্প্রিং এনার্জাইজার সহ প্রি-লোডেড ভি-প্যাকিং ব্যবহার করা হয়। ক্যাটালগ একটি বিকল্প হিসাবে একটি শক্তিশালী "Z" সীল প্যাকেজ সনাক্ত করে। হাইড্রোলিক তরল, তাপমাত্রা পরিসীমা এবং অ্যাপ্লিকেশনের কাজের অবস্থার জন্য চূড়ান্ত সীল কনফিগারেশন নিশ্চিত করা উচিত।

3.3 থ্রেডেড হেডনাট

থ্রেডেড হেডনাট যোগ করা শক্তি এবং ক্ষেত্রের সীল সমন্বয়ের জন্য একটি বৈশিষ্ট্য হিসাবে তালিকাভুক্ত করা হয়েছে। এটি একটি ব্যবহারিক পরিষেবা ইন্টারফেস প্রদান করে যখন সীল পরিদর্শন বা সমন্বয় প্রয়োজন হয়। যেকোনো ক্ষেত্রের সমন্বয় অনুমোদিত রক্ষণাবেক্ষণ পদ্ধতি অনুসরণ করা উচিত এবং চাপ বিচ্ছিন্নতা এবং নিরাপদ বিচ্ছিন্নকরণ অনুশীলনগুলি প্রতিস্থাপন করা উচিত নয়।

3.4 দীর্ঘ ভারবহন দৈর্ঘ্য

ক্যাটালগ স্থিতিশীলতার জন্য একটি দীর্ঘ ভারবহন দৈর্ঘ্য তালিকাভুক্ত করে। একটি পিন-পিন ইনস্টলেশনে, নির্দেশিকা গুরুত্বপূর্ণ কারণ অ্যাকচুয়েটর একটি চলমান কাঠামো অনুসরণ করে। সঠিক প্রান্তিককরণ এবং সঠিক পিনের অবস্থা আবশ্যক; দীর্ঘ ভারবহন দৈর্ঘ্য সিলিন্ডারকে অনিয়ন্ত্রিত সাইড লোডিংয়ের জন্য উপযুক্ত করে না।

---

IV কাজের নীতি

63-4402-104 জলবাহী চাপকে রৈখিক আন্দোলনে রূপান্তর করে। যখন তেল উপযুক্ত বন্দরে প্রবেশ করে, তখন পিস্টন এলাকায় চাপ কাজ করে এবং রডটিকে বাইরের দিকে বা ভিতরের দিকে চালিত করে। রড-এন্ড এবং ক্যাপ-এন্ড পিনগুলি সেই আন্দোলনটিকে সংযুক্ত টিপিং পদ্ধতিতে স্থানান্তর করে।

ব্যবহারযোগ্য আন্দোলন ক্যাটালগে বন্ধ এবং বর্ধিত মাত্রা দ্বারা সংজ্ঞায়িত করা হয়। হাইড্রোলিক ভালভ, পাম্প প্রবাহ, ত্রাণ সুরক্ষা এবং মেশিনের জ্যামিতি পরিষেবাতে উপলব্ধ প্রকৃত গতি এবং বল নির্ধারণ করে।

সিলিন্ডারকে একটি স্বাধীন উত্তোলন ডিভাইস হিসাবে বিবেচনা করা উচিত নয়। এটির নির্বাচন অবশ্যই হাইড্রোলিক সার্কিট এবং যান্ত্রিক কাঠামোর সাথে মিলতে হবে যেখানে এটি পিন করা হয়েছে।

---

V. প্রধান পণ্য সুবিধা

- আর্টিকুলেটেড হাইড্রোলিক সরঞ্জামের জন্য পিন-পিন মাউন্ট করা

- 108.56 ইঞ্চি / 2757 মিমি ক্যাটালগ তালিকাভুক্ত বর্ধিত মাত্রা

- 3/4 NPTF হাইড্রোলিক পোর্ট

- HCIC দ্বারা তালিকাভুক্ত স্ব-রক্তপাতের নকশা

- স্ব-অ্যাডজাস্টিং ওয়েভ স্প্রিং এনার্জাইজারের সাথে প্রি-লোড করা ভি-প্যাকিং

- ক্যাটালগে তালিকাভুক্ত ঐচ্ছিক শক্তিযুক্ত "Z" সীল প্যাকেজ

- যোগ শক্তি এবং ক্ষেত্রের সীল সমন্বয় জন্য থ্রেড হেডনাট

- স্থিতিশীলতার জন্য দীর্ঘ ভারবহন দৈর্ঘ্য

- ইঞ্চি এবং মিলিমিটার উভয় ইউনিটে উপলব্ধ বন্ধ এবং প্রসারিত মাত্রা

---

VI. অ্যাপ্লিকেশন এবং ফিটমেন্ট

ক্যাটালগ হাইড্রোলিক টিপিং সমাধানের অধীনে 4000 সিরিজের পিন-পিন সিলিন্ডার রাখে। 63-4402-104 এমন সরঞ্জামগুলির জন্য বিবেচনা করা যেতে পারে যেখানে সিলিন্ডার দুটি পিনের মধ্যে মাউন্ট করা আবশ্যক এবং উপলব্ধ ইনস্টলেশন খামটি ক্যাটালগের মাত্রার সাথে মেলে।

ফিটমেন্ট নিশ্চিত করার আগে, সম্পূর্ণ মেশিনের গতিবিধি পর্যালোচনা করুন। সম্পূর্ণ প্রত্যাহার এবং এক্সটেনশনের সময় সিলিন্ডারের পর্যাপ্ত ছাড়পত্র থাকতে হবে এবং টিপিং কাঠামো সরানোর সাথে সাথে পিনগুলি অবশ্যই সারিবদ্ধ থাকতে হবে। পায়ের পাতার মোজাবিশেষ রাউটিংও পরীক্ষা করা উচিত যাতে 3/4 NPTF সংযোগ পায়ের পাতার মোজাবিশেষ প্রস্তুতকারকের সীমার বাইরে মোচড় বা নমনের সংস্পর্শে না আসে।

---

VII. একটি উদ্ধৃতি জন্য প্রয়োজনীয় তথ্য

আপনার অনুসন্ধানের সাথে নিম্নলিখিত তথ্য পাঠান:

1. মেশিন টাইপ এবং সিলিন্ডার ফাংশন

2. বিদ্যমান পিন-সেন্টার মাত্রা

3. পিন ব্যাস এবং ক্লিভিস প্রস্থ

4. প্রয়োজনীয় বন্ধ এবং বর্ধিত দৈর্ঘ্য

5. কাজের চাপ এবং পাম্প প্রবাহ

6. জলবাহী তরল এবং অপারেটিং তাপমাত্রা

7. পোর্ট অভিযোজন এবং পায়ের পাতার মোজাবিশেষ রাউটিং

8. প্রয়োজনীয় সীল বিকল্প

9. পরিমাণ এবং ডেলিভারি গন্তব্য

10. বিদ্যমান সিলিন্ডার অঙ্কন বা পরিষ্কার ফটোগ্রাফ

একটি অঙ্কন বিশেষভাবে গুরুত্বপূর্ণ যখন প্রতিস্থাপন সিলিন্ডারটি একটি বিদ্যমান টিপিং প্রক্রিয়ার সাথে মানানসই হওয়া আবশ্যক।

অষ্টম। FAQ

---

IX. HCIC সম্পর্কে

HCIC শিল্প অ্যাপ্লিকেশনের জন্য হাইড্রোলিক সিলিন্ডার এবং হাইড্রোলিক পাওয়ার ইউনিট তৈরি করে। কোম্পানির অফিসিয়াল ওয়েবসাইট স্ট্যান্ডার্ড, উদ্দেশ্য-তৈরি এবং কাস্টম হাইড্রোলিক সমাধান উপস্থাপন করে।

একটি প্রতিস্থাপন বা OEM অনুসন্ধানের জন্য, মেশিন অঙ্কন এবং সম্পূর্ণ সিলিন্ডার মাত্রা পাঠান। চূড়ান্ত স্পেসিফিকেশন নিশ্চিত করার আগে HCIC ফিটমেন্টের প্রয়োজনীয়তা পর্যালোচনা করতে পারে।

---

X. একটি উদ্ধৃতি অনুরোধ করুন

মডেল 63-4402-104-এর জন্য, বিদ্যমান সিলিন্ডার অঙ্কন, পিনের মাত্রা, কাজের শর্ত এবং প্রয়োজনীয় পরিমাণ প্রযুক্তিগত পর্যালোচনার জন্য HCIC-কে পাঠান।
