ডাম্প ট্রাকের জন্য পিন-পিন মাউন্ট করা সিলিন্ডার

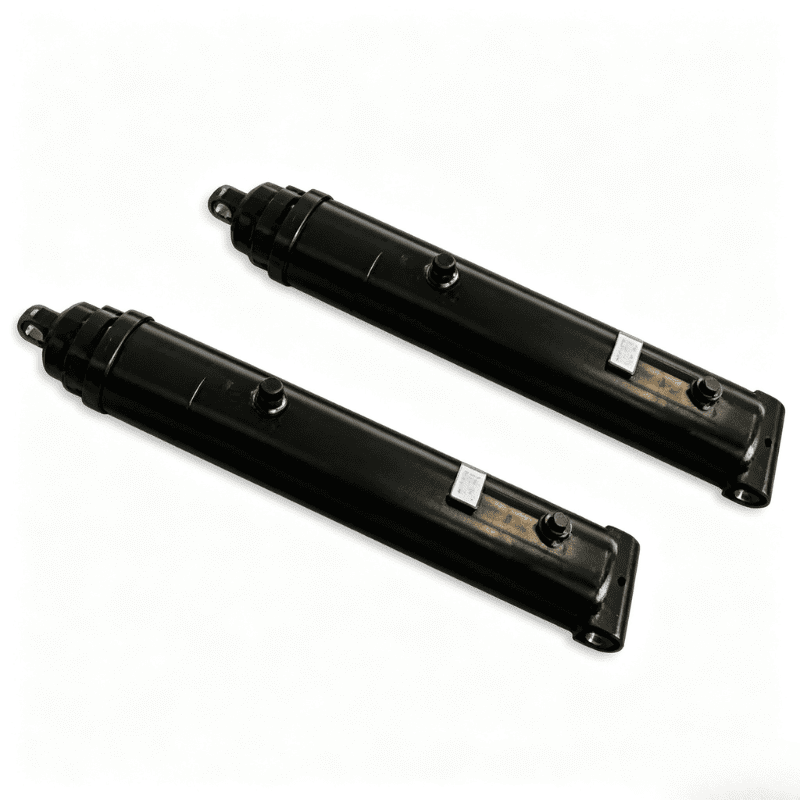

63-4402-120 হল একটি 4000 সিরিজের পিন-পিন মাউন্টিং হোস্ট সিলিন্ডার ডাম্প ট্রাকের জন্য। এর দুই-পিন মাউন্টিং ব্যবস্থা একটি স্পষ্ট মেশিন ইনস্টলেশনের উদ্দেশ্যে যেখানে সিলিন্ডার নির্দিষ্ট মাউন্টিং পয়েন্টগুলির মধ্যে কাজ করে এবং সংযুক্ত কাঠামোর গতিবিধি অনুসরণ করে।

HCIC ক্যাটালগ এই মডেলের জন্য একটি 125.31 ইঞ্চি (3183 মিমি) বর্ধিত মাত্রা, একটি 84.19 ইঞ্চি (2138 মিমি) বন্ধ মাত্রা এবং একটি 3/4 NPTF পোর্ট তালিকাভুক্ত করে। ক্যাটালগটি একটি স্ব-ব্লিডিং ডিজাইন, প্রি-লোডেড ভি-প্যাকিং, একটি ফিল্ড-অ্যাডজাস্টেবল থ্রেডেড হেডনাট এবং স্থিতিশীলতার জন্য একটি দীর্ঘ ভারবহন দৈর্ঘ্যকেও চিহ্নিত করে।

এই নিবন্ধটি শুধুমাত্র মডেল 63-4402-120 কভার করে।

---

I.Technical Specifications

মাত্রাগুলি HCIC ক্যাটালগ অঙ্কনে দেখানো অক্ষর ব্যবহার করে। অর্ডার দেওয়ার আগে সম্পূর্ণ অঙ্কন, পিনের বিবরণ, হাইড্রোলিক চাপ এবং ইনস্টলেশন ছাড়পত্র নিশ্চিত করুন।

---

২. পিন-পিন মাউন্টিং ব্যবস্থা

63-4402-120 দুটি মেশিন পিনের মধ্যে ইনস্টল করা আছে। একটি প্রান্ত সিলিন্ডার বডির সাথে এবং অন্যটি রড-এন্ড মাউন্টিংয়ের সাথে সংযোগ করে। যেহেতু হাইড্রোলিক সার্কিট রডকে প্রসারিত বা প্রত্যাহার করে, পিন কেন্দ্রগুলি রৈখিক আন্দোলনকে সংযুক্ত টিপিং প্রক্রিয়াতে স্থানান্তর করে।

মাউন্ট বিন্যাস সঠিক ফিটমেন্ট প্রয়োজন. একটি বিদ্যমান অ্যাকচুয়েটর প্রতিস্থাপন করার আগে, পরীক্ষা করুন:

- বন্ধ এবং বর্ধিত পিন-সেন্টার দূরত্ব

- পিন ব্যাস এবং ভারবহন প্রস্থ

- সম্পূর্ণ আন্দোলনের মাধ্যমে ক্লিভিস প্রান্তিককরণ

- পোর্ট অবস্থান এবং পায়ের পাতার মোজাবিশেষ বাঁক ব্যাসার্ধ

- হেডনাট এবং রড প্রান্তের চারপাশে ক্লিয়ারেন্স

- যান্ত্রিক স্টপ এবং সম্ভাব্য পার্শ্ব লোড

একটি সঠিক ক্যাটালগ দৈর্ঘ্য নিজেই নিশ্চিত করে না যে সিলিন্ডারটি মেশিনে ফিট হবে। সম্পূর্ণ মাউন্ট অঙ্কন উত্পাদন আগে অনুমোদন করা উচিত।

---

III. HCIC দ্বারা তালিকাভুক্ত নকশা বৈশিষ্ট্য

3.1 স্ব-ব্লিডিং ডিজাইন

ক্যাটালগটি 4000 সিরিজের পিন-পিন সিলিন্ডারের জন্য একটি স্ব-ব্লিডিং ডিজাইন চিহ্নিত করে। এই বৈশিষ্ট্যটি সিলিন্ডারটিকে কমিশনিংয়ের সময় আটকে থাকা বাতাসকে মুক্তি দিতে সাহায্য করতে পারে যখন হাইড্রোলিক সিস্টেমটি ভরাট করা হয় এবং সরঞ্জাম পদ্ধতি অনুসারে পরিচালিত হয়।

সিস্টেমের এখনও উপযুক্ত ভরাট, বায়ু অপসারণ এবং তেল-পরিচ্ছন্নতার অনুশীলন প্রয়োজন। স্ব-রক্তপাত জলাধার, পায়ের পাতার মোজাবিশেষ এবং সংযোগ পরিদর্শন করার প্রয়োজন অপসারণ করে না।

3.2 প্রি-লোডেড ভি-প্যাকিং

সিলিন্ডারটি প্রি-লোড করা V-প্যাকিং এবং একটি স্ব-অ্যাডজাস্টিং ওয়েভ স্প্রিং এনার্জাইজার সহ তালিকাভুক্ত করা হয়েছে। ক্যাটালগ একটি বিকল্প হিসাবে একটি শক্তিশালী "Z" সীল প্যাকেজ সনাক্ত করে। হাইড্রোলিক তরল, তাপমাত্রা এবং অপারেটিং শর্ত অনুযায়ী চূড়ান্ত সীল বিন্যাস নিশ্চিত করা উচিত।

3.3 থ্রেডেড হেডনাট এবং ফিল্ড সীল সমন্বয়

থ্রেডেড হেডনাট যুক্ত শক্তি এবং ক্ষেত্রের সীল সমন্বয়ের জন্য তালিকাভুক্ত করা হয়েছে। এটি রক্ষণাবেক্ষণ কর্মীদের সীল-সম্পর্কিত কাজের জন্য একটি সংজ্ঞায়িত পরিষেবা ইন্টারফেস দেয়। যেকোনো পরিষেবা অপারেশনের আগে, হাইড্রোলিক চাপকে বিচ্ছিন্ন করুন, সংযুক্ত কাঠামোকে সমর্থন করুন এবং মেশিনের নিরাপদ রক্ষণাবেক্ষণ পদ্ধতি অনুসরণ করুন।

3.4 দীর্ঘ ভারবহন দৈর্ঘ্য

HCIC স্থিতিশীলতার জন্য একটি দীর্ঘ ভারবহন দৈর্ঘ্য তালিকাভুক্ত করে। এটি একটি অ্যাকচুয়েটরের সাথে প্রাসঙ্গিক যা দুটি পিনের মধ্যে একটি উচ্চারিত কাঠামো সরায়। সঠিক পিন সারিবদ্ধকরণ, ক্লিভিস অবস্থা এবং মেশিন-সাইড নির্দেশিকা এখনও প্রয়োজন কারণ সিলিন্ডার অনিয়ন্ত্রিত পার্শ্ব লোডিংয়ের জন্য ক্ষতিপূরণের উদ্দেশ্যে নয়।

---

IV কাজের নীতি

রৈখিক রড আন্দোলন তৈরি করতে পিস্টনের উপর হাইড্রোলিক চাপ কাজ করে। সিলিন্ডারের বডি এবং রডের প্রান্ত দুটি পিনযুক্ত সংযোগের মাধ্যমে সেই আন্দোলনকে প্রেরণ করে। জলবাহী পাম্প এবং নিয়ন্ত্রণ ভালভ তেল প্রবাহ নির্ধারণ করে, যখন সার্কিটের চাপ সুরক্ষা অপারেটিং অবস্থাকে সীমাবদ্ধ করে।

মডেল 63-4402-120 এর জন্য, ক্যাটালগ উপলব্ধ স্ট্রোক খাম পরীক্ষা করতে ব্যবহৃত বন্ধ এবং বর্ধিত মাত্রিক মান দেয়। মেশিনের ডিজাইনারকে অবশ্যই নিশ্চিত করতে হবে যে টিপিং স্ট্রাকচারটি সিলিন্ডারটিকে একটি অনিচ্ছাকৃত লোড পাথে বাঁধাই, নীচে না ফেলে বা জোরপূর্বক তার সম্পূর্ণ সীমার মধ্যে দিয়ে যেতে পারে।

---

V. প্রধান পণ্য সুবিধা

- উচ্চারিত টিপিং সরঞ্জামের জন্য পিন-পিন মাউন্ট করা

- 125.31 ইঞ্চি / 3183 মিমি ক্যাটালগ তালিকাভুক্ত বর্ধিত মাত্রা

- 3/4 NPTF হাইড্রোলিক পোর্ট

- HCIC দ্বারা তালিকাভুক্ত স্ব-রক্তপাতের নকশা

- স্ব-অ্যাডজাস্টিং ওয়েভ স্প্রিং এনার্জাইজারের সাথে প্রি-লোড করা ভি-প্যাকিং

- ক্যাটালগে তালিকাভুক্ত ঐচ্ছিক শক্তিযুক্ত "Z" সীল প্যাকেজ

- যোগ শক্তি এবং ক্ষেত্রের সীল সমন্বয় জন্য থ্রেড হেডনাট

- স্থিতিশীলতার জন্য দীর্ঘ ভারবহন দৈর্ঘ্য

- ইনস্টলেশন পরিকল্পনার জন্য ইঞ্চি এবং মিলিমিটার মাত্রা

---

VI. অ্যাপ্লিকেশন এবং ফিটমেন্ট

4000 সিরিজটি হাইড্রোলিক টিপিং সমাধান হিসাবে HCIC ক্যাটালগে উপস্থাপন করা হয়েছে। মডেল 63-4402-120 বিবেচনার জন্য উপযুক্ত যেখানে সরঞ্জামগুলির জন্য একটি পিন-পিন সিলিন্ডার প্রয়োজন এবং মেশিন ইন্টারফেস তালিকাভুক্ত মাত্রিক খামের সাথে মেলে।

ক্রেতার লোড পাথ, পিন সারিবদ্ধকরণ, অপারেটিং গতি, চাপ, তেলের ধরন এবং পায়ের পাতার মোজাবিশেষ রাউটিং যাচাই করা উচিত। দীর্ঘ প্রসারিত মাত্রা ইনস্টলেশন পরিকল্পনাকে বিশেষভাবে গুরুত্বপূর্ণ করে তোলে: ফিটমেন্ট নিশ্চিত করার আগে পরিবহন বা ভাঁজ অবস্থান, সম্পূর্ণ টিপিং অবস্থান এবং সমস্ত মধ্যবর্তী অবস্থান পরীক্ষা করুন।

---

VII. একটি উদ্ধৃতি জন্য প্রয়োজনীয় তথ্য

একটি প্রকল্প-নির্দিষ্ট পর্যালোচনা পেতে নিম্নলিখিত বিবরণ প্রদান করুন:

1. মেশিনের ধরন এবং টিপিং ফাংশন

2. বিদ্যমান বন্ধ এবং বর্ধিত পিন কেন্দ্র

3. পিনের ব্যাস, ক্লিভিস প্রস্থ এবং ভারবহন ব্যবস্থা

4. প্রয়োজনীয় কাজের চাপ এবং পাম্প প্রবাহ

5. জলবাহী তরল এবং অপারেটিং তাপমাত্রা

6. পোর্ট অভিযোজন এবং পায়ের পাতার মোজাবিশেষ রাউটিং

7. সীল পছন্দ বা তরল-সামঞ্জস্যতা প্রয়োজন

8. যান্ত্রিক স্টপ এবং ক্লিয়ারেন্স তথ্য

9. পরিমাণ এবং গন্তব্য

10. বিদ্যমান অঙ্কন, নমুনা পরিমাপ বা ফটোগ্রাফ

এই বিবরণগুলি সিলিন্ডারের মাত্রাগুলিকে শুধুমাত্র একটি নামমাত্র মডেল নামের বিপরীতে প্রকৃত মেশিনের বিরুদ্ধে পরীক্ষা করার অনুমতি দেয়।

---
