আপনার একটি মেশিনে একটি মৃত সিলিন্ডার আছে। মেশিন ডাউন। আপনি একটি প্রতিস্থাপন প্রয়োজন, দ্রুত.
পরিমাপ না করেই অর্ডার করুন এবং আপনি জুয়া খেলুন: নতুন সিলিন্ডারে সঠিক বোর আছে কিন্তু ভুল স্ট্রোক — কাজটি শেষ হওয়ার আগেই এটি তলিয়ে যায়। অথবা পিন চোখ এক চতুর্থাংশ ইঞ্চি খুব ছোট. অথবা পোর্ট ভুল থ্রেড হয়. ভুল অংশ ফিরে যাওয়ার সময় মেশিনটি আরও দুই সপ্তাহ নিচে থাকে।
একটি সতর্ক পরিমাপ চল্লিশ মিনিট সময় লাগে। এটি "আমি মনে করি এটি এত বড়" এমন একটি অঙ্কনে পরিণত হয় যা থেকে একটি কারখানা তৈরি করা যায়। আপনি পরিমাপ করার জন্য ব্যয় করা প্রতিটি ঘন্টা এমন একটি ঘন্টা যা আপনি উপযুক্ত নয় এমন একটি প্রতিস্থাপনের জন্য অপেক্ষা করেন না।
এই নির্দেশিকাটি আপনার প্রয়োজনীয় ছয়টি পরিমাপ কভার করে: বোর, রড, স্ট্রোক, সামগ্রিক দৈর্ঘ্য, মাউন্টিং এবং পোর্ট।
- ক্যালিপার (একটি সস্তা 6-ইঞ্চি ডিজিটাল ক্যালিপার ঠিক আছে)
- একটি টেপ পরিমাপ বা ইস্পাত শাসক
- একটি কলম এবং কাগজ (বা আপনার ফোন)
- একটি ক্যামেরা
- পরিষ্কার ন্যাকড়া — পরিমাপের আগে রড এবং পোর্টগুলি মুছুন
বহিরাগত কিছুই না. একটি দোকানের তলায় এই সব আছে।
বোর হল ব্যারেলের অভ্যন্তরীণ ব্যাস — যে অংশে পিস্টন স্লাইড করে। এটি সিলিন্ডারের বল নির্ধারণ করে।
পিস্টন এরিয়া = π × (বোর/2)²
কেন এটি গুরুত্বপূর্ণ তা দেখানোর জন্য দুটি উদাহরণ:
- 2000 PSI এ 3" বোর → 14,137 পাউন্ড পুশ ফোর্স
- 2000 PSI এ 4" বোর → 25,133 পাউন্ড পুশ ফোর্স
একই চাপ, 78% বেশি বল। তাই বোর হল প্রথম নম্বর যা একটি কারখানা চায়।
কিভাবে পরিমাপ করবেন:যদি সিলিন্ডারটি আলাদা করা হয় তবে ব্যারেলের ভিতরে সরাসরি ক্যালিপার করুন। যদি এটি এখনও একত্রিত হয় তবে এটিকে জোর করবেন না — বোরটি প্রায়শই ব্যারেলে বা ডেটা প্লেটে স্ট্যাম্প করা হয়। "3.00 BORE" বা একটি মডেল নম্বরের মতো একটি স্ট্যাম্পিং সন্ধান করুন৷ আমাদের যে কোন স্ট্যাম্পিং একটি ছবি পাঠান; আমরা মডেল থেকে বোর পড়তে পারি।

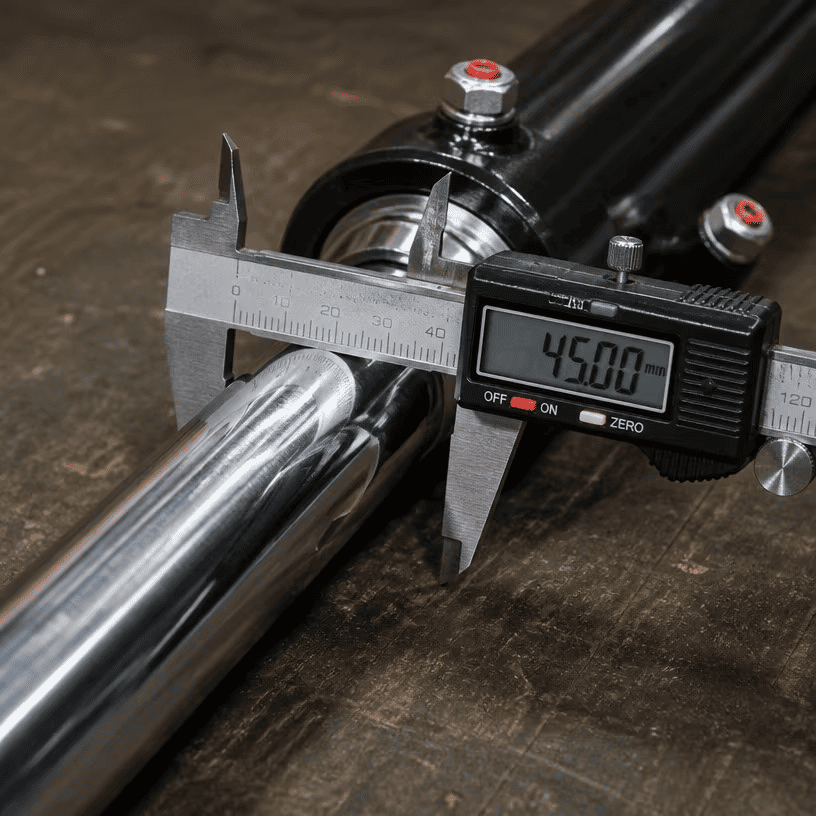

রডের ব্যাস দুটি কারণে গুরুত্বপূর্ণ: শক্তি এবং সীল ফিট।
কিভাবে পরিমাপ করবেন:রডকে ক্যালিপার করুন যেখানে এটি পরিষ্কার - গ্রন্থির কাছে, ডগায় নয় যেখানে এটি পরিধান করা যেতে পারে। প্রথমে পরিষ্কার করুন। একটি ধূলিময় রড এটির চেয়ে বড় পরিমাপ করে।
পরিধান জন্য পরীক্ষা করুন. যদি রডটি ভারী স্কোরিং, পিটিং বা একটি জীর্ণ পদক্ষেপ দেখায় যেখানে সিলটি চড়েছে, আপনার অনুসন্ধানে তা বলুন। একটি জীর্ণ রড মানে মেশিনে একটি ভুলভাবে সাজানো সমস্যা হতে পারে — কারণটি ঠিক না হলে নতুন সিলিন্ডারটি একইভাবে পরিধান করবে।

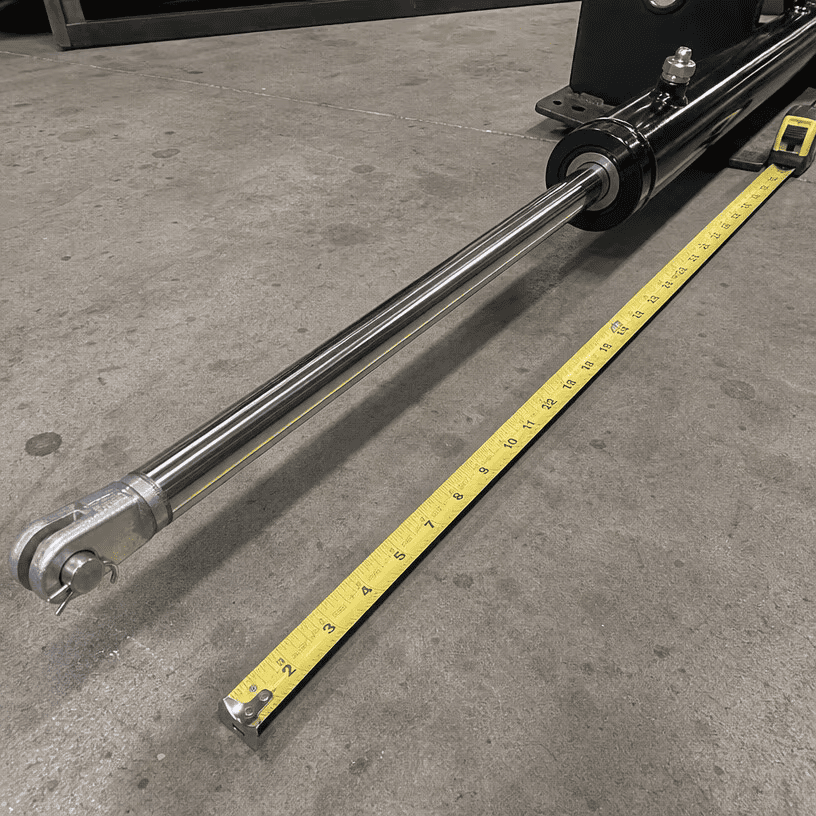

স্ট্রোক হল রডটি যে দূরত্ব অতিক্রম করে, সম্পূর্ণরূপে প্রত্যাহার করা থেকে সম্পূর্ণ প্রসারিত পর্যন্ত। এখানেই বেশিরভাগ পরিমাপের ভুল ঘটে।
ভুল উপায়:সিলিন্ডার মেশিন বন্ধ হলে উন্মুক্ত রড থেকে অনুমান করা।
1. সম্পূর্ণরূপে প্রত্যাহার করা সিলিন্ডার পরিমাপ করুন — প্রান্ত থেকে শেষ, পিন কেন্দ্র থেকে পিন কেন্দ্র। এটিকে আর কল করুন।
2. সম্পূর্ণভাবে প্রসারিত সিলিন্ডার পরিমাপ করুন — প্রান্ত থেকে শেষ, পিন কেন্দ্র থেকে পিন কেন্দ্র। এই ই কল.
3. স্ট্রোক = E − R (একটি স্ট্যান্ডার্ড সিলিন্ডারের জন্য, রড ট্র্যাভেল বর্ধিত এবং প্রত্যাহারের মধ্যে সামগ্রিক দৈর্ঘ্যের পার্থক্যের সমান)।
উদাহরণ: প্রত্যাহার করা 24 ইঞ্চি, প্রসারিত 60 ইঞ্চি → স্ট্রোক 36 ইঞ্চি।
যদি সিলিন্ডারটি মেশিনে থাকে তবে আপনি স্ট্রোকটি জায়গায় পরিমাপ করতে পারেন: গ্রন্থিটিতে রডটি চিহ্নিত করুন, সম্পূর্ণভাবে প্রসারিত করুন, উন্মুক্ত রডটি পরিমাপ করুন - সেই উন্মুক্ত দৈর্ঘ্যটি স্ট্রোক।
কখনোই একক মিশ্রিত করবেন না। সবকিছুকে ইঞ্চিতে বা সবকিছু মিলিমিটারে পরিমাপ করুন। একটি 36" স্ট্রোকের সাথে উদ্ধৃত একটি সিলিন্ডার এবং একটি 900 মিমি স্ট্রোক একই সিলিন্ডার নয়।

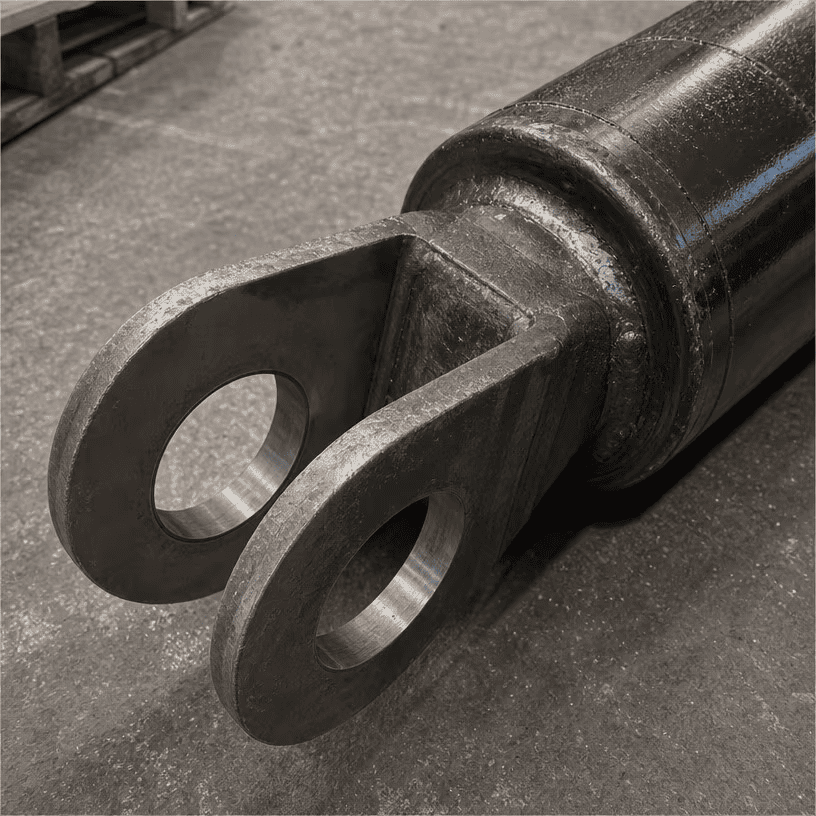

মাউন্টিং হল কিভাবে সিলিন্ডার মেশিনের সাথে সংযুক্ত হয়। এটি ভুল আদেশের দ্বিতীয়-সবচেয়ে সাধারণ উৎস।
পিন আই (ক্লেভিস): পিনের গর্তের ব্যাস এবং কানের মধ্যবর্তী প্রস্থ পরিমাপ করুন। এছাড়াও পিন হোল কেন্দ্র থেকে ব্যারেল/রডের শেষ পর্যন্ত দূরত্ব নোট করুন — এই মাত্রাগুলি থেকে কারখানাগুলি তৈরি হয়।
ক্রস টিউব: টিউবের বাইরের ব্যাস এবং টিউবের শেষের মধ্যে দূরত্ব পরিমাপ করুন।
ফ্ল্যাঞ্জ বা ট্রুনিয়ন: বোল্ট হোল প্যাটার্ন, বোল্টের আকার এবং ফ্ল্যাঞ্জের বেধ লক্ষ্য করুন। ট্রুনিয়নের জন্য, পিনের ব্যাস এবং ব্যারেল বরাবর ট্রুনিয়নের অবস্থান।
সবচেয়ে গুরুত্বপূর্ণ: পিন কেন্দ্র। আপনি যখন সামগ্রিক দৈর্ঘ্য দেন (প্রত্যাহার করা এবং প্রসারিত), তখন তাদের পিন সেন্টারে পিন সেন্টার দিন - এটিই মেশিনটি আসলে দেখতে পায়। চোখের বাইরে পরিমাপ করা পিন চোখের পুরুত্ব দুইবার যোগ করে এবং আপনার প্রতিস্থাপন খুব দীর্ঘ হবে।

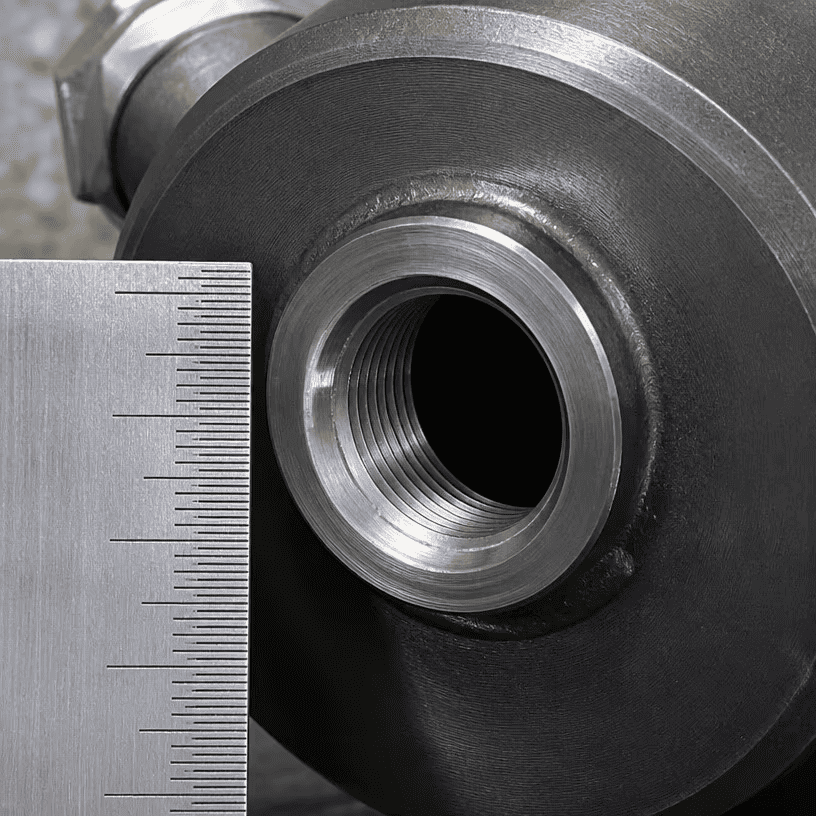

পোর্টগুলি হল যেখানে পায়ের পাতার মোজাবিশেষ সংযোগ করে। থ্রেড ভুল এবং কিছুই ফিট পেতে.
চারটি সাধারণ মান: SAE (UNF থ্রেড), NPT (টেপারড পাইপ), BSP (ব্রিটিশ সমান্তরাল), এবং মেট্রিক।
কীভাবে পরিমাপ করবেন: পোর্ট ব্যাস ক্যালিপার করুন, তারপর এক ইঞ্চি (ইঞ্চির জন্য) বা 10 মিমি (মেট্রিকের জন্য) থ্রেডগুলি গণনা করুন। তুলনা করুন
| থ্রেড | সিলিন্ডারে সাধারণ আকার | নোট |
|---|---|---|
| SAE O-ring (JIC-শৈলী) | #6, #8, #10 | সোজা, ও-রিং মুখ সিল করে |
| এনপিটি | 1/4", 3/8", 1/2" | Tapered, থ্রেড উপর সীল |
| বিএসপিপি/বিএসপিটি | 1/4", 3/8", 1/2" | সমান্তরাল বা টেপারড ব্রিটিশ স্ট্যান্ডার্ড |
| মেট্রিক | M18×1.5, M22×1.5 | সোজা মেট্রিক থ্রেড |
নিশ্চিত নন? ছবিএর পাশে একটি শাসক দিয়ে পোর্টটি র্যাফ করুন এবং ছবিটি পাঠান। আমরা ছবি থেকে থ্রেড শনাক্ত করি — অনুমান করার চেয়ে দ্রুত এবং নিরাপদ.
1. স্ট্রোক ভুল পরিমাপ করা — প্রত্যাহার করা এবং প্রসারিত দৈর্ঘ্য পরিমাপের পরিবর্তে অনুমান করা।
2. চোখের বাইরের সামগ্রিক দৈর্ঘ্য পরিমাপ করা — সর্বদা পিন সেন্টার থেকে পিন সেন্টার ব্যবহার করুন।
3. ইঞ্চি এবং মিলিমিটার মিশ্রিত করা - দুটি ইউনিট সিস্টেমে উদ্ধৃত একটি সিলিন্ডার।
4. একটি জীর্ণ রড পরিমাপ করা - রড যেখানে এটি পরেছে পাতলা; এটি পরিষ্কার করুন এবং গ্রন্থি শেষে পরিমাপ করুন।
5. পিনের ব্যাস ভুলে যাওয়া — বোরটি সঠিক, মাউন্টিং গর্তগুলি ভুল, এবং সিলিন্ডারটি পিন আপ হবে না।
6. কোন ছবি নেই — সিলিন্ডারের একটি ছবি, ডাটা প্লেট, মাউন্টিং, এবং পোর্টগুলি নম্বর পাঠানোর আগে অর্ধেক প্রশ্নের উত্তর দেয়৷
এটি পূরণ করুন এবং আপনার অনুসন্ধানের সাথে এটি পাঠান:
| পরিমাপ | মান | একক (এ/মিমি) |
|---|---|---|
| বোর | ||
| রড ব্যাস | ||
| স্ট্রোক | ||
| প্রত্যাহার করা দৈর্ঘ্য (পিন কেন্দ্র থেকে পিন কেন্দ্র) | ||
| বর্ধিত দৈর্ঘ্য (পিন কেন্দ্র থেকে পিন কেন্দ্র) | ||
| মাউন্টিং টাইপ (পিন আই / ক্লিভিস / ক্রস টিউব / ফ্ল্যাঞ্জ / ট্রুনিয়ন) | ||
| পিন হোল ব্যাস (যদি পিন আই) | ||
| পোর্ট থ্রেড (SAE/NPT/BSP/মেট্রিক) | ||
| পোর্ট সাইজ | ||
| ছবি সংযুক্ত? (সিলিন্ডার, ডেটা প্লেট, মাউন্টিং, পোর্ট) |
ওয়ার্কশীট পাঠান, প্লাস:
1. সিলিন্ডারের ছবি — সাইড ভিউ, মাউন্টিং এন্ড, পোর্ট, ডাটা প্লেট
2. পিপা উপর কোন স্ট্যাম্পিং বা অংশ নম্বর
3. মেশিন তৈরি এবং মডেল, যদি পরিচিত হয়
আমরা আপনার পরিমাপ থেকে প্রতিস্থাপন তৈরি করি, অথবা আমরা আমাদের ক্যাটালগের বিপরীতে অংশ নম্বর ক্রস-রেফারেন্স করি — যেটি আপনাকে দ্রুত সঠিক সিলিন্ডার পায়। আপনার পরিমাপে কিছু যোগ না হলে, আমাদের প্রকৌশলীরা ইস্পাত কাটার আগে জিজ্ঞাসা করবে। আমরা অনুমান করি না।
জিনান হুয়াচেন ইন্ডাস্ট্রিয়াল কোং, লিমিটেড 1998 সালে প্রতিষ্ঠিত। জিনান, শানডং, চীন। তিনটি কারখানা। 300+ কর্মচারী। 25+ প্রকৌশলী। 50+ দেশে রপ্তানি। আমরা হাইড্রোলিক সিলিন্ডার এবং পাওয়ার ইউনিট তৈরি করি — টেলিস্কোপিক, টাই-রড, ওয়েল্ডেড, রিফিউজ ট্রাক, ডাম্প ট্রেলার এবং আপনার পরিমাপের জন্য তৈরি কাস্টম প্রতিস্থাপন। ISO 9001:2015। ইন-হাউস হোনিং, QPQ চিকিত্সা, এবং চাপ পরীক্ষা।
ডেভিড গান - রপ্তানি বিভাগ
- হোয়াটসঅ্যাপ / ফোন: +86 153 7619 8599
- ইমেইল: davidsong@mail.huachen.cc
- ওয়েবসাইট: http://jnhcic.com/
- ঠিকানা: বিল্ডিং A9, Yinfeng ইন্টারন্যাশনাল বায়োলজি সিটি, নং 1177 চুনলান রোড, হাই-টেক জোন, জিনান সিটি, শানডং প্রদেশ, চীন
আপনার ওয়ার্কশীট এবং ফটোগুলি পাঠান৷ আমরা কাজের দিনে 24 ঘন্টার মধ্যে একটি ফিটমেন্ট চেক এবং একটি উদ্ধৃতি সহ উত্তর দিই৷
