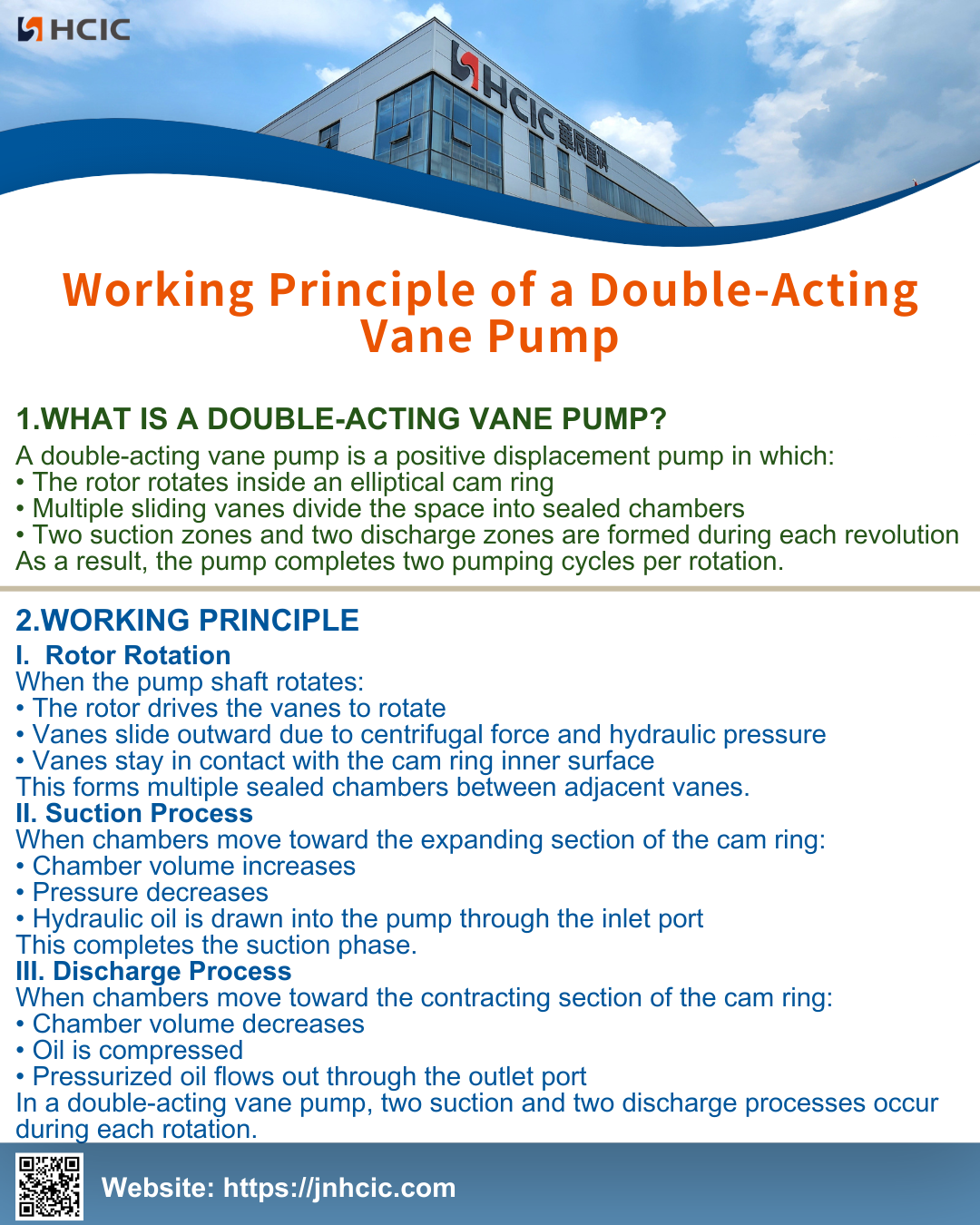

একটি ডবল-অ্যাক্টিং ভ্যান পাম্প হল একটি ইতিবাচক স্থানচ্যুতি পাম্প যাতে:
• রোটর একটি উপবৃত্তাকার ক্যাম রিং এর ভিতরে ঘোরে
• একাধিক স্লাইডিং ভ্যান স্থানটিকে সিল করা চেম্বারে বিভক্ত করে
• প্রতিটি বিপ্লবের সময় দুটি সাকশন জোন এবং দুটি ডিসচার্জ জোন গঠিত হয়
ফলস্বরূপ, পাম্প প্রতি ঘূর্ণনে দুটি পাম্পিং চক্র সম্পন্ন করে।
যখন পাম্প শ্যাফ্ট ঘোরে:
• রোটার ভ্যানগুলিকে ঘোরানোর জন্য চালিত করে
• সেন্ট্রিফিউগাল বল এবং হাইড্রোলিক চাপের কারণে ভ্যানগুলি বাইরের দিকে স্লাইড করে
• ভ্যানগুলি ক্যামের রিং ভিতরের পৃষ্ঠের সংস্পর্শে থাকে
এটি সংলগ্ন ভেনের মধ্যে একাধিক সিল করা চেম্বার গঠন করে।
যখন চেম্বারগুলি ক্যাম রিংয়ের প্রসারিত অংশের দিকে চলে যায়:
• চেম্বারের আয়তন বৃদ্ধি পায়
• চাপ কমে যায়
• হাইড্রোলিক তেল খাঁড়ি পোর্টের মাধ্যমে পাম্পে টানা হয়
এটি স্তন্যপান পর্যায় সম্পূর্ণ করে।
যখন চেম্বারগুলি ক্যাম রিং এর কন্ট্রাক্টিং বিভাগের দিকে যায়:
• চেম্বারের আয়তন হ্রাস পায়
• তেল সংকুচিত হয়
• চাপযুক্ত তেল আউটলেট পোর্টের মধ্য দিয়ে প্রবাহিত হয়
একটি ডবল-অ্যাক্টিং ভ্যান পাম্পে, প্রতিটি ঘূর্ণনের সময় দুটি স্তন্যপান এবং দুটি স্রাব প্রক্রিয়া ঘটে।
