মডেল 520 পাওয়ার হোস্টের ক্যাটালগ মাত্রা পর্যালোচনা করুন এবং একটি ডাম্প-ট্রেলার প্রকল্পের আগে ফ্রেমের স্থান, মাউন্টিং জ্যামিতি এবং পরিষেবা ছাড়পত্র পরীক্ষা করুন।
মডেল 520 পাওয়ার হোইস্ট সরবরাহকৃত আমেরিকান পাওয়ার হোইস্ট ক্যাটালগে তালিকাভুক্ত একটি কমপ্যাক্ট উত্তোলন উপাদান। একটি ডাম্প-ট্রেলার নির্মাতা বা প্রতিস্থাপন ক্রেতার জন্য, প্রথম প্রশ্নটি কেবল একটি উত্তোলন করতে পারে কিনা তা নয়। উত্তোলন উপলব্ধ ফ্রেমের স্থান, পিভট বিন্যাস এবং চলাচলের পথের সাথে মানানসই কিনা তা হল।

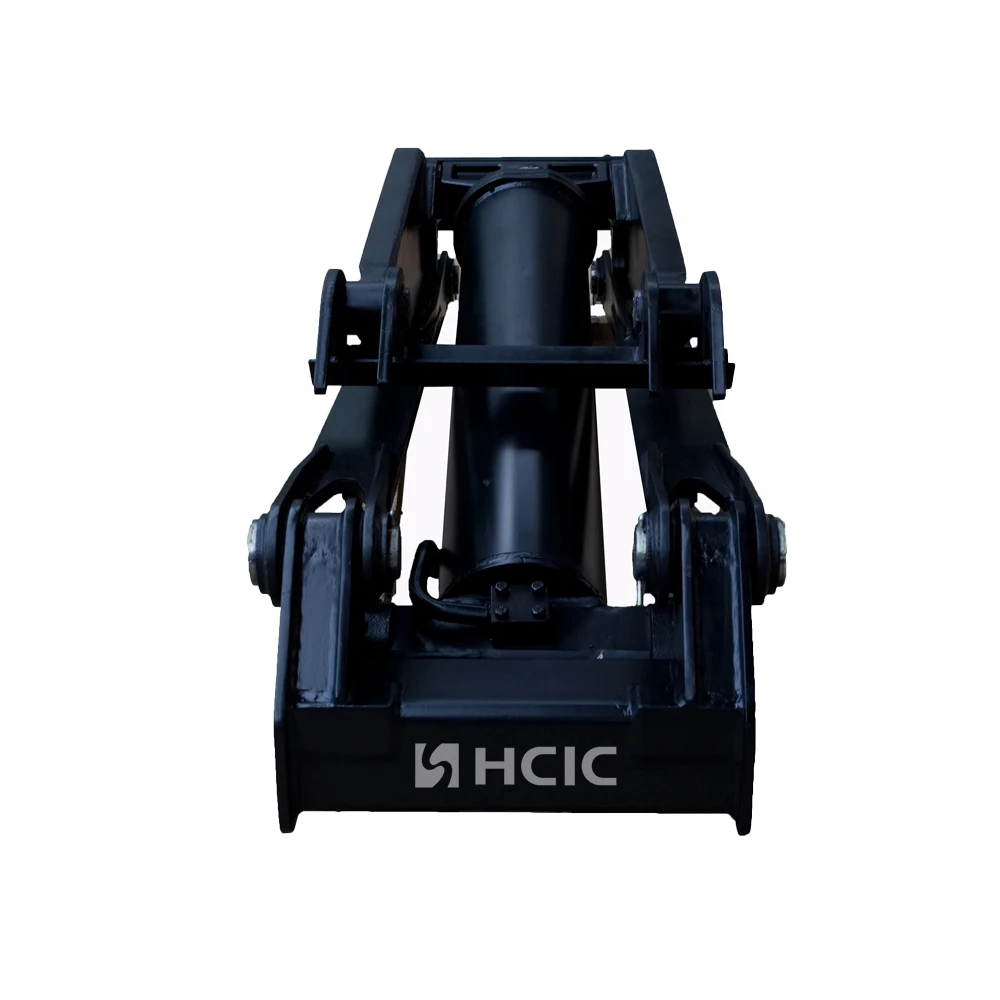

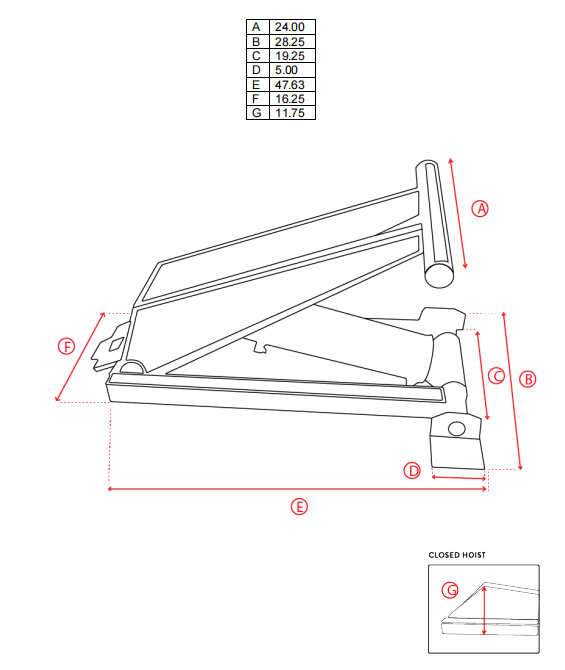

মডেল 520 পৃষ্ঠা A থেকে G থেকে সাতটি মাত্রিক রেফারেন্স প্রদান করে। ট্রেলারের গঠন, হাইড্রোলিক সার্কিট এবং মাউন্টিং বিশদ চূড়ান্ত হওয়ার আগে এই মাত্রাগুলি ইনস্টলেশন খাম পরীক্ষা করার জন্য একটি ইঞ্জিনিয়ারিং সূচনা পয়েন্ট দেয়।
| প্যারামিটার | ক্যাটালগ মান |
|---|---|
| মডেল | 520 |
| পণ্য বিভাগ | শক্তি উত্তোলন |
| মাত্রা A | 24.00 ইঞ্চি |
| মাত্রা বি | 28.25 ইঞ্চি |
| মাত্রা C | 19.25 ইঞ্চি |
| মাত্রা ডি | 5.00 ইঞ্চি |
| মাত্রা ই | 47.63 ইঞ্চি |
| মাত্রা F | 16.25 ইঞ্চি |
| মাত্রা জি | 11.75 ইঞ্চি |
এই মানগুলি মডেল 520 ক্যাটালগ পৃষ্ঠা থেকে প্রতিলিপি করা হয়েছে। উত্পাদন অনুমোদনের আগে মূল অঙ্কন এবং গ্রাহকের প্রকৃত ট্রেলারের মাত্রা পরীক্ষা করা উচিত।

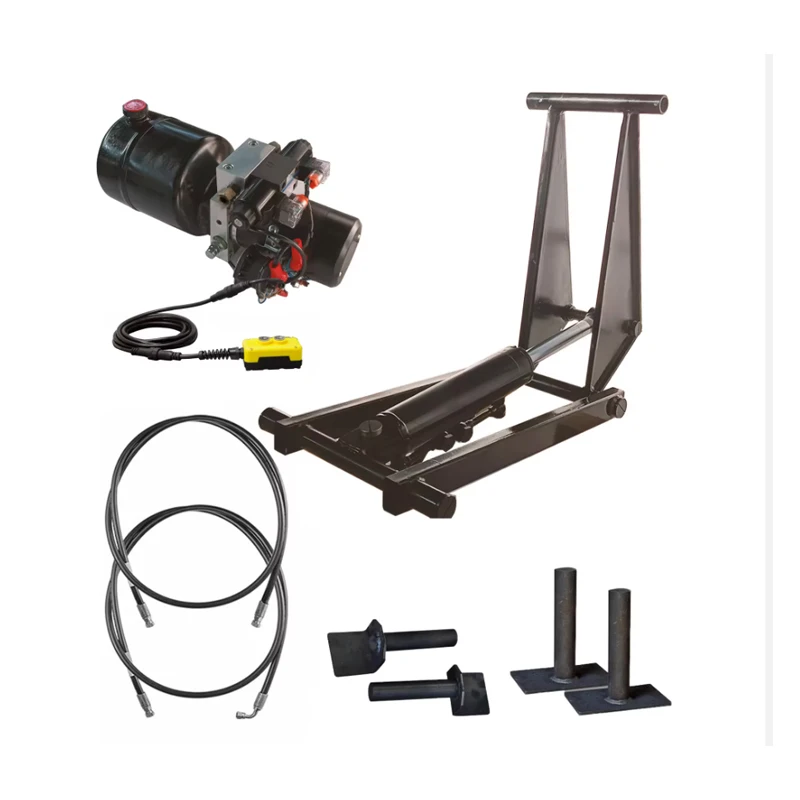

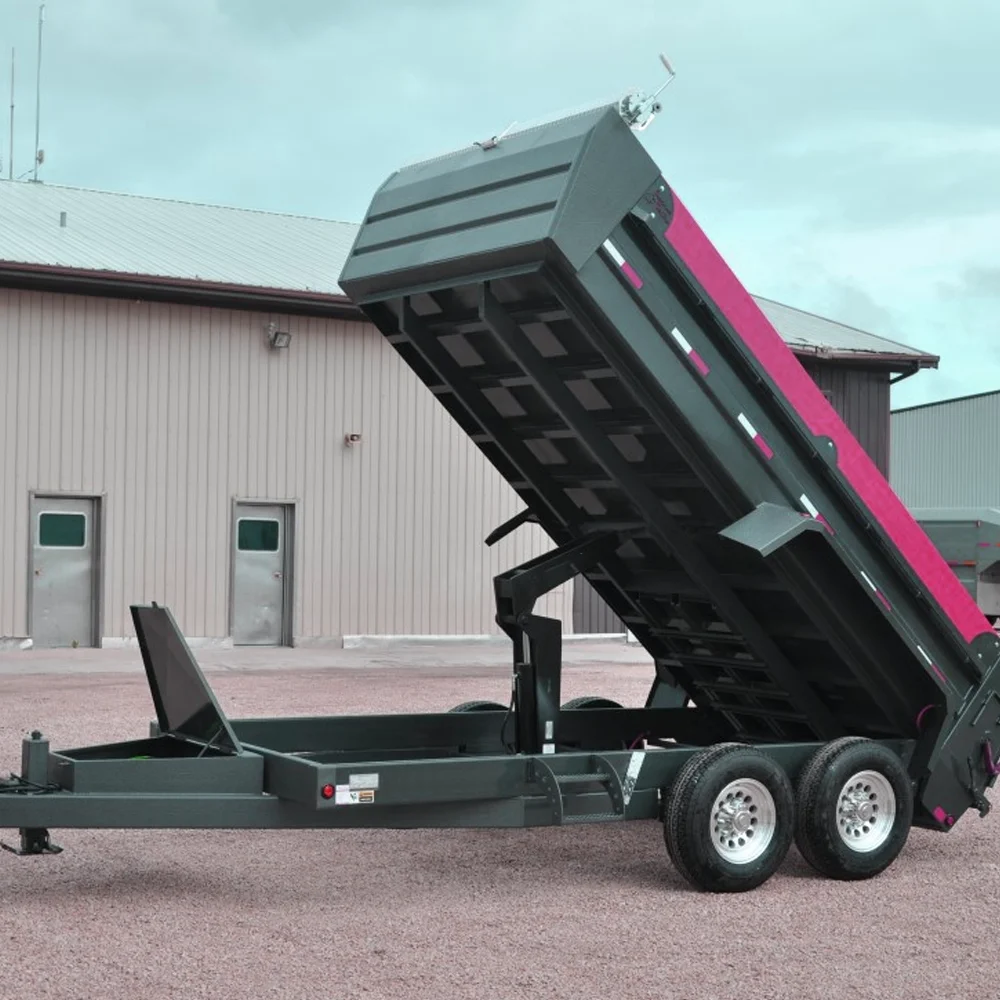

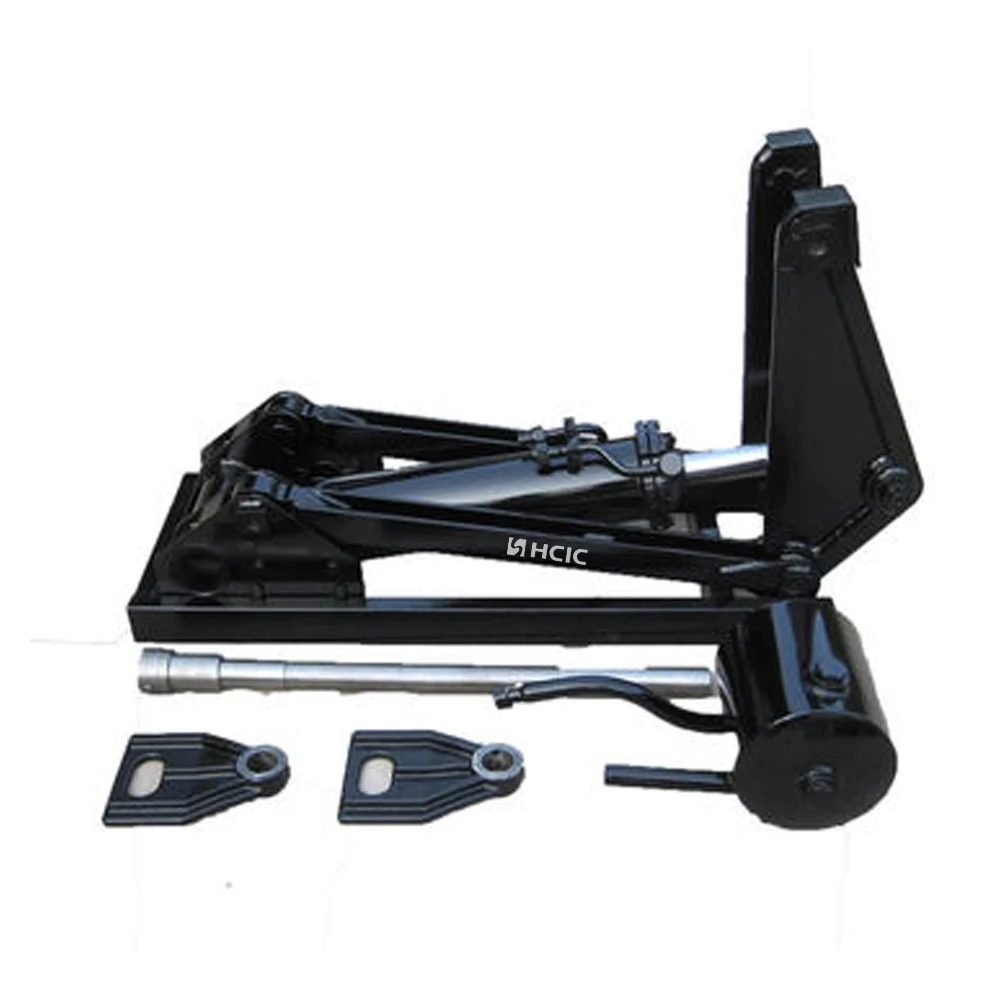

একটি ডাম্প-ট্রেলার উত্তোলন সিস্টেম পরিবর্তনশীল কোণের মধ্য দিয়ে চলে। শরীর বন্ধ করার সময় যে জায়গা পাওয়া যায় তা উত্তোলনের সময় একই জায়গা পাওয়া যায় না। উত্তোলনকে অবশ্যই ফ্রেমের মধ্যে বসতে হবে, সমর্থনকারী কাঠামোর সাথে সঠিকভাবে সংযোগ করতে হবে এবং পুরো চক্র জুড়ে চলমান দেহ থেকে পরিষ্কার থাকতে হবে।
এই কারণে, মডেল 520 পাওয়ার উত্তোলন একটি বিচ্ছিন্ন উপাদান হিসাবে না হয়ে সম্পূর্ণ উত্তোলন ব্যবস্থার অংশ হিসাবে পর্যালোচনা করা উচিত। ট্রেলারের বডি, পিছনের কব্জা, সামনের মাউন্টিং স্ট্রাকচার এবং হাইড্রোলিক কানেকশন সবই চূড়ান্ত ফিটমেন্টকে প্রভাবিত করে।
ট্রেলার ফ্রেম এবং ডাম্প বডির মধ্যে উপলব্ধ স্থানের সাথে উত্তোলনের তুলনা করার সময় A, B এবং C মাত্রাগুলি কার্যকর। প্রথমে ট্রেলারটিকে তার বদ্ধ অবস্থানে পরিমাপ করুন, তারপর শরীরের টিপ শুরু হওয়ার সাথে সাথে চলাচলের পথটি পরীক্ষা করুন।
একটি স্ট্যাটিক পরিমাপ একাই ক্রসমেম্বার, বন্ধনী, পায়ের পাতার মোজাবিশেষ বা শরীরের নীচের অংশে হস্তক্ষেপ মিস করতে পারে। সবচেয়ে নিরাপদ পর্যালোচনাটি চিহ্নিত দূরত্ব সহ একটি মাত্রাযুক্ত অঙ্কন বা ফটোগ্রাফ ব্যবহার করে।
D, F এবং G রেফারেন্সগুলি ক্রেতাকে পরিকল্পিত সমর্থন প্লেট, পিন অবস্থান এবং ফ্রেম শক্তিবৃদ্ধির সাথে উত্তোলনের তুলনা করতে সহায়তা করে। এই মানগুলি মূল অঙ্কন এবং প্রকল্পের মাত্রা ছাড়া একটি সম্পূর্ণ মাউন্ট নকশা পুনরুত্পাদন করতে ব্যবহার করা উচিত নয়।
মাউন্ট কাঠামো ট্রেলার ফ্রেমে উত্তোলন প্রতিক্রিয়া স্থানান্তর করা আবশ্যক। বন্ধনী পুরুত্ব, পিন প্রান্তিককরণ এবং জোড় নকশা তাই পৃথক প্রকৌশল পর্যালোচনা প্রয়োজন.
মডেল 520-এর জন্য ক্যাটালগ E এর মাত্রা 47.63 ইঞ্চি হিসাবে তালিকাভুক্ত করে। এই পরিমাপটি গুরুত্বপূর্ণ যখন একটি ট্রেলারের একটি সীমিত ইনস্টলেশন দৈর্ঘ্য থাকে বা যখন উত্তোলনটি বিদ্যমান ফ্রেমের সদস্যদের চারপাশে স্থাপন করা আবশ্যক।
বন্ধ-বডি অবস্থান, কব্জা অবস্থান এবং পরিষেবা-অ্যাক্সেস স্পেস সহ এই মাত্রা একসাথে পরীক্ষা করুন। পরিদর্শন এবং জলবাহী সংযোগের কাজ করার জন্য জায়গা ছেড়ে দিন, পরিমাপের চারপাশে ইনস্টলেশন ডিজাইন করার পরিবর্তে যাতে কোনও ব্যবহারিক অ্যাক্সেস থাকে না।

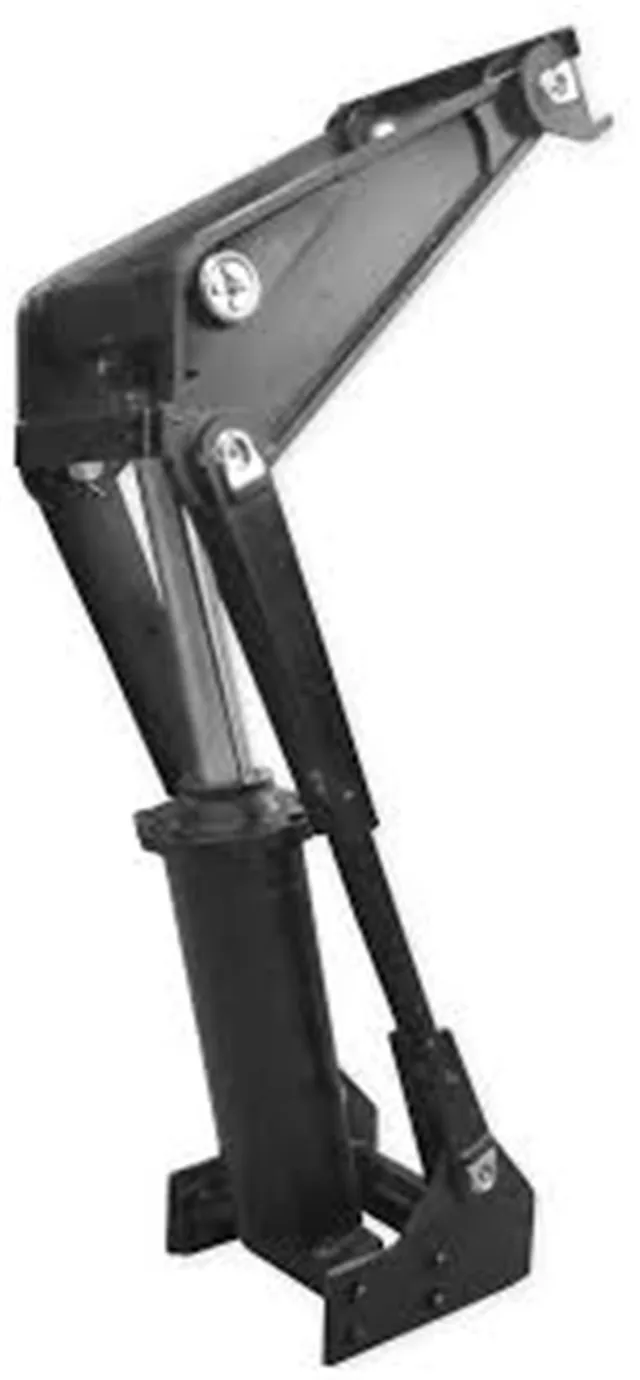

মডেল 520 পাওয়ার হোস্ট ডাম্প-ট্রেলার লিফটিং-সিস্টেম আলোচনার জন্য উপযুক্ত যেখানে ক্রেতার একটি সংজ্ঞায়িত ক্যাটালগ রেফারেন্স এবং ফিটমেন্ট পর্যালোচনার জন্য একটি মাত্রিক ভিত্তি প্রয়োজন। সম্পূর্ণ যান্ত্রিক এবং জলবাহী বিন্যাসের নিশ্চিতকরণ সাপেক্ষে এটি OEM ট্রেলার তৈরি, প্রতিস্থাপন প্রকল্প এবং সিস্টেম পুনরায় ডিজাইনের জন্য বিবেচনা করা যেতে পারে।
সরবরাহকৃত মডেল 520 ক্যাটালগ পৃষ্ঠা মাত্রিক রেফারেন্সগুলি তালিকাভুক্ত করে কিন্তু এই মডেলের জন্য একটি যাচাইকৃত ক্ষমতা, কাজের চাপ মান, পরিষেবা-জীবন চিত্র বা শংসাপত্র প্রদান করে না। মডেল নম্বর থেকে অনুমান করার পরিবর্তে প্রকৃত প্রকল্পের জন্য সেই বিবরণগুলি নিশ্চিত করতে হবে।
একটি দরকারী মডেল 520 পাওয়ার হোস্ট তদন্ত অন্তর্ভুক্ত করা উচিত:
- ট্রেলারের ধরন এবং ডাম্প-বডির মাত্রা
- ফ্রেম এবং শরীরের মধ্যে উপলব্ধ স্থান
- পিছনের কব্জা অবস্থান এবং সামনে মাউন্ট পয়েন্ট
- পিন কেন্দ্র এবং বন্ধনী মাত্রা
- ডাম্প বডির বন্ধ এবং কাজের অবস্থান
- বিদ্যমান পাম্প, ভালভ, পায়ের পাতার মোজাবিশেষ এবং নিয়ন্ত্রণ, যদি এটি একটি প্রতিস্থাপন হয়
- বর্তমান ইনস্টলেশনের ফটো বা একটি মাত্রাযুক্ত অঙ্কন
- প্রয়োজনীয় উত্তোলন ক্রম এবং অপারেটিং পরিবেশ
এই তথ্য সরবরাহকারীকে লুকানো কাঠামোগত বিবরণে অনুমান না করে ফিটমেন্ট নিয়ে আলোচনা করতে দেয়।
মডেল 520 পাওয়ার উত্তোলন শুধুমাত্র মডেল-সংখ্যার মিলের পরিবর্তে ফিটমেন্ট পর্যালোচনার মাধ্যমে নির্বাচন করা উচিত। এর ক্যাটালগ মাত্রা-বিশেষ করে 47.63-ইঞ্চি E মাত্রা, 24.00-ইঞ্চি A মাত্রা এবং 11.75-ইঞ্চি G মাত্রা—একটি ডাম্প-ট্রেলার ইনস্টলেশন চেক করার জন্য একটি দরকারী সূচনা পয়েন্ট প্রদান করে৷
একটি সঠিক উদ্ধৃতির জন্য, ট্রেলার অঙ্কন, মাউন্টিং পরিমাপ এবং বিদ্যমান হাইড্রোলিক তথ্য HCIC-এ পাঠান। চূড়ান্ত সিদ্ধান্তটি সম্পূর্ণ উত্তোলনের ব্যবস্থা এবং সর্বশেষ প্রযুক্তিগত অঙ্কনের উপর ভিত্তি করে হওয়া উচিত।
HCIC যানবাহন এবং শিল্প অ্যাপ্লিকেশনের জন্য হাইড্রোলিক সিলিন্ডার এবং পাওয়ার ইউনিটগুলি তৈরি করে এবং তৈরি করে। একটি মডেল 520 প্রকল্পের জন্য, HCIC উপলব্ধ ইনস্টলেশন তথ্য পর্যালোচনা করতে পারে এবং একটি OEM বা প্রতিস্থাপনের উদ্ধৃতির জন্য প্রয়োজনীয় প্রযুক্তিগত বিবরণ সনাক্ত করতে পারে।
