পণ্যের বর্ণনা

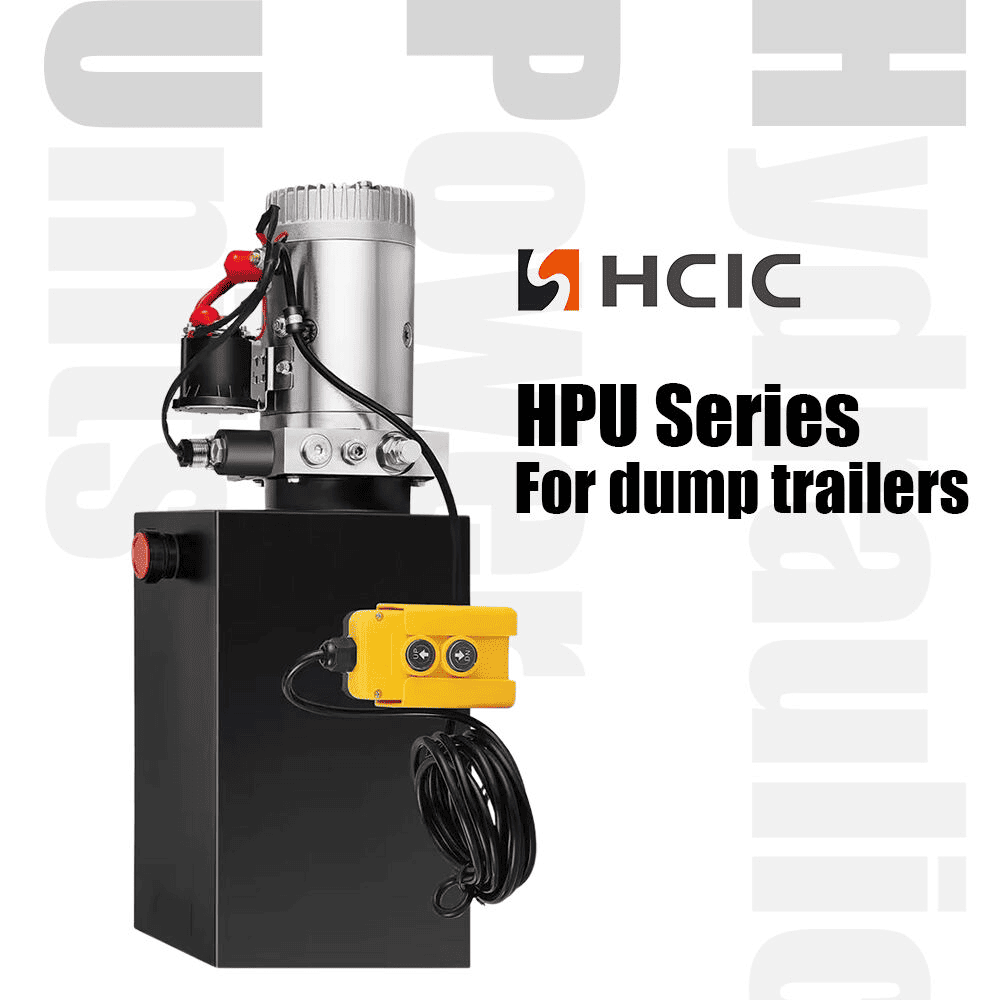

ডাম্প ট্রেলারের জন্য HCPGD ডাবল-অ্যাক্টিং হাইড্রোলিক পাওয়ার ইউনিট। ক্যাটালগ একটি 1.2 GPM প্রবাহ হার, একটি 6-গ্যালন ট্যাঙ্ক, একটি 3,000 PSI চাপ রেটিং এবং SAE #6 পোর্টগুলি নির্দিষ্ট করে৷ এর সোলেনয়েড-চালিত 4-উপায়, 3-পজিশন ভালভ বিন্যাসটি হাইড্রোলিক সার্কিটগুলির জন্য উদ্দেশ্যে করা হয়েছে যার উভয় দিকে চালিত চলাচলের প্রয়োজন।

ট্রেলার নির্মাতা বা ফ্লিট রক্ষণাবেক্ষণ দলের জন্য, গুরুত্বপূর্ণ পয়েন্টটি কেবল মোটর এবং জলাধারের আকার নয়। HPU অবশ্যই সিলিন্ডার, উপলব্ধ বৈদ্যুতিক সরবরাহ, জলবাহী তেল, পায়ের পাতার মোজাবিশেষ বিন্যাস এবং প্রয়োজনীয় নড়াচড়ার সাথে মেলে। এই নিবন্ধটি ব্যাখ্যা করে যে HCPGD স্পেসিফিকেশন বলতে কী বোঝায় এবং অর্ডারের আগে কোন তথ্য নিশ্চিত করা উচিত।

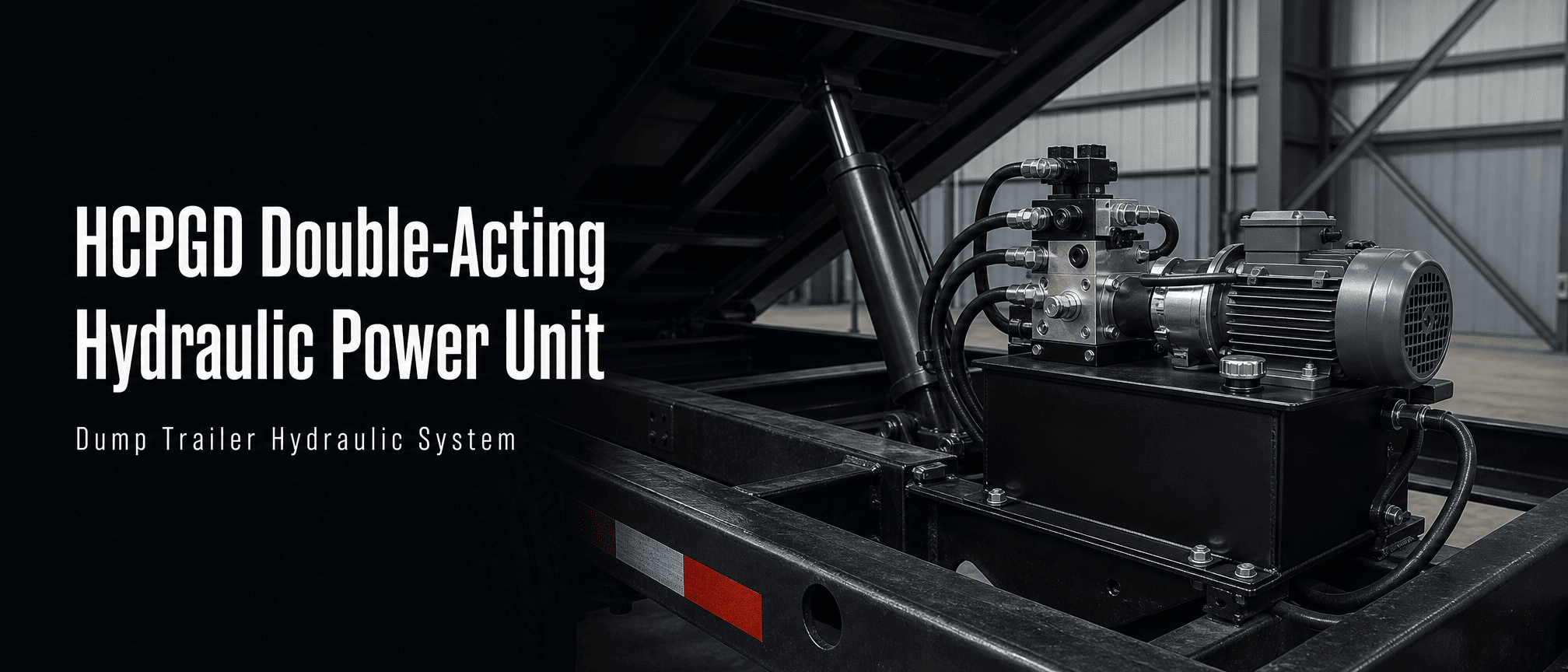

power unit

I. HCPGD হাইড্রোলিক পাওয়ার ইউনিট কি করে

একটি হাইড্রোলিক পাওয়ার ইউনিট বৈদ্যুতিক শক্তিকে জলবাহী প্রবাহ এবং চাপে রূপান্তর করে। পাম্পটি একটি ডাবল-অ্যাক্টিং সিলিন্ডারের নির্বাচিত দিকে তেল পাঠায়। যখন ভালভ অবস্থান পরিবর্তন করে, সার্কিট তেল প্রবাহকে বিপরীত করে যাতে সিলিন্ডার হাইড্রোলিক শক্তির অধীনে প্রসারিত এবং প্রত্যাহার করতে পারে।

HCPGD ডাবল-অ্যাক্টিং হাইড্রোলিক পাওয়ার ইউনিট তাই একটি ডাম্প ট্রেলার ডিজাইনের জন্য উপযুক্ত যার জন্য একটি চালিত প্রসারিত ফাংশন এবং একটি চালিত প্রত্যাহার ফাংশন প্রয়োজন। সঠিক গতি এখনও সিলিন্ডার ভলিউম, লোড, ত্রাণ সেটিং, পায়ের পাতার মোজাবিশেষ আকার এবং নিয়ন্ত্রণ সার্কিট উপর নির্ভর করে। HPU একটি বিচ্ছিন্ন উপাদানের পরিবর্তে সম্পূর্ণ জলবাহী সিস্টেমের অংশ হিসাবে নির্বাচন করা উচিত।

২. HCPGD এর জন্য ক্যাটালগ স্পেসিফিকেশন

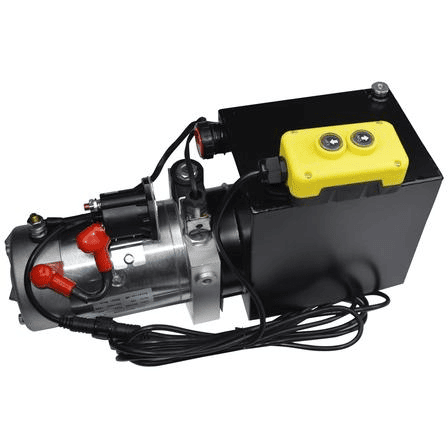

hydraulic power unit

আইটেম	ক্যাটালগ স্পেসিফিকেশন
মডেল	এইচসিপিজিডি
পণ্যের ধরন	ডাবল-অ্যাক্টিং হাইড্রোলিক পাওয়ার ইউনিট
ক্যাটালগে তালিকাভুক্ত অ্যাপ্লিকেশন	ডাম্প ট্রেলার
প্রবাহ হার	1.2 জিপিএম
পোর্ট সাইজ	SAE #6
ট্যাঙ্কের আকার	6 মেয়ে
চাপ	3,000 পিএসআই
ভালভিং	সোলেনয়েড পরিচালিত; 4-পথ, 3-অবস্থান

এগুলি HCIC-2026 ক্যাটালগে প্রকাশিত HCPGD মান। ক্যাটালগ এই মডেলের জন্য সম্পূর্ণ মোটর কারেন্ট, ব্যাটারির ক্ষমতা, ডিউটি-সাইকেল, রিলিফ-ভালভ সেটিং বা কন্ট্রোলার ওয়্যারিং ডায়াগ্রাম প্রদান করে না। উত্পাদন অনুমোদনের আগে প্রকল্পের প্রয়োজনীয়তার বিরুদ্ধে সেই বিবরণগুলি নিশ্চিত করা উচিত।

III. ভালভ এবং সার্কিট লজিক

4-উপায়, 3-পজিশন ভালভ একটি ডাবল-অ্যাক্টিং হাইড্রোলিক অ্যাকুয়েটরের জন্য পাওয়ার ইউনিটকে একটি দিকনির্দেশক-নিয়ন্ত্রণ কাঠামো দেয়। একটি ওয়ার্কিং পোর্ট সিলিন্ডারকে প্রসারিত করার জন্য তেল নির্দেশ করতে পারে যখন অন্যটি ট্যাঙ্কে তেল ফেরত দেয়। বিপরীত আদেশে, প্রবাহ পথ বিপরীত হয়।

কেন্দ্রের অবস্থান একটি ডিজাইনের বিশদ যা চূড়ান্ত সার্কিট এবং ভালভ স্পেসিফিকেশনের সাথে নিশ্চিত হওয়া আবশ্যক। বৈদ্যুতিক কমান্ড রিলিজ হলে অ্যাকুয়েটর কীভাবে আচরণ করে তা প্রভাবিত করে। একটি ট্রেলার প্রস্তুতকারকের হাইড্রোলিক স্কিম্যাটিক, লোড-কন্ট্রোল প্রয়োজনীয়তা এবং নিরাপদ কমানোর পদ্ধতি পর্যালোচনা না করে কেন্দ্রের অবস্থা অনুমান করা উচিত নয়।

SAE #6 পোর্ট সংযোগটি নির্বাচিত পায়ের পাতার মোজাবিশেষ, অ্যাডাপ্টার এবং ফিটিং স্ট্যান্ডার্ডের বিরুদ্ধেও পরীক্ষা করা দরকার। সঠিক থ্রেড শনাক্তকরণ এবং সিলিং অনুশীলনের ব্যাপারটি কারণ একটি ছোট সংযোগ ফুটো বাতাস প্রবর্তন করতে পারে, তেল হারাতে পারে এবং ট্রেলারের চলাচলকে অসামঞ্জস্যপূর্ণ করে তুলতে পারে।

IV কেন 6-গ্যালন ট্যাঙ্ক ব্যাপার

HCPGD একটি 6-গ্যালন ট্যাঙ্কের সাথে তালিকাভুক্ত। রিজার্ভার ভলিউম তেল ফেরত দেওয়ার জন্য একটি জায়গা প্রদান করে এবং সিস্টেমকে সিলিন্ডারের প্রয়োজনীয় তেলের পরিমাণ পরিচালনা করতে সহায়তা করে। প্রয়োজনীয় ট্যাঙ্কের আকার শুধুমাত্র সিলিন্ডার বোর দ্বারা নির্ধারিত হয় না। এটি সিলিন্ডার স্ট্রোক, রড ভলিউম, সার্কিট বিন্যাস, পায়ের পাতার মোজাবিশেষ ভলিউম, তেল স্তর, উপলব্ধ ইনস্টলেশন স্থান এবং অপারেটিং চক্রের উপর নির্ভর করে।

ট্যাঙ্কটি নিরাপদে মাউন্ট করা উচিত এবং অবস্থান করা উচিত যাতে সাকশন লাইন, রিটার্ন পাথ এবং পরিষেবা অ্যাক্সেস ব্যবহারিক থাকে। অর্ডার করার আগে, ইনস্টলারকে প্রকৃত জলাধারের মাত্রা, মাউন্টিং ওরিয়েন্টেশন, ফিলার এবং শ্বাস-প্রশ্বাসের ব্যবস্থা এবং HCIC-এর সাথে ব্যবহারযোগ্য তেলের স্তর নিশ্চিত করতে হবে।

V. প্রবাহ, চাপ এবং বাস্তব অপারেটিং গতি

ক্যাটালগ HCPGD-এর জন্য 1.2 GPM এবং চাপের স্পেসিফিকেশনের জন্য 3,000 PSI তালিকাভুক্ত করে। এই মানগুলি সরাসরি একটি গ্যারান্টিযুক্ত ট্রেলার উত্তোলন সময় বা উত্তোলন ক্ষমতাতে রূপান্তরিত করা উচিত নয়। প্রকৃত গতি সিলিন্ডারের ভলিউম এবং লোডের উপর নির্ভর করে। প্রকৃত কাজের চাপ প্রয়োজনীয় বল, যান্ত্রিক জ্যামিতি, ঘর্ষণ, সীমাবদ্ধতা এবং ত্রাণ সুরক্ষার উপর নির্ভর করে।

একটি সহজ প্রথম চেক হল উপলব্ধ প্রবাহের সাথে প্রয়োজনীয় সিলিন্ডারের ভলিউম তুলনা করা। একটি বৃহত্তর সিলিন্ডারের একই স্ট্রোক সম্পূর্ণ করার জন্য আরও তেলের প্রয়োজন হয়, তাই এটির চলাচল একই প্রবাহ হারে সাধারণত বেশি সময় নেয়। একজন সিস্টেম ডিজাইনারের ডবল-অ্যাক্টিং সিলিন্ডারের রডের দিক থেকে রিটার্ন প্রবাহ, পায়ের পাতার মোজাবিশেষ দৈর্ঘ্য এবং হাইড্রোলিক তেলের তাপমাত্রা-নির্ভর সান্দ্রতা বিবেচনা করা উচিত।

3,000 PSI ক্যাটালগ মান হল একটি সিস্টেম ডিজাইনের সীমা যা সিলিন্ডার, পায়ের পাতার মোজাবিশেষ, ফিটিং এবং নিয়ন্ত্রণ উপাদানগুলির বিরুদ্ধে পরীক্ষা করা হবে৷ একে প্রতিশ্রুতি হিসাবে বিবেচনা করা উচিত নয় যে প্রতিটি ট্রেলার সেই চাপে ক্রমাগত কাজ করবে।

VI. একটি ডাম্প ট্রেলার জন্য ইনস্টলেশন পয়েন্ট

HCPGD ডাবল-অ্যাক্টিং হাইড্রোলিক পাওয়ার ইউনিট ফিট করার আগে, নিম্নলিখিত পয়েন্টগুলি নিশ্চিত করুন:

1. সিলিন্ডার সামঞ্জস্যতা:যাচাই করুন যে সংযুক্ত অ্যাকচুয়েটরটি ডাবল-অ্যাক্টিং এবং উভয় পোর্ট সঠিকভাবে চিহ্নিত করা হয়েছে।

2. বৈদ্যুতিক সরবরাহ:ভোল্টেজ, বর্তমান চাহিদা, ফিউজ সুরক্ষা, তারের আকার এবং নিয়ন্ত্রণ-সুইচ সামঞ্জস্য নিশ্চিত করুন।

3. হাইড্রোলিক সংযোগ:সঠিক পায়ের পাতার মোজাবিশেষ এবং অ্যাডাপ্টারের সাথে SAE #6 পোর্টের সাথে মিল করুন। স্তন্যপান এবং ফেরার পথ পরিষ্কার রাখুন।

4. জলাধারের অবস্থান:ভরাট, পরিদর্শন, পরিষ্কার এবং ভবিষ্যতের পরিষেবার জন্য পর্যাপ্ত জায়গা ছেড়ে দিন।

5. চাপ সুরক্ষা:সম্পূর্ণ সার্কিটের জন্য ত্রাণ-ভালভ ব্যবস্থা এবং নিরাপদ চাপ নিশ্চিত করুন।

6. লোড নিয়ন্ত্রণ:বৈদ্যুতিক শক্তি বাধাগ্রস্ত হলে ডাম্প বডিটি কীভাবে ধরে রাখা হয় এবং নীচে নামানো হয় তা পর্যালোচনা করুন।

7. বায়ু অপসারণ:অনুমোদিত তেল দিয়ে পূরণ করুন, সিস্টেমের নকশা অনুযায়ী সার্কিটটি ব্লিড করুন এবং বেশ কয়েকটি নিয়ন্ত্রিত চক্রের পরে জলাধারের স্তর পরীক্ষা করুন।

চূড়ান্ত কনফিগারেশন অনুমোদিত হওয়ার আগে HCIC-এর ট্রেলার লেআউট, সিলিন্ডার ডেটা, প্রয়োজনীয় সরবরাহ ভোল্টেজ এবং হাইড্রোলিক স্কিম্যাটিক পাওয়া উচিত।

VII. সাধারণ নির্বাচন ভুল

একা PSI দ্বারা নির্বাচন

চাপ সম্পূর্ণ সিস্টেম কর্মক্ষমতা নির্ধারণ করে না. সিলিন্ডার বল, যান্ত্রিক লিভারেজ এবং প্রবাহের প্রয়োজনীয়তা একসাথে বিবেচনা করতে হবে।

প্রবাহকে উত্তোলন ক্ষমতা হিসাবে বিবেচনা করা

1.2 GPM মান তেল প্রবাহের সাথে সম্পর্কিত, সরাসরি ভরের সাথে নয় যা একটি ট্রেলার তুলতে পারে। লোড ক্ষমতা সিলিন্ডার এবং ট্রেলারের কাঠামোর পাশাপাশি হাইড্রোলিক সার্কিটের উপর নির্ভর করে।

প্রত্যাবর্তনের দিকটি উপেক্ষা করে

একটি ডবল-অ্যাক্টিং সিস্টেমের জন্য অ্যাকুয়েটরের উভয় পাশে সঠিক রাউটিং প্রয়োজন। ভুল পায়ের পাতার মোজাবিশেষ সনাক্তকরণের কারণে সিলিন্ডারটি ভুল দিকে সরে যেতে পারে বা উদ্দেশ্য হিসাবে প্রত্যাহার করতে ব্যর্থ হতে পারে।

ভালভ কেন্দ্র ফাংশন অনির্ধারিত রেখে যাওয়া

4-উপায়, 3-পজিশন ভালভকে অবশ্যই প্রয়োজনীয় নিরপেক্ষ আচরণ এবং নিরাপদ কমানোর ব্যবস্থার সাথে মিলিত হতে হবে।

অষ্টম। OEM এবং প্রতিস্থাপন তদন্ত তথ্য

একটি HCPGD ডাবল-অ্যাক্টিং হাইড্রোলিক পাওয়ার ইউনিট কোটেশনের জন্য, প্রদান করুন:

ট্রেলারের ধরন এবং উদ্দিষ্ট অ্যাপ্লিকেশন

সিলিন্ডার বোর, রড ব্যাস এবং স্ট্রোক
প্রয়োজনীয় প্রসারিত এবং প্রত্যাহার আচরণ
বৈদ্যুতিক ভোল্টেজ এবং উপলব্ধ বর্তমান
লক্ষ্য চক্রের সময়, যদি নির্দিষ্ট করা থাকে
হাইড্রোলিক তেল প্রকার বা বিদ্যমান সিস্টেম তেল
পায়ের পাতার মোজাবিশেষ এবং ফিটিং মান
ইনস্টলেশন স্থান এবং মাউন্ট দিক
নিয়ন্ত্রণ পদ্ধতি এবং রিমোট-কন্ট্রোল প্রয়োজনীয়তা
প্রয়োজনীয় পরিমাণ এবং ডেলিভারি গন্তব্য

এই তথ্যটি শুধুমাত্র একটি নম্বর থেকে উদ্ধৃত না করে সম্পূর্ণ ট্রেলার সিস্টেমের বিরুদ্ধে HPU কনফিগারেশন পরীক্ষা করার অনুমতি দেয়।

IX. প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

এইচসিপিজিডি কি একক-অভিনয় বা ডাবল-অভিনয়?

HCIC-2026 ক্যাটালগ HCPGD কে একটি ডবল-অ্যাক্টিং হাইড্রোলিক পাওয়ার ইউনিট হিসাবে তালিকাভুক্ত করে।

HCPGD এর জন্য কি প্রবাহ হার তালিকাভুক্ত করা হয়েছে?

ক্যাটালগ 1.2 GPM এর প্রবাহ হার তালিকাভুক্ত করে।

HCPGD কি ট্যাংক আকার ব্যবহার করে?

ক্যাটালগ একটি 6-গ্যালন ট্যাংক তালিকাভুক্ত.

কি পোর্ট সাইজ নির্দিষ্ট করা হয়?

ক্যাটালগ একটি SAE #6 পোর্ট সাইজ তালিকাভুক্ত করে।

ক্যাটালগ কি প্রতিটি বৈদ্যুতিক বিস্তারিত নিশ্চিত করে?

না। মডেল টেবিল একটি সম্পূর্ণ মোটর কারেন্ট, তারের ডায়াগ্রাম বা ডিউটি-সাইকেল স্পেসিফিকেশন প্রদান করে না। এই পয়েন্টগুলি উদ্দিষ্ট ট্রেলারের জন্য নিশ্চিত করা উচিত।

X. একটি HCPGD কনফিগারেশন পর্যালোচনার অনুরোধ করুন

HCPGD ডাবল-অ্যাক্টিং হাইড্রোলিক পাওয়ার ইউনিট হল ক্যাটালগ-তালিকাভুক্ত প্রবাহ, ট্যাঙ্ক, চাপ এবং ভালভ ডেটা সহ একটি সংজ্ঞায়িত ডাম্প-ট্রেলার HPU বিকল্প। একটি নির্ভরযোগ্য উদ্ধৃতির জন্য, HCIC-কে সিলিন্ডারের স্পেসিফিকেশন, বৈদ্যুতিক সরবরাহ, হাইড্রোলিক পরিকল্পিত এবং ইনস্টলেশন সীমাবদ্ধতা পাঠান।

HCIC তারপর HCPGD কনফিগারেশন সম্পূর্ণ অ্যাপ্লিকেশনের সাথে মেলে কিনা তা পর্যালোচনা করতে পারে এবং প্রোডাকশনের আগে নিশ্চিতকরণের প্রয়োজন হয় এমন কোনো প্রকল্প-নির্দিষ্ট বিবরণ সনাক্ত করতে পারে।

XI .HCIC সম্পর্কে

Jinan Huachen Industrial Co., Ltd. 1998 সালে প্রতিষ্ঠিত হয়েছিল। HCIC-2026 ক্যাটালগ কোম্পানিটিকে একটি হাইড্রোলিক পণ্য প্রস্তুতকারক হিসাবে বর্ণনা করে যা পরিবহন সরঞ্জাম, নির্মাণ যন্ত্রপাতি এবং অন্যান্য শিল্প অ্যাপ্লিকেশন সহ শিল্পের জন্য জলবাহী সিলিন্ডার এবং পাওয়ার ইউনিটগুলির উপর দৃষ্টি নিবদ্ধ করে।
