FE-4TG-E169*4280 ফ্রন্ট টিপিং হাইড্রোলিক সিলিন্ডারটি 16 MPa চাপ এবং 1,345 মিমি বন্ধ দৈর্ঘ্য সহ 49-টন ডাম্প-ট্রাক অ্যাপ্লিকেশনের জন্য তালিকাভুক্ত করা হয়েছে।
Working pressure:
16 এমপিএTipping capacity reference:
49 টিNumber of stages:
4টি পর্যায়FE-4TG-E169*4280 হল একটি 49-টন টিপিং-ক্ষমতা অ্যাপ্লিকেশনের জন্য HCIC হাইড্রোলিক টিপিং ক্যাটালগে তালিকাভুক্ত একটি চার-পর্যায়ের ফ্রন্ট টিপিং হাইড্রোলিক সিলিন্ডার। এটির টেলিস্কোপিক নির্মাণ একটি একক-পর্যায়ের সিলিন্ডারের সাধারণত প্রয়োজনের তুলনায় একটি ছোট বন্ধ প্যাকেজের সাথে একটি দীর্ঘ কাজের পরিসরকে একত্রিত করে।
মডেলটি ফ্রন্ট-টিপিং ডাম্প-ট্রাক সিস্টেম ডিজাইনের উদ্দেশ্যে, যেখানে সিলিন্ডারের দৈর্ঘ্য, মাউন্টিং জ্যামিতি এবং গাড়ির লোড একসাথে পর্যালোচনা করা আবশ্যক। ক্যাটালগ একটি প্রাথমিক প্রকৌশল আলোচনার জন্য প্রয়োজনীয় প্রধান বোর ক্রম, চাপ, ইনস্টলেশন মাত্রা এবং বন্ধ দৈর্ঘ্য প্রদান করে।
| প্যারামিটার | ক্যাটালগ মান |
|---|---|
| মডেল | FE-4TG-E169*4280 |
| টিপিং ক্ষমতা রেফারেন্স | 49 টি |
| কাজের চাপ | 16 এমপিএ |
| পর্যায় সংখ্যা | 4 |
| বোর ব্যাস ক্রম | 169 / 158 / 136 / 115 মিমি |
| মাত্রা A | 245 মিমি |
| মাত্রা বি | 385 মিমি |
| মাত্রা C | 70 মিমি |
| মাত্রা ডি | 50 মিমি |
| মাত্রা ব-দ্বীপ | 50 মিমি |
| বন্ধ দৈর্ঘ্য L | 1,345 মিমি |
উপরের মানগুলি সরবরাহ করা HCIC-2026 ক্যাটালগে FE/FC ফ্রন্ট টিপিং সিলিন্ডার টেবিল থেকে প্রতিলিপি করা হয়েছে। টিপিং-ক্ষমতা রেফারেন্স একটি ক্যাটালগ অ্যাপ্লিকেশন মান, প্রতিটি ট্রাক কনফিগারেশনের জন্য একটি গ্যারান্টি নয়।
FE-4TG-E169*4280 চারটি নেস্টেড পর্যায় ব্যবহার করে। পর্যায়গুলি প্রসারিত হওয়ার সাথে সাথে বোরের ক্রম 169 মিমি থেকে 115 মিমি পর্যন্ত হ্রাস পায়। এই ব্যবস্থাটি বন্ধ ইনস্টলেশন দৈর্ঘ্য 1,345 মিমি রাখার সময় সিলিন্ডারটিকে একটি দীর্ঘ উত্তোলন আন্দোলন সরবরাহ করতে দেয়।
একটি ফ্রন্ট-টিপিং চক্রের সময়, হাইড্রোলিক চাপ সক্রিয় স্টেজ এলাকায় কাজ করে। পর্যায় ক্রম পরিবর্তনের সাথে সাথে উপলব্ধ উত্তোলন শক্তি এবং চলাচলের গতিও পরিবর্তিত হয়। এই কারণে, একটি সিলিন্ডার শুধুমাত্র তার সবচেয়ে বড় বোর বা নামমাত্র ট্রাকের ক্ষমতা দ্বারা নির্বাচন করা উচিত নয়। শরীরের ওজন, পেলোড, কব্জা অবস্থান, মাউন্টিং পয়েন্ট এবং হাইড্রোলিক সার্কিট সবই চূড়ান্ত সিস্টেমের ফলাফলকে প্রভাবিত করে।

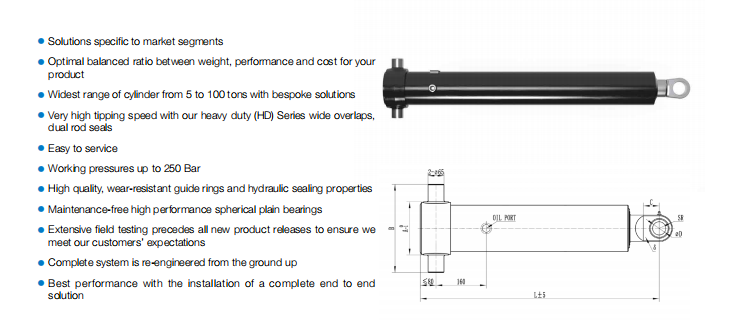

ক্যাটালগ FE-4TG-E169*4280-এর জন্য A, B, C, D এবং ডেল্টা মাত্রা তালিকাভুক্ত করে। এই মাত্রাগুলিকে ট্রাকের সামনে-মাউন্টিং বন্ধনী, পিভট বিন্যাস, ফ্রেম ক্লিয়ারেন্স এবং বদ্ধ-বডি অবস্থানের সাথে তুলনা করা উচিত।
1,345 মিমি বন্ধ দৈর্ঘ্য বিশেষভাবে গুরুত্বপূর্ণ যখন সিলিন্ডারটি চেসিস এবং সামনের টিপিং বডির মধ্যে ইনস্টল করা হয়। ক্রেতাদের সম্পূর্ণ বর্ধিত পথ, উত্তোলনের শুরুতে সিলিন্ডারের কোণ এবং প্রতিটি মাউন্টিং পয়েন্টের চারপাশে ক্লিয়ারেন্স পরীক্ষা করা উচিত। একটি মাত্রিক অনুরূপ সিলিন্ডার এখনও অনুপযুক্ত হতে পারে যদি এর পিন কেন্দ্র বা বন্ধনী জ্যামিতি ভিন্ন হয়।
ক্যাটালগ এই মডেলের জন্য 16 MPa এর কাজের চাপ এবং 49-টন টিপিং-ক্ষমতার রেফারেন্স তালিকাভুক্ত করে। এই পরিসংখ্যানগুলি অবশ্যই পাম্প সেটিং, ভালভ সুরক্ষা, জলবাহী তেল প্রবাহ এবং ট্রাকের কাঠামোর পাশাপাশি পর্যালোচনা করতে হবে। তাদের স্ট্যান্ড-অলোন পেলোড অনুমোদন হিসাবে বিবেচনা করা উচিত নয়।
FE-4TG-E169*4280 নির্বাচন করার আগে, ক্রেতাকে নিশ্চিত করতে হবে যে 49-টন রেফারেন্স আসল গাড়ি এবং টিপিং বডির সাথে মেলে কিনা। সম্পূর্ণ সিস্টেমের জন্য সামঞ্জস্যপূর্ণ বন্ধনী, পিন, হাইড্রোলিক লাইন এবং উদ্দেশ্য লোড এবং চলাচলের জন্য ডিজাইন করা একটি নিয়ন্ত্রণ সার্কিট প্রয়োজন।
একটি প্রতিস্থাপন অনুসন্ধানের জন্য, মূল সিলিন্ডার সনাক্তকরণ, মাউন্টিং পয়েন্টের ফটোগ্রাফ, বন্ধ এবং বর্ধিত পরিমাপ, পিনের মাত্রা, তেল-বন্দরের তথ্য এবং ট্রাক আবেদনের বিবরণ পাঠান। পুরানো ইউনিট ক্ষতিগ্রস্ত হলে, রডের ফটোগ্রাফ, স্টেজ জয়েন্ট এবং মাউন্টিং চোখের একটি বন্ধনী বা প্রান্তিককরণ সমস্যা থেকে একটি সিলিন্ডার সমস্যা আলাদা করতে সাহায্য করে।
নিম্নলিখিত তথ্য একটি OEM উদ্ধৃতি জন্য দরকারী:
FE-4TG-E169*4280 হল একটি 169/158/136/115 মিমি বোর সিকোয়েন্স, 16 MPa ক্যাটালগ চাপ এবং 1,345 মিমি বন্ধ দৈর্ঘ্য সহ একটি নির্দিষ্ট চার-পর্যায়ের ফ্রন্ট টিপিং হাইড্রোলিক সিলিন্ডার। এর উপযুক্ততা সম্পূর্ণ ডাম্প-ট্রাক সিস্টেমের উপর নির্ভর করে, একা মডেল নম্বরের উপর নয়। একটি প্রকল্প-নির্দিষ্ট পর্যালোচনার জন্য HCIC-এ মাউন্টিং অঙ্কন এবং হাইড্রোলিক ডেটা পাঠান।

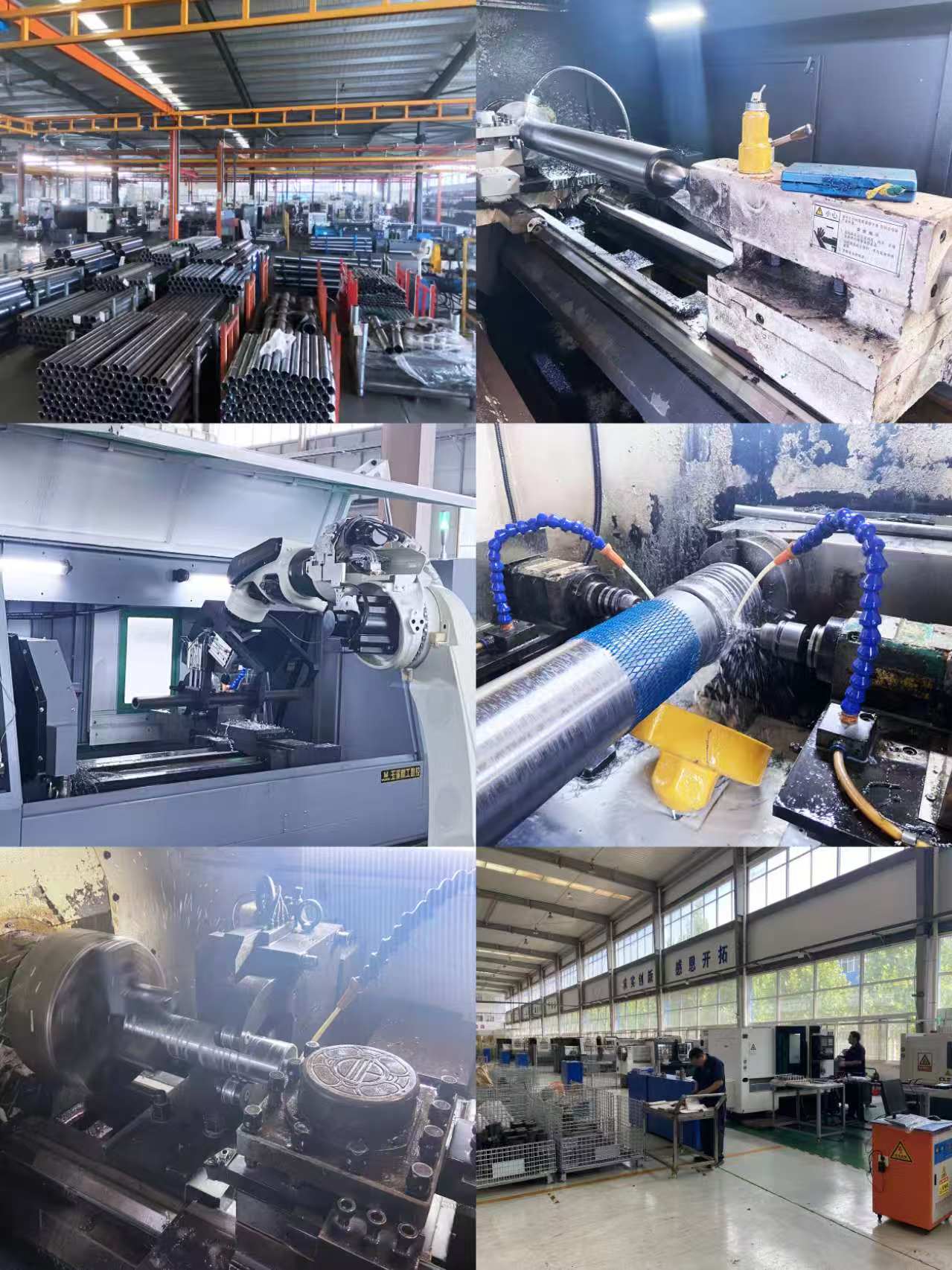

HCIC যানবাহন এবং শিল্প অ্যাপ্লিকেশনের জন্য হাইড্রোলিক সিলিন্ডার এবং পাওয়ার ইউনিটগুলি তৈরি করে এবং তৈরি করে। প্রযুক্তিগত পর্যালোচনার ভিত্তি হিসাবে গ্রাহকের অঙ্কন, পরিমাপ এবং আবেদনের প্রয়োজনীয়তা ব্যবহার করে HCIC OEM এবং প্রতিস্থাপন অনুসন্ধানগুলিকে সমর্থন করে।
একটি FE-4TG-E169*4280 উদ্ধৃতি পর্যালোচনার অনুরোধ করুন:
- ওয়েবসাইট: https://jnhcic.com/
- ইমেইল: davidsong@mail.huachen.cc
- হোয়াটসঅ্যাপ / টেলিফোন: +86 153 7619 8599
