4TG-E130x1307 হল একটি চার-পর্যায়ের ডাম্প ট্রেলার যার আন্ডারবডি টেলিস্কোপিক হাইড্রোলিক সিলিন্ডার একটি 1,307 মিমি স্ট্রোক, 180 বার সর্বাধিক কাজের চাপ এবং 15-25 টন ক্যাটালগ টিপিং পরিসীমা।
Number of stages:
4টি পর্যায়Stroke:
1,307 মিমিMass:
58 কেজিWorking volume:
13.7 এল4TG-E130x1307 হল একটি চার-পর্যায়ের ডাম্প ট্রেলার আন্ডারববি টেলিস্কোপিক হাইড্রোলিক সিলিন্ডার HCIC-2026 ক্যাটালগে তালিকাভুক্ত৷ এটি সাইড-ডাম্প এবং থ্রি-ওয়ে ডাম্প ট্রেলারগুলির জন্য লাইট-ডিউটি আন্ডারবডি রেঞ্জের অংশ, যেখানে একটি দীর্ঘ স্ট্রোক অবশ্যই বডি এবং চেসিসের নীচে ফিট করতে হবে।
মডেলটি একটি OEM বা প্রতিস্থাপন-সিলিন্ডার পর্যালোচনার জন্য একটি সংজ্ঞায়িত প্রারম্ভিক বিন্দু প্রদান করে: চারটি পর্যায়, 1,307 মিমি স্ট্রোক, 180 বার সর্বাধিক কাজের চাপ এবং 15-25 টন ক্যাটালগ টিপিং-ক্ষমতা পরিসীমা। কেনার আগে সিলিন্ডারটি সম্পূর্ণ ট্রেলার কাঠামো, হাইড্রোলিক সার্কিট এবং মাউন্টিং ব্যবস্থার সাথে মিলিত হওয়া উচিত।
| প্যারামিটার | ক্যাটালগ মান |
|---|---|
| মডেল | 4TG-E130x1307 |
| পণ্যের ধরন | আন্ডারবডি টেলিস্কোপিক হাইড্রোলিক সিলিন্ডার |
| পর্যায়ের সংখ্যা | 4 |
| স্ট্রোক | 1,307 মিমি |
| ভর | 58 কেজি |
| কাজের ভলিউম | 13.7 এল |
| সর্বাধিক কাজের চাপ | 180 বার |
| ক্যাটালগ টিপিং ক্ষমতা পরিসীমা | 15-25 টন |
| মাত্রা এল | 545 মিমি |
| মাত্রা A | 216 মিমি |
| মাত্রা বি | 329 মিমি |
| মাত্রা C | 132 মিমি |
| মাত্রা ডি | 92 মিমি |
| মাত্রা ই | 58 মিমি |
উপরের মানগুলি সরবরাহ করা HCIC-2026 ক্যাটালগ, PDF পৃষ্ঠা 18-এ আন্ডার বডি টেলিস্কোপিক হাইড্রোলিক সিলিন্ডার টেবিল থেকে প্রতিলিপি করা হয়েছে। মুদ্রিত টেবিলে, 4TG-E130x1307-এর সারিটি চারটি পর্যায় দেখায়, একটি 1,307 মিমি স্ট্রোক এবং সর্বোচ্চ 1,307 মিমি স্ট্রোক এবং বার 1,307 ভর, L18 130 বার। কাজের চাপ।
একটি টেলিস্কোপিক সিলিন্ডার প্রত্যাহার করার সময় সম্পূর্ণ বর্ধিত দৈর্ঘ্যের প্রয়োজন ছাড়াই একটি দীর্ঘ কর্মক্ষম আন্দোলন তৈরি করতে নেস্টেড পর্যায়গুলি ব্যবহার করে। এই ব্যবস্থাটি ডাম্প ট্রেলারগুলিতে কার্যকর যেখানে শরীরের নীচে উপলব্ধ স্থান সীমিত তবে টিপিং সিস্টেমের এখনও পর্যাপ্ত চলাচলের প্রয়োজন।
4TG-E130x1307 এর চারটি পর্যায় এবং একটি তালিকাভুক্ত 1,307 মিমি স্ট্রোক রয়েছে। এর 545 মিমি এল ডাইমেনশন ক্লোজ-স্পেস পরিকল্পনার জন্য একটি সূচনা বিন্দু প্রদান করে, তবে ইনস্টলেশনের ক্ষেত্রে অবশ্যই সিলিন্ডার ক্রেডেল, পিন বা চোখের সংযোগ, চ্যাসিস সদস্য, পায়ের পাতার মোজাবিশেষ এবং ডাম্প বডির সম্পূর্ণ চলাচলের পথের জন্যও দায়ী থাকতে হবে।
সিলিন্ডার নিজেই টিপিং ফলাফল নির্ধারণ করে না। কব্জা অবস্থান, শরীরের ওজন, লোড বিতরণ, টিপিং কোণ, পাম্প প্রবাহ এবং ত্রাণ সুরক্ষা সবই চক্রের সময় প্রয়োজনীয় বল এবং গতিকে প্রভাবিত করে।

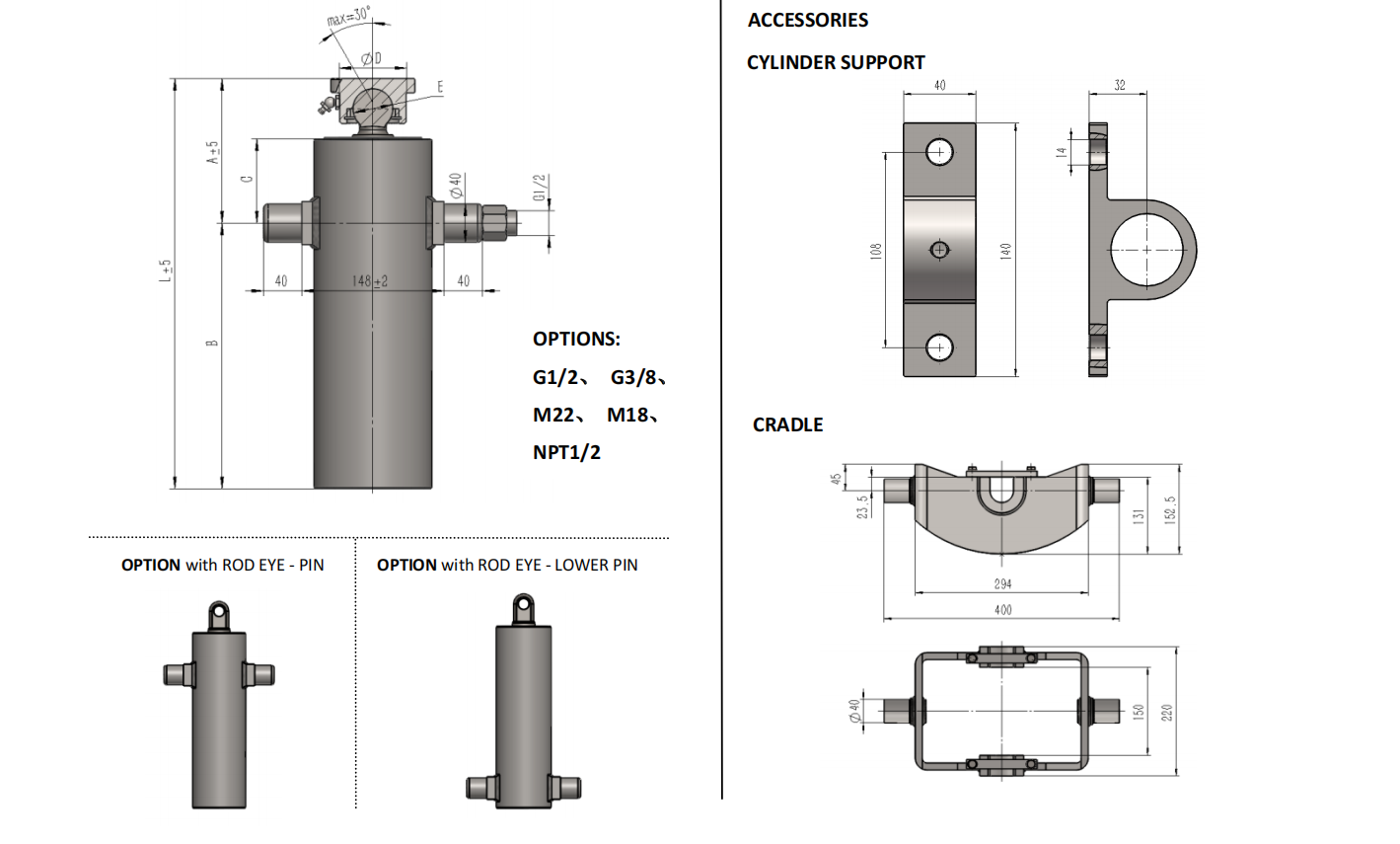

তালিকাভুক্ত L মাত্রা এবং A-E ইনস্টলেশন মাত্রা দিয়ে শুরু করুন। ট্রেলার অঙ্কন বা মাপ মাউন্ট এলাকা সঙ্গে তাদের তুলনা. তারপর সম্পূর্ণ টিপিং আর্কের মাধ্যমে সিলিন্ডারটি পরীক্ষা করুন। একটি সিলিন্ডার চেসিস পরিষ্কার করতে পারে যখন বডি বন্ধ থাকে তবে বডি বাড়ার সাথে সাথে ক্রসমেম্বার বা বন্ধনীর সাথে যোগাযোগ করুন।
ক্যাটালগ পৃষ্ঠাটি সাপোর্ট-ক্র্যাডল রেফারেন্স সহ আন্ডারবডি সিলিন্ডার রেঞ্জের জন্য রড-আই এবং লোয়ার-পিন বিকল্পগুলি দেখায়। একটি 4TG-E130x1307 এর জন্য সঠিক সংযোগ এবং দোলনা ব্যবস্থা প্রকল্পের অঙ্কন থেকে নিশ্চিত করা উচিত। অনুমান করবেন না যে একটি অনুরূপ চেহারার টেলিস্কোপিক সিলিন্ডার একই পিনের ব্যবধান বা মাউন্টিং পদ্ধতি ব্যবহার করবে।
সিলিন্ডারটি ট্রেলারের মাউন্টিং ডিজাইনের মাধ্যমে সমর্থিত এবং সারিবদ্ধ হওয়া উচিত। বন্ধনীগুলি সিলিন্ডারকে অবস্থানে বাধ্য করবে না বা এক্সটেনশনের সময় সাইড লোডিং তৈরি করবে না। লোড প্রয়োগ করার আগে পিন, দোলনা, পায়ের পাতার মোজাবিশেষ এবং কাছাকাছি ফ্রেম সদস্যদের পরীক্ষা করুন।
ক্যাটালগ 4TG-E130x1307 এর জন্য সর্বোচ্চ 180 বার কাজের চাপ তালিকাভুক্ত করে। পাম্প, ত্রাণ ভালভ, পায়ের পাতার মোজাবিশেষ আকার, তেল ভলিউম এবং নিয়ন্ত্রণ সার্কিট সেই প্রয়োজনের বিপরীতে পর্যালোচনা করা উচিত। কাজের চাপ গ্যারান্টিযুক্ত উত্তোলন ক্ষমতার মতো নয়; প্রকৃত শক্তি জলবাহী চাপ, কার্যকর এলাকা এবং ট্রেলারের যান্ত্রিক জ্যামিতির উপর নির্ভর করে।
4TG-E130x1307 ডাম্প-ট্রেলার প্রকল্পগুলির জন্য প্রাসঙ্গিক যেগুলির জন্য একটি 1,307 মিমি স্ট্রোকের সাথে চার-স্তরের আন্ডারবডি টেলিস্কোপিক হাইড্রোলিক সিলিন্ডার প্রয়োজন৷ যখন উপলব্ধ ইনস্টলেশন স্থান এবং ক্যাটালগ অ্যাপ্লিকেশন পরিসর প্রকল্পের সাথে মেলে তখন এটি পার্শ্ব-ডাম্প এবং তিন-মুখী ডাম্প-ট্রেলার বিন্যাসের জন্য বিবেচনা করা যেতে পারে।
ক্যাটালগ একটি 15-25 টন টিপিং-ক্ষমতা পরিসীমা তালিকাভুক্ত করে। এটিকে একটি ক্যাটালগ অ্যাপ্লিকেশন রেফারেন্স হিসাবে বিবেচনা করুন, একটি সর্বজনীন পেলোড অনুমোদন নয়। ট্রেলারের বডি, কব্জা কাঠামো, চ্যাসিসের শক্তি, লোড বিতরণ এবং হাইড্রোলিক সিস্টেমকে একসাথে মূল্যায়ন করতে হবে।
একটি 4TG-E130x1307 OEM বা প্রতিস্থাপন অনুসন্ধানের জন্য, পাঠান:
এই তথ্য মাউন্টিং বা হাইড্রোলিক সিস্টেমের একটি নতুন নকশা থেকে সরাসরি সিলিন্ডার প্রতিস্থাপনকে আলাদা করতে সহায়তা করে।
4TG-E130x1307 ট্রেলার নির্মাতাদের একটি 1,307 মিমি স্ট্রোক, 58 কেজি ভর, 180 বার সর্বাধিক কাজের চাপ, 13.7 L কাজের ভলিউম এবং একটি 15-25 টন ক্যাটালগ টিপিং পরিসীমা সহ একটি সংজ্ঞায়িত চার-পর্যায়ের আন্ডারবডি সিলিন্ডার বিকল্প দেয়৷
অর্ডার দেওয়ার আগে ফিটমেন্ট পর্যালোচনার জন্য HCIC-এ ট্রেলার অঙ্কন, মাউন্টিং পরিমাপ এবং হাইড্রোলিক ডেটা পাঠান।
