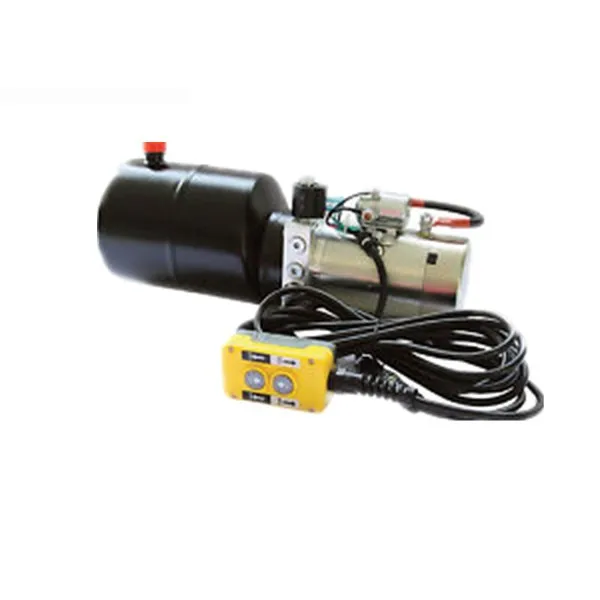

HCPGDD হল একটি ডুয়েল ডবল-অ্যাক্টিং হাইড্রোলিক পাওয়ার ইউনিট যার মধ্যে 1.2 GPM ফ্লো, একটি 8-গ্যালন ট্যাঙ্ক, SAE #6 পোর্ট এবং ডাম্প ট্রেলারের জন্য দুটি 3,000 PSI কন্ট্রোল সার্কিট রয়েছে।
Type:
2 দ্বৈত অভিনয়Flow:
1.2 জিপিএমPort size:
SAE #6Tank size:
8 গালডাম্প ট্রেলারগুলির জন্য HCPGDD ডুয়াল ডবল অ্যাক্টিং হাইড্রোলিক পাওয়ার ইউনিটটি এমন সিস্টেমগুলির জন্য তালিকাভুক্ত করা হয়েছে যেগুলির জন্য দুটি স্বাধীনভাবে নিয়ন্ত্রিত ডবল-অ্যাক্টিং হাইড্রোলিক ফাংশন প্রয়োজন৷ HCIC-2026 ক্যাটালগ 1.2 GPM ফ্লো, একটি 8-গ্যালন ট্যাঙ্ক, 3,000 PSI এবং দুটি সোলেনয়েড-চালিত 4-ওয়ে, 3-পজিশন ভালভ কনফিগারেশন সহ এই মডেলটিকে চিহ্নিত করে।
সেই দ্বৈত বিন্যাসটি প্রাসঙ্গিক হতে পারে যখন একটি ট্রেলার পাওয়ার প্যাককে অবশ্যই দুটি পৃথক দ্বৈত-অভিনয় ফাংশন নিয়ন্ত্রণ করতে হবে, যেমন একটি ডাম্প অ্যাকচুয়েটর এবং একটি অক্জিলিয়ারী হাইড্রোলিক ফাংশন। সিলিন্ডার, ব্যাটারি সরবরাহ, ভালভের ক্রম, পায়ের পাতার মোজাবিশেষ বিন্যাস এবং উপলব্ধ ইনস্টলেশন স্থানের বিপরীতে প্রকৃত সার্কিট এখনও পর্যালোচনা করা প্রয়োজন।
| আইটেম | ক্যাটালগ তথ্য |
|---|---|
| মডেল | এইচসিপিজিডিডি |
| টাইপ | 2 দ্বৈত অভিনয় |
| প্রবাহ | 1.2 জিপিএম |
| পোর্ট সাইজ | SAE #6 |
| ট্যাঙ্কের আকার | 8 গাল |
| চাপ স্পেসিফিকেশন | 3,000 পিএসআই |
| ভালভিং | সোলেনয়েড পরিচালিত; 4-পথ, 3-অবস্থান; 4-পথ, 3-অবস্থান |
| ক্যাটালগ উৎস | HCIC-2026, পৃষ্ঠা 16 |
টেবিলটি ক্যাটালগ সনাক্তকরণ ডেটা রেকর্ড করে। এটি একটি সর্বজনীন উত্তোলন ক্ষমতা, গ্যারান্টিযুক্ত চক্র সময়, যুগপত-প্রবাহ ক্ষমতা বা সম্পূর্ণ তারের কনফিগারেশন স্থাপন করে না।
একটি ডাবল-অ্যাক্টিং হাইড্রোলিক ফাংশনের জন্য তার সিলিন্ডারের উভয় পাশে তেলের প্রয়োজন হয়। এক দিক অ্যাকুয়েটরকে প্রসারিত করে; বিপরীত ভালভ অবস্থান শক্তি প্রত্যাহারের জন্য বিপরীত দিকে তেল পাঠায়। HCPGDD তালিকা দুটি ডাবল-অ্যাক্টিং ভালভ ব্যবস্থা দেখায়, তাই পাওয়ার ইউনিট একটি একক-সার্কিট ডাবল-অ্যাক্টিং HPU থেকে আলাদা।
একটি OEM ট্রেলার নির্মাতার জন্য, গুরুত্বপূর্ণ প্রশ্ন হল কিভাবে দুটি ফাংশন ব্যবহার করা হবে। তারা কি এক সময়ে এক চালাবে? একটি ফাংশন অগ্রাধিকার দেওয়া হয়? কন্ট্রোল সিস্টেম কি পরস্পরবিরোধী কমান্ড প্রতিরোধ করে? উভয় সার্কিট সক্রিয় থাকলে কত প্রবাহ পাওয়া যায়? এই পয়েন্টগুলি মডেলের নাম থেকে অনুমান না করে হাইড্রোলিক পরিকল্পিতভাবে নিশ্চিত করা উচিত।
ক্যাটালগ দুটি সোলেনয়েড-চালিত 4-ওয়ে, 3-পজিশন ভালভ কনফিগারেশন তালিকাভুক্ত করে। এটি দুটি দ্বৈত-অভিনয় ফাংশনের জন্য প্রয়োজনীয় নিয়ন্ত্রণ কাঠামো সরবরাহ করে, যখন চূড়ান্ত নিয়ন্ত্রণ যুক্তি নির্ভর করে ট্রেলারের জন্য নির্বাচিত তারের, সুইচ, দূরবর্তী নিয়ন্ত্রণ এবং মেশিনের অনুক্রমের উপর।
তালিকাভুক্ত 1.2 জিপিএম প্রবাহ হল অ্যাকচুয়েটর গতি অনুমান করার জন্য একটি সূচনা বিন্দু। যদি দুটি ফাংশন উপলব্ধ পাম্প প্রবাহ ভাগ করে, প্রকৃত আন্দোলনের সময় সার্কিট বিন্যাস এবং অপারেটিং ক্রম উপর নির্ভর করে। সিস্টেম নিশ্চিতকরণ ছাড়া একই সময়ে উভয় সিলিন্ডারে নিশ্চিত প্রবাহ হিসাবে 1.2 GPM উপস্থাপন করবেন না।
8-গ্যালন ট্যাঙ্ক হল HCPGDD-এর ক্যাটালগ মান। সিলিন্ডারের পরিমাণ, রড-সাইড ডিসপ্লেসমেন্ট, পায়ের পাতার মোজাবিশেষ ভলিউম, রিটার্ন প্রবাহ এবং ট্যাঙ্কের মাউন্টিং অবস্থানের বিপরীতে সঠিক অপারেটিং তেলের স্তর এখনও পর্যালোচনা করা উচিত। একটি বড় ট্যাঙ্ক নিজেই একটি ছোট সিলিন্ডার সার্কিট বা একটি ভুল ভালভ ক্রম সমাধান করে না।
প্রতিটি জলবাহী সংযোগ ট্রেলার পায়ের পাতার মোজাবিশেষ এবং অ্যাডাপ্টারের মান বিরুদ্ধে পরীক্ষা করা উচিত. নিশ্চিত করুন যে কোন পোর্টগুলি প্রতিটি ডাবল-অ্যাক্টিং ফাংশনের অন্তর্গত, চাপ এবং রিটার্ন পাথ সনাক্ত করুন, পর্যাপ্ত পায়ের পাতার মোজাবিশেষ বেন্ড ব্যাসার্ধ প্রদান করুন এবং পরিষেবার জন্য অ্যাক্সেস ছেড়ে দিন।
HCPGDD ডাম্প ট্রেলার বিভাগের জন্য HCIC-এর HPU-তে তালিকাভুক্ত। একটি ব্যবহারিক ইনস্টলেশনের জন্য মোটর, জলাধার, ভালভ ওয়্যারিং, ব্যাটারি তার এবং পায়ের পাতার মোজাবিশেষ সংযোগের জন্য স্থান প্রয়োজন। পাওয়ার ইউনিট ঘেরা আগে রাস্তার স্প্ল্যাশ, কম্পন, তাপ এবং রক্ষণাবেক্ষণ অ্যাক্সেস বিবেচনা করা উচিত।
HCPGDD ডাম্প ট্রেলারগুলির জন্য পর্যালোচনা করা যেতে পারে যার জন্য একটি পাওয়ার-ইউনিট প্যাকেজ থেকে দুটি ডাবল-অ্যাক্টিং হাইড্রোলিক ফাংশন প্রয়োজন। এটি একটি প্রধান অ্যাকচুয়েটর এবং একটি সহায়ক ফাংশন সহ OEM বিল্ড, প্রতিস্থাপন প্রকল্প এবং ট্রেলার সিস্টেমের সাথে প্রাসঙ্গিক হতে পারে।
এটি স্বয়ংক্রিয়ভাবে একটি একক ডাবল-অ্যাক্টিং সিলিন্ডার, একটি পাওয়ার-আপ/গ্রাভিটি-ডাউন সার্কিট বা একটি ভিন্ন প্রবাহ এবং চাপের ব্যবস্থার প্রয়োজন এমন একটি সিস্টেমের জন্য সঠিক পছন্দ নয়। অ্যাপ্লিকেশনটি প্রকৃত নিয়ন্ত্রণ অনুক্রমের সাথে মিলিত হওয়া উচিত।
একটি HCPGDD অনুসন্ধানের জন্য, প্রস্তুত করুন:
এই বিবরণগুলি HCIC কে একটি সম্পূর্ণ সিস্টেম হিসাবে দ্বৈত সার্কিট পর্যালোচনা করতে এবং উৎপাদনের আগে কোনো প্রকল্প-নির্দিষ্ট ওয়্যারিং, পায়ের পাতার মোজাবিশেষ বা নিয়ন্ত্রণের প্রয়োজনীয়তা সনাক্ত করতে সহায়তা করে।
ডাম্প ট্রেলারের জন্য এইচসিপিজিডিডি ডুয়াল ডাবল অ্যাক্টিং হাইড্রোলিক পাওয়ার ইউনিট দুটি ডাবল-অ্যাক্টিং হাইড্রোলিক ফাংশনের জন্য একটি ক্যাটালগ-সংজ্ঞায়িত বিকল্প। এর মূল শনাক্তকরণ ডেটা হল 1.2 জিপিএম প্রবাহ, SAE #6 পোর্ট, একটি 8-গ্যালন ট্যাঙ্ক, 3,000 PSI এবং দুটি সোলেনয়েড-চালিত 4-ওয়ে, 3-পজিশন ভালভ কনফিগারেশন।
একটি দরকারী উদ্ধৃতির জন্য, উভয় সিলিন্ডার, নিয়ন্ত্রণ ক্রম, বৈদ্যুতিক সরবরাহ, জলবাহী পরিকল্পিত এবং ইনস্টলেশন ফটোগুলির জন্য ডেটা পাঠান। HCIC তারপর HCPGDD কনফিগারেশন ট্রেলারের সম্পূর্ণ হাইড্রোলিক সিস্টেমের সাথে খাপ খায় কিনা তা পর্যালোচনা করতে পারে।
HCIC পরিবহন, বর্জ্য-হ্যান্ডলিং, নির্মাণ এবং শিল্প সরঞ্জামের জন্য হাইড্রোলিক সিলিন্ডার, হাইড্রোলিক পাওয়ার ইউনিট এবং সম্পর্কিত হাইড্রোলিক উপাদান সরবরাহ করে। সম্পূর্ণ মেশিন ডিজাইন এবং প্রযোজ্য নিরাপত্তা প্রয়োজনীয়তার বিরুদ্ধে চূড়ান্ত পণ্যের উপযুক্ততা নিশ্চিত করা উচিত।
