53-4592-106 ডাবল ক্লিভিস হাইড্রোলিক সিলিন্ডারের মাত্রা, 106.06-ইঞ্চি স্ট্রোক, 3/4-ইঞ্চি NPTF পোর্ট এবং দীর্ঘ-ভ্রমণ OEM সরঞ্জামের জন্য 208 পাউন্ড ক্যাটালগ ওজন পর্যালোচনা করুন।
Stroke:
2,694 মিমিClosed length,:
1,219 মিমিExtended length:
3,913 মিমিPort:
এনপিটিএফ-এ 3/453-4592-106 ডাবল ক্লিভিস হাইড্রোলিক সিলিন্ডার হল একটি লং-স্ট্রোক 4000 সিরিজ মডেল যা HCIC-2026 ক্যাটালগে তালিকাভুক্ত। এর 106.06-ইঞ্চি ক্যাটালগ স্ট্রোক এটিকে একটি কমপ্যাক্ট অ্যাকচুয়েটর থেকে আলাদা ইনস্টলেশন আলোচনায় রাখে: মেশিনে পিন-সেন্টার দূরত্বে দীর্ঘ পরিবর্তনের জন্য জায়গা থাকতে হবে এবং বন্ধনী এবং পায়ের পাতার মোজাবিশেষ সম্পূর্ণ গতির মাধ্যমে নিয়ন্ত্রিত থাকতে হবে।
একটি OEM নির্মাতা বা রক্ষণাবেক্ষণ দলের জন্য, দরকারী শুরু বিন্দু হল সম্পূর্ণ মাত্রিক সারি। এতে স্ট্রোক, বন্ধ দৈর্ঘ্য, বর্ধিত দৈর্ঘ্য, মাউন্টিং মাত্রা, বন্দর, তেলের পরিমাণ এবং ওজন অন্তর্ভুক্ত রয়েছে। এই মানগুলি ইঞ্জিনিয়ারদের একটি প্রজেক্ট কোটেশন চাওয়ার আগে একটি বিদ্যমান সিলিন্ডার বা একটি নতুন মেশিন লেআউটের সাথে মডেলের তুলনা করতে সাহায্য করে।

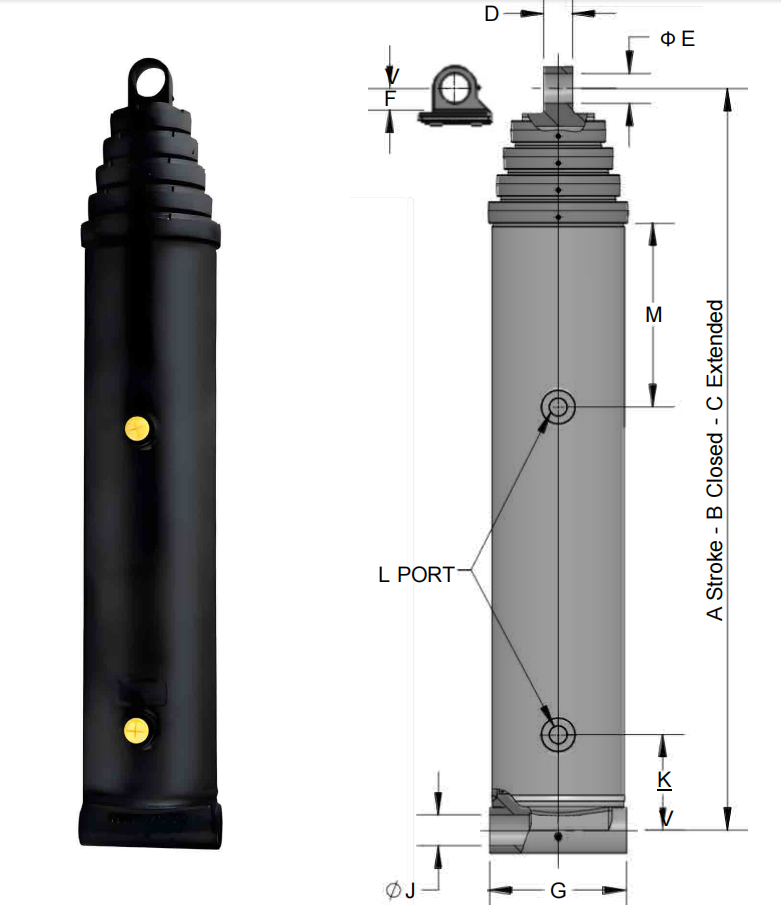

| আইটেম | ইঞ্চি মান | মেট্রিক মান |
|---|---|---|
| মডেল | 53-4592-106 | 53-4592-106 |
| সিরিজ | 4000 সিরিজ | 4000 সিরিজ |
| স্ট্রোক, এ | 106.06 ইঞ্চি | 2,694 মিমি |
| বন্ধ দৈর্ঘ্য, বি | 48.00 ইঞ্চি | 1,219 মিমি |
| বর্ধিত দৈর্ঘ্য, সি | 154.06 ইঞ্চি | 3,913 মিমি |
| মাত্রা ডি | 1.50 ইঞ্চি | 38 মিমি |
| মাত্রা ই | 2.06 ইঞ্চি | 52 মিমি |
| মাত্রা F | 2.00 ইঞ্চি | 51 মিমি |
| মাত্রা জি | 7.00 ইঞ্চি | 178 মিমি |
| মাত্রা জে | 2.06 ইঞ্চি | 52 মিমি |
| মাত্রা কে | 19.50 ইঞ্চি | 495 মিমি |
| বন্দর | এনপিটিএফ-এ 3/4 | এনপিটিএফ-এ 3/4 |
ক্যাটালগ 53-4592-106-এর জন্য সর্বজনীন চাপ, লোড বা পরিষেবা-জীবনের গ্যারান্টি প্রদান করে না। চূড়ান্ত নির্বাচনের জন্য মেশিনের আসল লোড পাথ, জলবাহী অবস্থা এবং নিরাপত্তা পর্যালোচনা প্রয়োজন।
একটি পিন-টু-পিন সিলিন্ডার বিচ্ছিন্নভাবে কাজ করে না। স্থির পিন, চলন্ত পিন এবং সংযুক্ত প্রক্রিয়া গতিকে সংজ্ঞায়িত করে। 53-4592-106-এর জন্য, ক্যাটালগ 48.00 ইঞ্চি বন্ধ এবং 154.06 ইঞ্চি প্রসারিত তালিকাভুক্ত করে। তাই পিন-সেন্টার দূরত্বের একটি বড় পরিবর্তন জুড়ে মেশিনটির একটি নিয়ন্ত্রিত পথ প্রয়োজন।
ইনস্টলেশনের আগে, দুটি প্রান্তের অবস্থান এবং বেশ কয়েকটি মধ্যবর্তী অবস্থান ম্যাপ করুন। সিলিন্ডারটি উদ্দেশ্যপ্রণোদিত কোণ সীমার মধ্যে থাকে কিনা, মাউন্টিং বন্ধনীগুলি সঠিক দিকে লোড বহন করে কিনা এবং পার্শ্ববর্তী কাঠামো শরীর, রড, পিন এবং পায়ের পাতার মোজাবিশেষ চলাচলের জন্য জায়গা ছেড়ে দেয় কিনা তা পরীক্ষা করুন।
একটি দীর্ঘ স্ট্রোক রাউটিং আরও গুরুত্বপূর্ণ করে তোলে। পায়ের পাতার মোজাবিশেষ চলন্ত সমাবেশ অনুসরণ করা আবশ্যক প্রসারিত, snagging বা ফ্রেম বিরুদ্ধে ঘষা ছাড়া. পরিষেবা দলগুলি বন্দরে পৌঁছাতে এবং অসংলগ্ন সরঞ্জামগুলি ভেঙে না দিয়ে হার্ডওয়্যার মাউন্ট করতে সক্ষম হওয়া উচিত।
ক্যাটালগ মাত্রা D, E, F, G, J এবং K মাউন্ট বিন্যাসের জন্য মাত্রিক শুরু বিন্দু প্রদান করে। দীর্ঘ স্ট্রোক শুধুমাত্র ফিটমেন্ট প্রয়োজনীয়তা অনুমান না করে মেশিন অঙ্কন সঙ্গে তাদের তুলনা.
NPTF পোর্টে 3/4 অবশ্যই বিদ্যমান হাইড্রোলিক প্লাম্বিং এবং ফিটিং অনুশীলনের সাথে মেলে। একটি সীমিত জায়গায় সিলিন্ডার ইনস্টল করার আগে অ্যাডাপ্টার, সিল করার পদ্ধতি, পায়ের পাতার মোজাবিশেষ ব্যাসার্ধ এবং পোর্ট ওরিয়েন্টেশন যাচাই করুন।
পণ্য সারি তালিকাভুক্ত 1.7 গ্যালন তেল ভলিউম এবং 6.0 গ্যালন বর্ধিত তেল ভলিউম। হাইড্রোলিক সিস্টেমে সিলিন্ডার, পায়ের পাতার মোজাবিশেষ, ভালভ ব্লক এবং প্রকৃত অপারেটিং অবস্থানের জন্য যথেষ্ট ব্যবহারযোগ্য জলাধারের পরিমাণ থাকতে হবে। এই ক্যাটালগ মানগুলি একটি সম্পূর্ণ জলাধার-আকারের গণনা নয়।
তালিকাভুক্ত ওজন হল 208 পাউন্ড। পরিবহন, ইনস্টলেশন পরিকল্পনা এবং বন্ধনী ডিজাইনের সময় এই মানটি গুরুত্বপূর্ণ। একটি নিরাপদ উত্তোলন পদ্ধতি প্রদান করুন এবং নিশ্চিত করুন যে মেশিনের কাঠামো সিলিন্ডারকে সমর্থন করতে পারে এবং পিন জয়েন্টগুলির মাধ্যমে কাজের লোড স্থানান্তর করতে পারে।
53-4592-106 দীর্ঘ-ভ্রমণের OEM সরঞ্জাম এবং প্রতিস্থাপন প্রকল্পগুলির জন্য পর্যালোচনা করা যেতে পারে যা একটি পিন-টু-পিন সিলিন্ডার ব্যবহার করে। এটি এমন মেকানিজমের জন্য একটি প্রার্থী যেখানে স্থির এবং চলমান মাউন্টিং পয়েন্ট সম্পূর্ণ এক্সটেনশনে অনেক দূরে থাকে, যদি মেশিনের জ্যামিতি ক্যাটালগ মাত্রার সাথে মেলে।
একটি উদ্ধৃতি শুধুমাত্র মডেল নম্বরের উপর ভিত্তি করে করা উচিত নয়। অ্যাপ্লিকেশন মূল্যায়ন করার জন্য HCIC-এর মেশিন অঙ্কন বা সঠিক ক্ষেত্রের পরিমাপ, অপারেটিং চাপ, লোডের দিক, চক্রের ফ্রিকোয়েন্সি, পিনের বিবরণ এবং হাইড্রোলিক সংযোগের তথ্য প্রয়োজন।
53-4592-106 পিন-টু-পিন হাইড্রোলিক সিলিন্ডার হল একটি দীর্ঘ-স্ট্রোক 4000 সিরিজের মেকানিজমের বিকল্প যার জন্য পিন-সেন্টার দূরত্বে একটি সংজ্ঞায়িত পরিবর্তন প্রয়োজন। এর 106.06-ইঞ্চি স্ট্রোক, 48.00-ইঞ্চি বদ্ধ দৈর্ঘ্য, 154.06-ইঞ্চি বর্ধিত দৈর্ঘ্য, NPTF পোর্টে 3/4, 1.7-গ্যালন ফিল মান, 6.0-গ্যালন বর্ধিত মান এবং 208 পাউন্ড ক্যাটালগ ওজন একটি OEM দলকে প্রাথমিক ফিটের জন্য একটি সুনির্দিষ্ট পর্যালোচনার ভিত্তি দেয়৷
অর্ডার করার আগে HCIC-এ সম্পূর্ণ মোশন জ্যামিতি, মাউন্টিং বিশদ, হাইড্রোলিক ডেটা এবং হ্যান্ডলিং প্ল্যান পাঠান। এই দীর্ঘ-ভ্রমণ মডেলটি সম্পূর্ণ মেশিনের সাথে মেলে কিনা তা নির্ধারণ করার জন্য সেই তথ্য প্রয়োজন।
HCIC, জিনান হুয়াচেন ইন্ডাস্ট্রিয়াল কোং, লিমিটেড নামেও পরিচিত, হাইড্রোলিক সিলিন্ডার, হাইড্রোলিক পাওয়ার ইউনিট এবং যানবাহন, বর্জ্য-হ্যান্ডলিং, নির্মাণ এবং শিল্প সরঞ্জামগুলির জন্য সম্পর্কিত উপাদান সরবরাহ করে। সম্পূর্ণ মেশিন ডিজাইন এবং প্রযোজ্য নিরাপত্তা প্রয়োজনীয়তার বিরুদ্ধে পণ্যের উপযুক্ততা নিশ্চিত করা উচিত।
