কংক্রিট পাম্প ট্রাক বুম সিলিন্ডার
  • কংক্রিট পাম্প ট্রাক বুম সিলিন্ডার কংক্রিট পাম্প ট্রাক বুম সিলিন্ডার
  • কংক্রিট পাম্প ট্রাক বুম সিলিন্ডার কংক্রিট পাম্প ট্রাক বুম সিলিন্ডার

কংক্রিট পাম্প ট্রাক বুম সিলিন্ডার

HCIC কংক্রিট পাম্প ট্রাক বুম সিলিন্ডার লং-রিচ প্লেসমেন্ট সরঞ্জামের জন্য। 50-450 মিমি বোর এবং 8,000 মিমি পর্যন্ত স্ট্রোক সহ উচ্চ-চাপ, কম্পন-প্রতিরোধী হাইড্রোলিক সিলিন্ডার।

  • Bore diameter:

    50-450 মিমি
  • Rod diameter:

    32-280 মিমি
  • Stroke:

    200-8,000 মিমি
  • Working pressure:

    16-45 MPa
  • Working temperature:

    -40℃ থেকে +120℃

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

একটি কংক্রিট পাম্প ট্রাক বুম সিলিন্ডার প্লেসিং বুমের গতিবিধি নিয়ন্ত্রণ করে। পরিবহনের জন্য বুম ভাঁজ করে, জবসাইটের উপরে উন্মোচিত হয় এবং ডেলিভারি লাইনের মধ্য দিয়ে কংক্রিট চলার সময় অবস্থান ধরে রাখে। তাই সিলিন্ডারটি প্রসারিত এবং প্রত্যাহার করার চেয়ে বেশি কাজ করছে। এটি একটি বৃহৎ উচ্চারিত কাঠামো নিয়ন্ত্রণ করছে যখন মেশিনটি চাপ, কম্পন এবং লোডের অবস্থার পরিবর্তনের মধ্যে কাজ করে।

HCIC বুম সিলিন্ডারগুলিকে পাম্প ট্রাক হাইড্রোলিক সিলিন্ডারের তিনটি প্রধান কার্যকরী বিভাগের একটি হিসাবে তালিকাভুক্ত করে। এই পণ্য নিবন্ধটি শুধুমাত্র বুম-সিলিন্ডার অ্যাপ্লিকেশনের উপর দৃষ্টি নিবদ্ধ করে। এটি বুম সিলিন্ডারকে আউটরিগার সিলিন্ডার বা পাম্পিং সিলিন্ডারের সাথে একত্রিত করে না।

একজন ঠিকাদার বা সরঞ্জাম নির্মাতার জন্য, কেনার সিদ্ধান্ত নিয়ন্ত্রিত আন্দোলন, চাপ প্রতিরোধ, ক্লান্তি জীবন, মাউন্টিং নির্ভুলতা এবং সেবাযোগ্যতার উপর আসে। একটি বুম সিলিন্ডার যা পিন কেন্দ্রগুলির সাথে ফিট করে কিন্তু কম্পন সহ্য করতে পারে না এটি একটি সমাধান নয়। ভুল পোর্ট অবস্থান সহ একটি শক্তিশালী সিলিন্ডারও একটি সমাধান নয়।


I. প্রযুক্তিগত স্পেসিফিকেশন

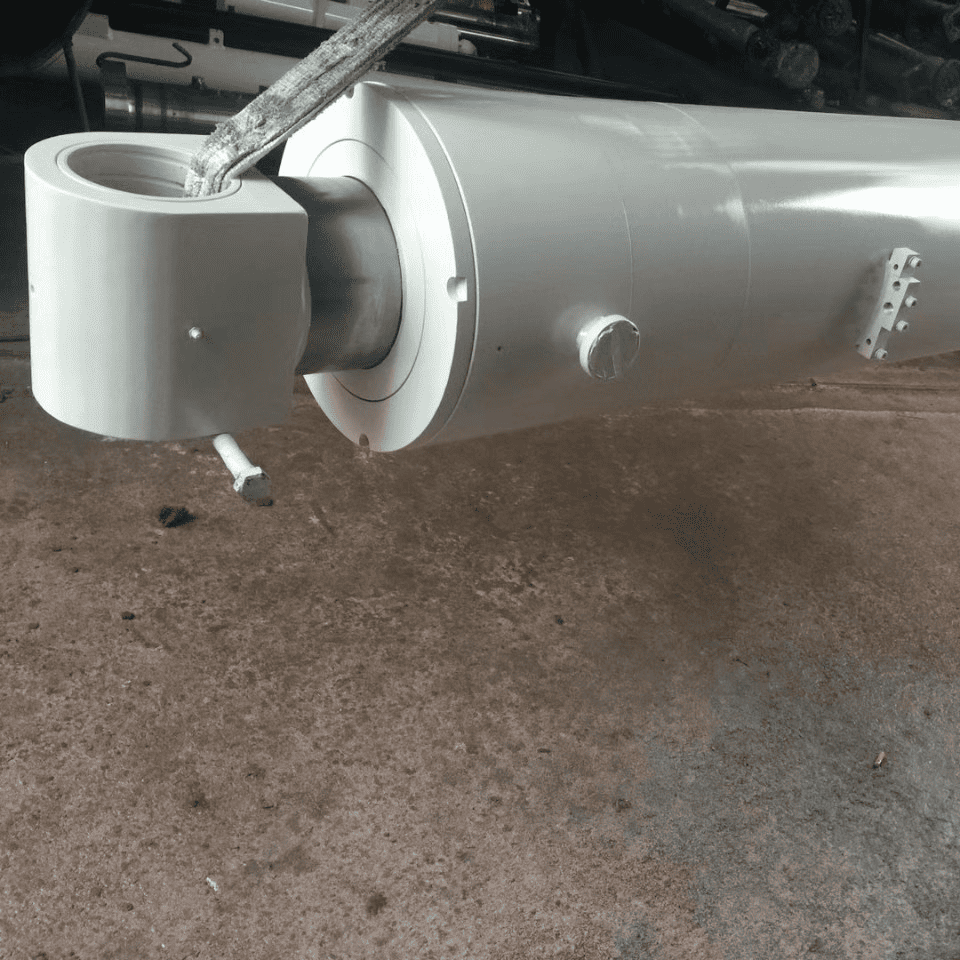

Concrete Pump Truck Boom Cylinder

নিম্নোক্ত পরিসরটি পাম্প-ট্রাক হাইড্রোলিক সিলিন্ডারের জন্য HCIC 2026 ক্যাটালগে তালিকাভুক্ত করা হয়েছে এবং বুম-সিলিন্ডার প্রয়োগের জন্য ইঞ্জিনিয়ারিং খাম হিসাবে ব্যবহৃত হয়:

প্যারামিটার ক্যাটালগ পরিসীমা
বোর ব্যাস 50-450 মিমি
রড ব্যাস 32-280 মিমি
স্ট্রোক 200-8,000 মিমি
কাজের চাপ 16-45 MPa
কাজের তাপমাত্রা -40℃ থেকে +120℃
প্রধান আবেদন কংক্রিট পাম্প ট্রাক এবং জটিল নির্মাণ সরঞ্জাম
নকশা অগ্রাধিকার উচ্চ চাপ প্রতিরোধের, কম্পন প্রতিরোধের এবং দীর্ঘ সেবা জীবন
পরিসীমা বিস্তৃত কারণ একটি পাম্প ট্রাক বুম সিলিন্ডার একক সর্বজনীন আকার নয়। চূড়ান্ত স্পেসিফিকেশন বুম বিভাগ, পিন-সেন্টার দূরত্ব, প্রয়োজনীয় বল, কাজের কোণ, ভালভ বিন্যাস এবং উপলব্ধ ইনস্টলেশন স্থানের উপর নির্ভর করে।


২. কেন বুম-সিলিন্ডার ডিজাইন কঠিন

2.1 সিলিন্ডার একটি চলমান কাঠামো বহন করে

চলন্ত লিঙ্কগুলির মধ্যে একটি বুম সিলিন্ডার ইনস্টল করা হয়। বুম কোণ পরিবর্তনের সাথে সাথে এর লোড পরিবর্তিত হয়। আন্দোলনের এক পর্যায়ে, সিলিন্ডারের একটি ভারী বিভাগ শুরু করার প্রয়োজন হতে পারে। অন্য একটি স্থানে, কংক্রিট লাইন এবং বুম জ্যামিতি একটি ভিন্ন প্রতিক্রিয়া বল তৈরি করার সময় এটি বুম ধরে রাখতে হবে।

সেই পরিবর্তনশীল লোডের কারণেই সিলিন্ডারটিকে সম্পূর্ণ মুভমেন্ট ডায়াগ্রাম থেকে বেছে নিতে হবে, একা বোরের ব্যাস থেকে নয়। নকশা অনুমোদন করার আগে সরবরাহকারীর শক্তির প্রয়োজন, স্ট্রোক, পিন কেন্দ্র এবং অপারেটিং চাপ প্রয়োজন।

2.2 কম্পন স্বাভাবিক অপারেশনের অংশ

কংক্রিট পাম্প ট্রাক ইঞ্জিন কম্পন, জলবাহী স্পন্দন, সড়ক পরিবহন শক এবং বুম আন্দোলনের সাথে কাজ করে। ক্যাটালগ এই পণ্য পরিবারের একটি মূল সুবিধা হিসাবে কম্পন প্রতিরোধের চিহ্নিত করে।

ব্যারেল, ঢালাই মাউন্টিং পয়েন্ট, পিস্টন, রড এবং সীলগুলি অবশ্যই এক সমাবেশ হিসাবে কাজ করবে। একটি মাউন্টিং লগে একটি ছোট প্রান্তিককরণ ত্রুটি রডের পাশের লোড তৈরি করতে পারে। বারবার চক্রের উপর, সাইড লোড গাইড পরিধান এবং সীল চাপ বাড়ায়। মাউন্টিং নির্ভুলতা তাই সিলিন্ডার নির্ভরযোগ্যতার অংশ, শুধুমাত্র একটি ইনস্টলেশন বিশদ নয়।

2.3 চাপ এবং তাপমাত্রা পরিসীমা

ক্যাটালগ পাম্প-ট্রাক হাইড্রোলিক-সিলিন্ডার খামের জন্য একটি 16-45 MPa কাজের চাপের পরিসর এবং -40°C থেকে +120°C কাজের-তাপমাত্রার পরিসীমা তালিকাভুক্ত করে। সেই পরিসরের মধ্যে সঠিক বিন্দু প্রকৃত সিস্টেমের উপর নির্ভর করে।

একজন ক্রেতার উপরের সংখ্যাটিকে ডিফল্ট অপারেটিং সেটিং হিসাবে বিবেচনা করা উচিত নয়। পাম্প, ত্রাণ ভালভ, পায়ের পাতার মোজাবিশেষ, নিয়ন্ত্রণ ভালভ, সিলিন্ডার এবং ফ্রেম একটি সম্পূর্ণ সিস্টেম হিসাবে রেট করা আবশ্যক। নকশা পর্যালোচনার সময় চাপের স্পাইক এবং তাপীয় সম্প্রসারণও বিবেচনা করা প্রয়োজন।


III. উপকরণ এবং উত্পাদন প্রক্রিয়া

3.1 উচ্চ-শক্তি ব্যারেল উপাদান

ক্যাটালগ সিলিন্ডার ব্যারেলের জন্য যৌথভাবে উন্নত উচ্চ-শক্তি উপকরণ বর্ণনা করে। এটি প্রক্রিয়াকরণ রুট হিসাবে বিরক্তিকর এবং ঘূর্ণায়মান চিহ্নিত করে। এই প্রক্রিয়াগুলি অভ্যন্তরীণ-বোর পৃষ্ঠের রুক্ষতা এবং মাত্রিক নির্ভুলতা উন্নত করতে ব্যবহৃত হয়।

সেই ভিতরের বোর হল পিস্টন সিল এবং গাইড সিস্টেমের জন্য চলমান পৃষ্ঠ। যদি বোরটি সহনশীলতার বাইরে থাকে বা পৃষ্ঠের ভুল অবস্থা থাকে, তবে সিলিন্ডারটি অত্যধিক ঘর্ষণ, অভ্যন্তরীণ ফুটো বা ত্বরিত সীল পরিধান বিকাশ করতে পারে।

3.2 ঘর্ষণ-ঢালাই পিস্টন রড

ক্যাটালগ এই ইঞ্জিনিয়ারিং পণ্য গোষ্ঠীর জন্য পিস্টন-রড প্রক্রিয়া হিসাবে ঘর্ষণ ঢালাইকে চিহ্নিত করে। ঘর্ষণ ঢালাই আপেক্ষিক আন্দোলন দ্বারা উত্পন্ন চাপ এবং তাপ মাধ্যমে উপাদান যোগদান. এটি একটি ওপেন-ফ্লেম ওয়েল্ড জোন এড়িয়ে যায় এবং পরামিতি এবং পরিদর্শন পদ্ধতি নিয়ন্ত্রণ করা হলে একটি পুনরাবৃত্তিযোগ্য জয়েন্ট তৈরি করতে পারে।

একটি বুম সিলিন্ডারের জন্য, জয়েন্টটিকে অবশ্যই রডের সোজাতা, ঘনত্ব, পৃষ্ঠের চিকিত্সা এবং মাউন্টিং প্রান্তের মাধ্যমে লোড পাথের সাথে একসাথে পর্যালোচনা করতে হবে।

3.3 সিলিং এবং নির্দেশিকা

উচ্চ-চাপের সীল এবং গাইড উপাদানগুলি ফুটো নিয়ন্ত্রণ করে এবং রডকে সারিবদ্ধ রাখে। একটি বুম অ্যাপ্লিকেশনে, সীল প্যাকেজকে চাপের পরিবর্তন, কম্পন, তাপমাত্রার তারতম্য এবং বহিরঙ্গন দূষণ মোকাবেলা করতে হয়।

হাইড্রোলিক তরল, তাপমাত্রা পরিসীমা এবং চাপ থেকে সঠিক সীল যৌগ নির্বাচন করা উচিত। অঙ্কনে রড পৃষ্ঠের চিকিত্সা, সিল বিন্যাস, বন্দরের অবস্থান এবং মাউন্টিং সহনশীলতাও উল্লেখ করা উচিত।


IV অ্যাপ্লিকেশন দৃশ্যকল্প

  • ট্রাক-মাউন্ট করা কংক্রিট পাম্প ট্রাক।বুম সিলিন্ডার কংক্রিট-প্লেসমেন্ট বুমের ভাঁজ, উন্মোচন এবং অবস্থান নিয়ন্ত্রণ করে।
  • লং-রিচ প্লেসমেন্ট সরঞ্জাম।পিন-সেন্টার মাত্রা সরবরাহ করা হলে বড় স্ট্রোক পরিসর বিভিন্ন বুম জ্যামিতি এবং সরঞ্জামের আকার সমর্থন করে।
  • নির্মাণ যন্ত্রপাতি কম্পন উন্মুক্ত.পণ্য পরিবারটি জটিল নির্মাণ পরিস্থিতির জন্য উদ্দিষ্ট যেখানে চাপ এবং কম্পন প্রতিরোধের প্রয়োজন হয়।
  • প্রতিস্থাপন এবং OEM প্রকল্প.HCIC একটি বিদ্যমান অঙ্কন, জীর্ণ সিলিন্ডার বা মেশিন ইন্টারফেস পর্যালোচনা করতে পারে এবং যাচাইকৃত মাত্রাগুলির চারপাশে একটি প্রতিস্থাপন তৈরি করতে পারে।

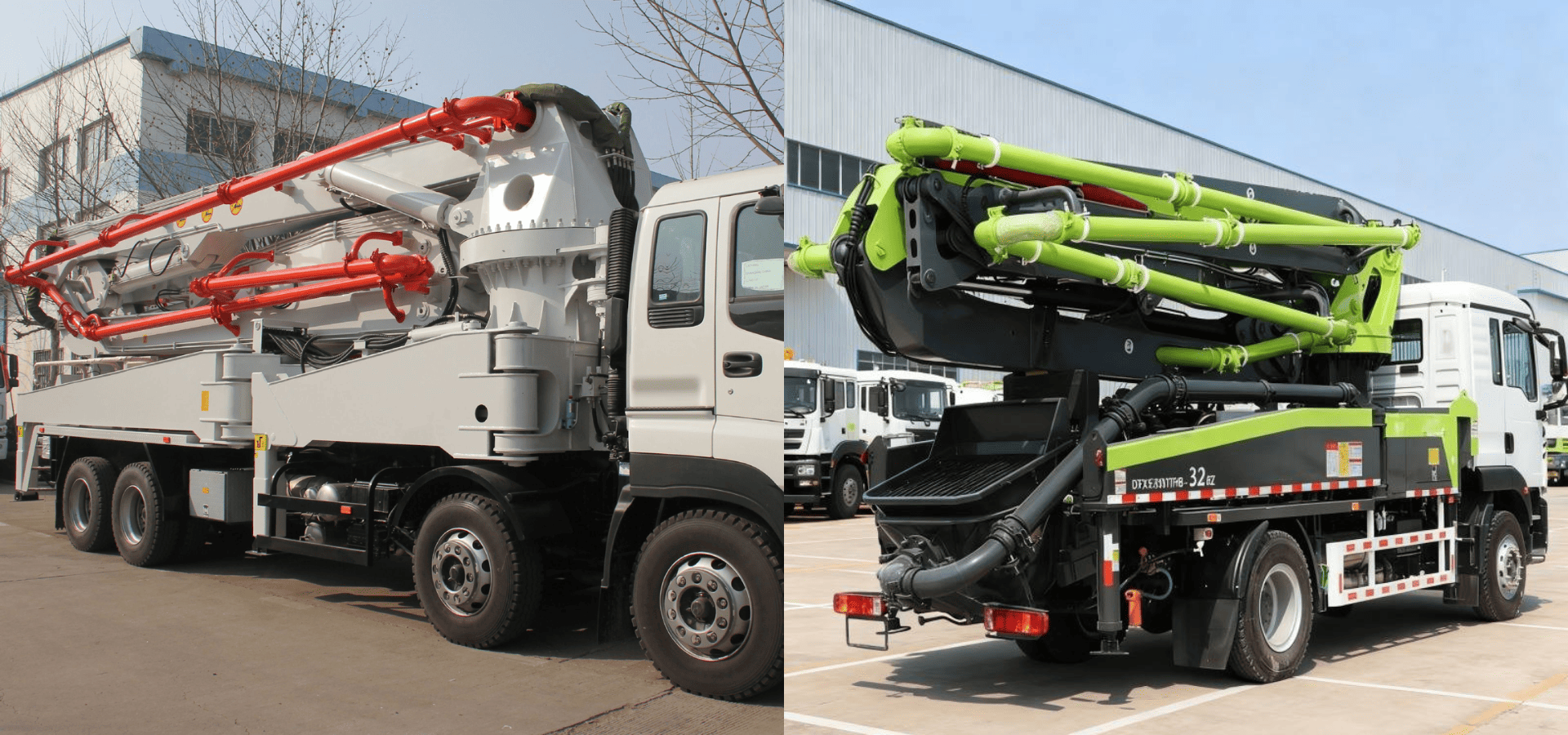

Concrete Pump Truck Boom Cylinders


V. ক্রেতার কি পাঠানো উচিত

একটি সঠিক উদ্ধৃতি জন্য, পাঠান:

  1. বোর এবং রড ব্যাস, জানা থাকলে
  2. প্রয়োজনীয় স্ট্রোক
  3. প্রত্যাহার করা এবং প্রসারিত পিন-সেন্টার দৈর্ঘ্য
  4. মাউন্টিং টাইপ এবং পিনের ব্যাস
  5. কাজ এবং সর্বোচ্চ চাপ
  6. হাইড্রোলিক-তরল প্রকার
  7. সর্বনিম্ন এবং সর্বোচ্চ অপারেটিং তাপমাত্রা
  8. পোর্ট সাইজ, থ্রেড এবং ওরিয়েন্টেশন
  9. বিদ্যমান সিলিন্ডারের বুম অঙ্কন বা ফটোগ্রাফ
  10. প্রয়োজনীয় পরিমাণ এবং ডেলিভারি গন্তব্য

ফটোগ্রাফ দরকারী, কিন্তু একটি মাত্রা অঙ্কন ভাল. যদি বিদ্যমান সিলিন্ডারটি এখনও ইনস্টল করা থাকে তবে মেশিনের মডেল এবং প্রতিটি মাউন্টিং কেন্দ্রের অবস্থান সরবরাহ করুন।


VI. FAQ

একটি কংক্রিট পাম্প ট্রাক বুম সিলিন্ডার কি নিয়ন্ত্রণ করে?

এটি একটি কংক্রিট পাম্প ট্রাক বা সম্পর্কিত প্লেসমেন্ট সরঞ্জামের উপর আর্টিকুলেটেড প্লেসিং বুমের গতিবিধি এবং অবস্থান নিয়ন্ত্রণ করে।

কি বোর এবং স্ট্রোক মাপ উপলব্ধ?

ক্যাটালগ পরিসর হল 50-450 মিমি বোর, 32-280 মিমি রড ব্যাস এবং 200-8,000 মিমি স্ট্রোক। মেশিনের জ্যামিতি এবং লোডের প্রয়োজনীয়তা থেকে চূড়ান্ত আকার নির্বাচন করা হয়।

বুম সিলিন্ডার কি 45 MPa এ ব্যবহার করা যাবে?

ক্যাটালগ 16-45 MPa কে পাম্প-ট্রাক হাইড্রোলিক-সিলিন্ডার পণ্য গোষ্ঠীর জন্য কাজের চাপ পরিসীমা হিসাবে তালিকাভুক্ত করে। একটি নির্দিষ্ট সিলিন্ডারের জন্য অনুমোদিত চাপ তার অঙ্কন, উপাদান এবং সম্পূর্ণ জলবাহী সিস্টেম থেকে নিশ্চিত করা আবশ্যক।

কেন বিরক্তিকর এবং রোলিং গুরুত্বপূর্ণ?

তারা অভ্যন্তরীণ-বোর পৃষ্ঠের অবস্থা এবং মাত্রিক নির্ভুলতা উন্নত করে। এটি সরাসরি পিস্টন-সীল জীবন, ঘর্ষণ এবং অভ্যন্তরীণ ফুটোকে প্রভাবিত করে।

ক্যাটালগ ঘর্ষণ ঢালাই উল্লেখ কেন?

এই ইঞ্জিনিয়ারিং পণ্য গ্রুপে পিস্টন-রড উত্পাদন প্রক্রিয়ার জন্য ঘর্ষণ ঢালাই ব্যবহার করা হয়। এটি একটি নিয়ন্ত্রিত যোগদানের পদ্ধতি প্রদান করে যা এখনও ঘনীভূততা, সরলতা এবং লোড ক্ষমতার জন্য যাচাই করা আবশ্যক।

HCIC একটি নমুনা থেকে একটি প্রতিস্থাপন করতে পারেন?

হ্যাঁ, একটি বিদ্যমান সিলিন্ডার একটি রেফারেন্স হিসাবে পর্যালোচনা করা যেতে পারে। পিন-সেন্টার দৈর্ঘ্য, বোর, রড, স্ট্রোক, পোর্ট, মাউন্টিং বিশদ এবং ফটোগ্রাফ প্রদান করুন। চূড়ান্ত উত্পাদন একটি অনুমোদিত অঙ্কন অনুসরণ করা উচিত।



VII. HCIC সম্পর্কে

HCIC 1998 সাল থেকে হাইড্রোলিক পণ্য তৈরি করেছে। কোম্পানিটি নির্মাণ, বর্জ্য হ্যান্ডলিং, পরিবহন এবং অন্যান্য শিল্প অ্যাপ্লিকেশনের জন্য হাইড্রোলিক সিলিন্ডার এবং পাওয়ার ইউনিট সরবরাহ করে।

কংক্রিট পাম্প সরঞ্জামের জন্য, HCIC-এর প্রকৌশল পদ্ধতি সিলিন্ডার এবং মেশিন ইন্টারফেসের উপর ভিত্তি করে। বোর, স্ট্রোক, কাজের চাপ, তাপমাত্রা, মাউন্টিং, বন্দর বিন্যাস এবং উপাদান প্রক্রিয়া একটি স্পেসিফিকেশন হিসাবে পর্যালোচনা করা হয়।

অষ্টম। যোগাযোগ

ডেভিড গান - রপ্তানি বিভাগ

- হোয়াটসঅ্যাপ / টেলিফোন: +86 153 7619 8599

- ইমেইল: davidsong@mail.huachen.cc

- ওয়েবসাইট: http://jnhcic.com/

বুম অঙ্কন বা বিদ্যমান সিলিন্ডারের মাত্রা পাঠান। HCIC ফিটমেন্ট পর্যালোচনা করতে পারে এবং প্রয়োজনীয় পরিমাণের জন্য একটি উদ্ধৃতি প্রস্তুত করতে পারে।
